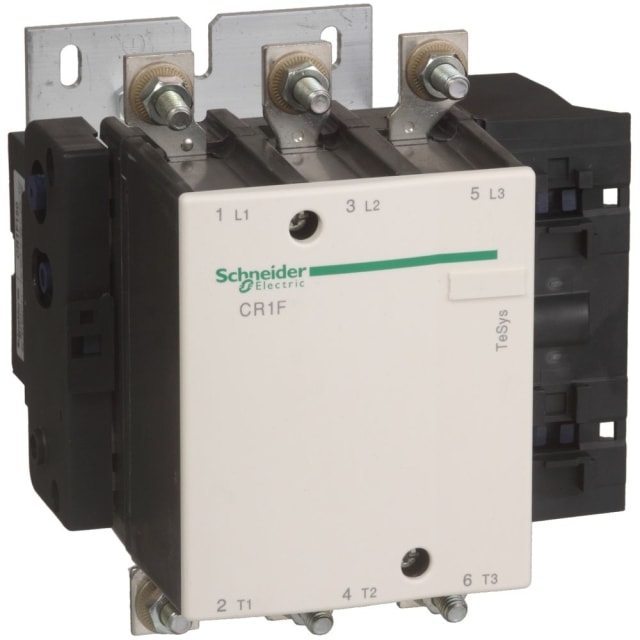

Contacteur à accrochage magnétique 3P 185A 220V CR1F185M7

Contacteur à accrochage magnétique 3P 185A 220V pour commande moteur forte puissance

Ce contacteur à accrochage magnétique TeSys F en version 3 pôles 3 NO est conçu pour la commande de charges moteur et de distribution de puissance dans les installations exigeant un maintien stable de l’état enclenché. Avec un courant assigné de 185 A en AC-3 sous 400 V, il convient aux applications moteur jusqu’à 90 kW à 400 V. Sa conception à accrochage magnétique en fait une solution particulièrement adaptée lorsque le contacteur doit rester fermé pendant de longues périodes sans alimentation permanente de maintien.

Principe d’accrochage magnétique pour réduire la consommation de commande

Le système utilise une double bobine de commande 220 à 230 V en AC/DC, destinée à l’accrochage puis au déverrouillage par impulsions. Ce fonctionnement évite d’alimenter la bobine en continu lorsque le contacteur est maintenu fermé. Pour l’intégrateur ou le tableautier, cela apporte un vrai intérêt dans les armoires où la maîtrise de la consommation de commande, de l’échauffement et du maintien d’état sur longue durée compte dans l’architecture globale. Ce principe convient bien aux automatismes avec commande impulsionnelle dédiée.

Capacité de coupure et polyvalence en AC-3, AC-1 et AC-4

Ce modèle couvre des usages de puissance étendus. Il est donné pour 185 A en AC-3 sous 400 V, 275 A en AC-1 sous 400 V et 70 A en AC-4 sous 400 V, avec une puissance de service de 33 kW en AC-4. Cette plage d’utilisation permet de l’intégrer aussi bien dans des fonctions de démarrage et de commande moteur que dans certaines applications de commutation de charges fortement sollicitées. Les 3 contacts principaux à fermeture répondent à une architecture classique de contacteur tripolaire pour départs moteurs.

Raccordement par boulons pour barres et câbles à cosses

Le raccordement principal par boulons facilite l’intégration dans les ensembles de puissance où la tenue mécanique et la qualité de serrage sont déterminantes. Ce type de connexion est bien adapté aux câbles de forte section équipés de cosses ainsi qu’aux jeux de barres. Il permet une implantation cohérente dans les armoires industrielles et coffrets de distribution de puissance, avec une approche orientée robustesse de raccordement et maintenance structurée.

Format TeSys F pensé pour les ensembles de puissance

Avec des dimensions de 168,5 mm de largeur, 174 mm de hauteur et 181 mm de profondeur, ce contacteur appartient au format des appareillages de puissance destinés à une implantation sur platine plutôt que sur rail DIN. Il n’est pas prévu pour un montage sur rail. Ce gabarit le destine naturellement aux tableaux de commande moteur, armoires industrielles et ensembles de distribution où l’on recherche un appareillage tripolaire de fort calibre avec accès clair aux connexions et aux accessoires associés.

Commande 220 à 230 V AC/DC et intégration en automatisme

La tension de commande 220 à 230 V est compatible en courant alternatif 50 Hz, 60 Hz et en courant continu, ce qui simplifie le choix dans les environnements techniques mixtes. Cette souplesse est intéressante lors d’un remplacement ou d’une standardisation de composants dans une même gamme d’armoires. L’alimentation des bobines devant être assurée par contacts pulsés, ce contacteur s’adresse aux montages de commande correctement étudiés pour les fonctions d’enclenchement et de déclenchement.

Évolutivité et maintenance facilitées dans la gamme TeSys F

Cette version de la gamme TeSys F s’intègre dans un environnement d’accessoires et de blocs additifs permettant d’adapter le contacteur au besoin de l’installation, notamment pour les contacts auxiliaires, les fonctions temporisées ou les modules de suppression. La bobine montée sur tiroir simplifie les opérations d’intervention sur l’appareil. Pour les professionnels du câblage et de la maintenance, cela permet de travailler sur une base de contacteur de puissance configurable selon les contraintes du tableau et de l’exploitation.
