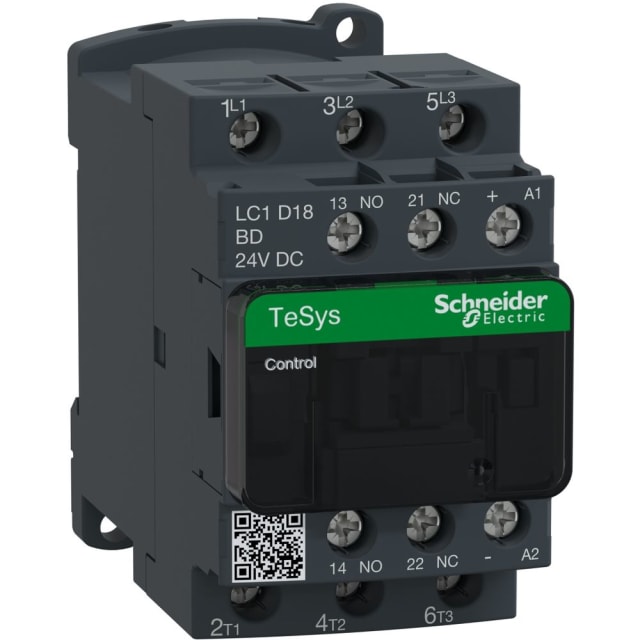

Contacteur triphasé 18A 24V DC 1NO 1NC LC1D18BD

Contacteur triphasé 18A 24V DC pour commande moteur et charges de puissance

Le contacteur triphasé LC1D18BD de la gamme TeSys Deca est conçu pour la commande de moteurs et de circuits de puissance en triphasé. Sa configuration 3 pôles avec 3 contacts principaux à fermeture convient parfaitement aux applications de démarrage et de coupure de moteurs, ainsi qu’à certaines charges résistives. Avec un courant assigné de 18 A en AC-3 à 400 V et 32 A en AC-1 à 400 V, il répond aux besoins des armoires électriques industrielles et tertiaires recherchant un appareillage compact, clair à câbler et adapté aux usages de commande classiques.

Bobine 24 V DC avec contact auxiliaire intégré pour les circuits de commande

Cette version est équipée d’une bobine de commande en 24 V DC, un choix particulièrement pertinent dans les circuits de commande basse tension, les automatismes, les coffrets pilotés par API ou les chaînes de commande nécessitant une alimentation continue. Le contacteur intègre en plus 1 contact auxiliaire NO et 1 contact auxiliaire NC, pratique pour le report d’état, l’auto-maintien, les verrouillages électriques ou les retours d’information dans un schéma de commande. Ce format évite souvent l’ajout immédiat d’un bloc auxiliaire pour les montages les plus courants.

Pouvoir de commande adapté jusqu’à 7,5 kW à 400 V en AC-3

Pour la commande moteur, ce modèle admet une puissance de service de 7,5 kW à 400 V en AC-3, ce qui le rend adapté à de nombreuses applications de démarrage direct sur moteurs triphasés. Il accepte également 4 kW en AC-4 à 400 V, avec un courant correspondant de 9 A dans cette catégorie d’utilisation plus contraignante. Ces caractéristiques permettent de bien positionner le produit dans les installations où le choix du contacteur doit être cohérent avec le type de charge, le régime de service et la catégorie d’emploi prévue dans l’armoire.

Raccordement à vis pour un câblage net et maîtrisé en tableau

Le raccordement principal par bornes à vis facilite une connexion franche et sécurisée des conducteurs de puissance. Ce type de connexion est apprécié pour les installations où la tenue du serrage, la lisibilité du câblage et la simplicité de maintenance sont recherchées. Dans un coffret ou un tableau de distribution, ce contacteur s’intègre facilement dans une logique de câblage structurée, notamment lorsqu’il faut séparer proprement circuit de puissance et circuit de commande.

Format compact pour intégration en armoire électrique

Avec une largeur de 45 mm, une hauteur de 77 mm et une profondeur de 95 mm, ce contacteur triphasé conserve un encombrement mesuré pour sa catégorie. Ce gabarit compact aide à optimiser la place disponible dans les tableaux et armoires électriques, en particulier lorsque plusieurs départs moteurs ou organes de commande doivent cohabiter dans un espace limité. Il convient ainsi aux montages où la densité d’équipements doit rester compatible avec une implantation propre et accessible.

Montage polyvalent pour coffrets et ensembles de distribution

Ce modèle est destiné à une fixation en coffret ou en armoire selon l’implantation prévue. Il trouve sa place dans de nombreux ensembles de distribution et de commande où l’on recherche un contacteur triphasé 18A avec commande 24 V DC pour piloter un départ moteur, un organe de commutation ou une séquence automatisée. Son positionnement dans la famille TeSys Deca en fait une solution cohérente pour les professionnels souhaitant rester sur une base d’appareillage homogène au sein d’un même tableau.

Un choix pertinent pour maintenance, remplacement et création de départs moteurs

Ce contacteur convient aussi bien à la maintenance d’une installation existante qu’à la création d’un nouveau départ. La présence des auxiliaires intégrés, la commande en courant continu et les caractéristiques de coupure en font un produit particulièrement utile pour les automaticiens, tableautiers, installateurs et services maintenance. Pour l’achat, c’est une référence pertinente lorsqu’il faut sélectionner un contacteur TeSys Deca 18A 24V DC capable de combiner commande moteur, compacité et simplicité d’intégration dans un ensemble électrique professionnel.
