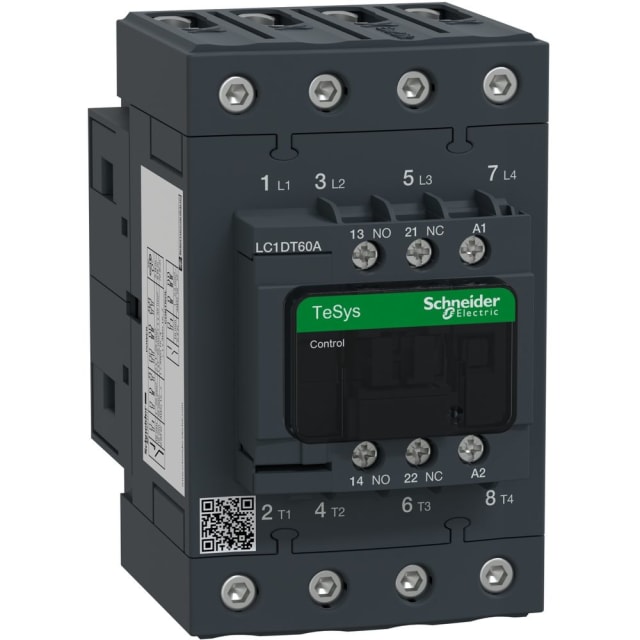

Contacteur 4 pôles 60A bobine 48V AC LC1DT60AE7

Contacteur 4 pôles 60A pour charges non inductives en tableau électrique

Ce contacteur 4 pôles 60A avec bobine 48V AC est conçu pour la commande de charges non inductives en AC-1 jusqu’à 440 V. Sa configuration 4 contacts principaux normalement ouverts permet une coupure franche et simultanée sur quatre pôles, particulièrement adaptée aux fonctions de commutation dans les coffrets et armoires électriques. Il convient aux applications où l’on recherche un appareillage de puissance capable de piloter des circuits de chauffage, de distribution ou d’autres charges résistives avec un encombrement maîtrisé.

Commande en 48V AC pour intégration simple dans les circuits de pilotage

La bobine de commande en 48V AC 50/60 Hz facilite l’intégration dans les schémas de commande utilisant cette tension de pilotage. Ce choix est pertinent pour les installations nécessitant une séparation claire entre puissance et commande, tout en gardant une architecture lisible en maintenance. Le contacteur dispose également d’un contact auxiliaire 1 NO + 1 NC, utile pour le report d’état, l’auto-maintien ou l’interverrouillage dans un câblage de commande.

Capacité de commutation adaptée aux usages de puissance en AC-1

Avec un courant assigné de 60 A en AC-1 à 400/440 V, ce contacteur répond aux besoins de commutation de charges à fort appel de courant permanent non inductif. Les données disponibles indiquent aussi une valeur de 40 A en AC-3 à 400 V ainsi qu’une puissance de service de 18,5 kW dans cette catégorie, ce qui permet de bien situer son niveau de performance dans une logique d’équipement de tableau. Pour l’installateur, cela apporte un repère clair au moment de sélectionner un contacteur de puissance cohérent avec le régime de charge réellement exploité.

Raccordement à vis pour un câblage net et bien maintenu

Le raccordement principal à vis convient aux environnements où l’on attend un serrage précis et une connexion stable des conducteurs de puissance. Ce type de connexion simplifie les opérations de câblage, de contrôle et de remise en service lors des interventions sur armoire. Les bornes de commande à vis permettent elles aussi un raccordement propre des circuits de pilotage, avec une lecture rapide des départs et retours lors de la mise en œuvre.

Format compact pour coffrets et armoires de distribution

Avec une largeur de 70 mm, une hauteur de 122 mm et une profondeur de 120 mm, ce contacteur offre un format équilibré pour les intégrations en coffret. Il trouve sa place dans de nombreuses architectures de distribution et de commande où l’espace doit rester optimisé sans compromettre l’accessibilité au câblage. Ce gabarit est intéressant pour les monteurs de tableaux qui recherchent un appareillage de puissance 4 pôles à la fois lisible, accessible et facile à positionner dans un ensemble technique.

Solution 4 NO utile pour coupure multipolaire et fonctions de commutation

La présence de 4 pôles de puissance normalement ouverts en fait une solution adaptée aux besoins de coupure multipolaire, de commande de lignes triphasées avec neutre ou de commutation de circuits séparés nécessitant une action simultanée. Ce type de contacteur est particulièrement pertinent lorsque la logique de l’installation impose une fermeture coordonnée de plusieurs voies de puissance, tout en conservant des auxiliaires disponibles pour la signalisation ou l’enchaînement des ordres.

Un choix pertinent pour les ensembles basés sur la gamme TeSys Deca

Issu de la gamme TeSys Deca, ce contacteur s’intègre naturellement dans les ensembles de commande et de distribution recherchant une continuité d’appareillage au sein d’une même famille technique. Pour le professionnel, cela facilite le repérage, la cohérence de montage et la sélection d’un appareil de remplacement compatible avec les contraintes du tableau. Ce positionnement en fait un composant adapté aux projets neufs comme aux opérations de maintenance sur installations tertiaires et industrielles.
