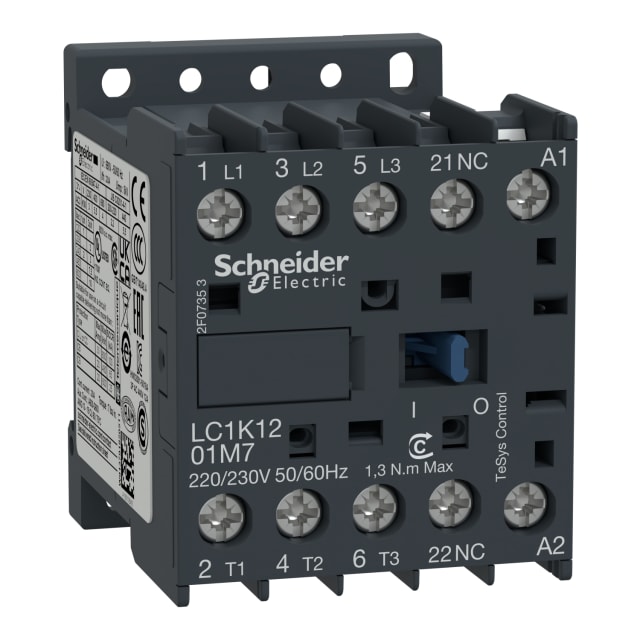

Contacteur TeSys K 3P 12A bobine 230V LC1K1201P7

Contacteur TeSys K 3P 12A bobine 230V pour commande moteur et charges AC-1

Le contacteur TeSys K LC1K1201P7 est conçu pour la commande de moteurs triphasés et de charges non inductives dans les installations de distribution et d’automatisme. Sa configuration 3 pôles avec 3 contacts principaux à fermeture permet le pilotage de départs moteurs jusqu’à 12 A en AC-3, avec une puissance de service de 5,5 kW à 400 V. Pour les usages en AC-1, il accepte jusqu’à 20 A, ce qui en fait une solution adaptée aux circuits de commande de charges résistives ou faiblement inductives.

Bobine 230V AC 50/60 Hz avec contact auxiliaire 1 NF intégré

Cette version est équipée d’une bobine de commande 230 V AC en 50/60 Hz, pratique pour les armoires et tableaux déjà alimentés dans cette tension de commande. Le contact auxiliaire 1 NF intégré permet de gérer un retour d’état, un verrouillage électrique ou une logique de commande sans ajouter immédiatement un accessoire séparé. Cette configuration est particulièrement utile dans les montages compacts où chaque emplacement compte.

Format compact pour intégration dans les coffrets et tableaux électriques

Avec seulement 45 mm de largeur, 58 mm de hauteur et 57 mm de profondeur, ce contacteur TeSys K trouve facilement sa place dans des coffrets de commande, petites armoires techniques et ensembles de distribution où l’encombrement doit rester maîtrisé. Son gabarit compact facilite l’implantation de plusieurs appareils côte à côte tout en conservant une organisation claire du câblage et des organes de protection associés.

Raccordement à vis pour un câblage net et maîtrisé

Le raccordement principal par bornes à vis convient aux installations recherchant un serrage franc et un câblage lisible. Ce type de connexion est apprécié en maintenance comme en montage neuf pour sa simplicité de mise en œuvre et le bon maintien des conducteurs. Il permet de réaliser des liaisons propres dans les tableaux de commande, en cohérence avec les pratiques habituelles des installateurs sur les circuits de puissance et de commande.

Capacités adaptées aux applications moteur courantes

Ce modèle répond aux besoins fréquents de commande moteur en environnement tertiaire, industriel léger ou technique. Son calibre de 12 A en AC-3 à 400 V et sa tenue en AC-4 à 6 A pour 2,2 kW à 400 V permettent de couvrir des usages de démarrage et de manœuvre adaptés aux petits et moyens entraînements. Il convient ainsi aux ventilateurs, pompes, extracteurs, petits compresseurs, convoyeurs légers et autres équipements nécessitant une commutation électromécanique compacte.

Une référence claire pour éviter les erreurs entre variantes TeSys K

Dans la gamme TeSys K, le choix de la bonne version est essentiel car les variantes diffèrent selon la tension de bobine, la composition des contacts auxiliaires et le calibre d’emploi. Cette exécution réunit 3 contacts principaux NO, 1 contact auxiliaire NF et une commande en 230 V AC, ce qui aide à sélectionner le bon appareil pour un remplacement à l’identique ou pour une intégration précise dans un nouveau schéma électrique.

Un contacteur pertinent pour coffrets de commande, automatismes et distribution

Le LC1K1201P7 s’adresse aux professionnels qui recherchent un contacteur compact pour piloter un circuit de puissance depuis une commande déportée. Il s’intègre naturellement dans les coffrets électriques, ensembles de distribution, armoires techniques et applications d’automatisme nécessitant une commande simple, un encombrement réduit et une lecture immédiate de sa fonction. Pour une boutique de matériel électrique, c’est une référence particulièrement adaptée aux besoins de maintenance, de rénovation d’armoires et de réalisation de départs moteurs compacts.
