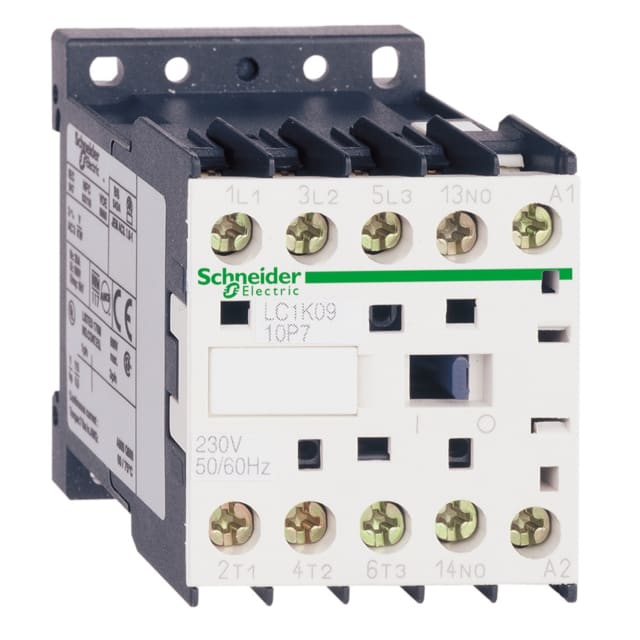

Contacteur TeSys LC1-K 3P 9 A bobine 230 V AC LC1K0901P7

Contacteur tripolaire compact pour commande de moteurs et charges de puissance

Le contacteur TeSys LC1-K 3P 9 A bobine 230 V AC est conçu pour assurer la commande de circuits de puissance dans un encombrement réduit. Cette version à 3 pôles de puissance avec 3 contacts principaux à fermeture convient particulièrement aux applications de commande moteur et aux charges résistives, avec un courant assigné d’emploi de 9 A en AC-3 à 400/440 V. Son format compact facilite son intégration dans les coffrets et ensembles de distribution où la place disponible doit être exploitée efficacement.

Calibrage adapté aux applications moteur jusqu’à 4 kW en AC-3

Ce modèle est dimensionné pour des usages de commutation moteur jusqu’à 4 kW en AC-3 à 400 V, avec également une valeur de 2,2 kW en AC-4 à 400 V. Il répond ainsi aux besoins courants de pilotage de petits moteurs triphasés, ventilateurs, pompes, convoyeurs ou automatismes industriels légers. En AC-1, son courant de service atteint 20 A à 400 V, ce qui lui permet aussi de convenir à certaines charges non inductives lorsque le dimensionnement du circuit est correctement défini.

Bobine de commande 230 V AC pour intégration simple dans les automatismes

La bobine de commande en 230 V AC 50/60 Hz simplifie l’intégration dans de nombreuses armoires électriques et circuits de commande alimentés en courant alternatif. Ce choix de tension est recherché pour les montages standards nécessitant une commande claire et directe, sans alimentation continue dédiée. Le contacteur fonctionne avec une tension de commande alternative et ne prévoit pas d’alimentation de bobine en courant continu sur cette référence.

Configuration de contacts pensée pour la coupure de puissance et le report d’état

Le contacteur dispose de 3 contacts principaux normalement ouverts et d’un contact auxiliaire normalement fermé. Cette configuration permet d’assurer la commutation de la puissance tout en conservant une possibilité de report d’information, d’interverrouillage ou d’intégration dans une logique de commande. La présence d’un auxiliaire NF est utile dans de nombreux schémas de sécurité de fonctionnement, de signalisation ou de séquencement.

Raccordement à vis pour un câblage précis et maîtrisé

Le raccordement principal à vis permet une connexion nette et adaptée aux pratiques courantes en câblage de coffret. Ce mode de connexion convient bien aux installateurs qui recherchent un serrage maîtrisé pour les conducteurs de puissance et de commande. Il facilite également les opérations de maintenance, de remplacement ou de repérage lors des interventions sur l’appareillage.

Format TeSys K pratique pour les ensembles électriques compacts

Avec des dimensions de 45 mm de largeur, 58 mm de hauteur et 57 mm de profondeur, ce contacteur TeSys K trouve facilement sa place dans de nombreux ensembles électriques compacts. Il est particulièrement pertinent lorsque l’on souhaite combiner commande, protection et distribution dans un espace rationalisé. Cette référence n’est pas prévue pour un montage direct sur rail, ce point est donc à prendre en compte selon l’architecture du coffret ou de la platine.

Un choix pertinent pour les tableaux de commande et de distribution

Dans un tableau électrique, ce contacteur triphasé 9 A à bobine 230 V AC répond aux besoins de commande de départs moteurs ou de circuits de puissance pilotés par automatisme, boutonnerie, relais ou horloge. Son positionnement dans la gamme TeSys K en fait une solution adaptée aux intégrations où l’on recherche un appareillage de commande compact, lisible au câblage et cohérent avec une architecture de distribution électrique soignée.
