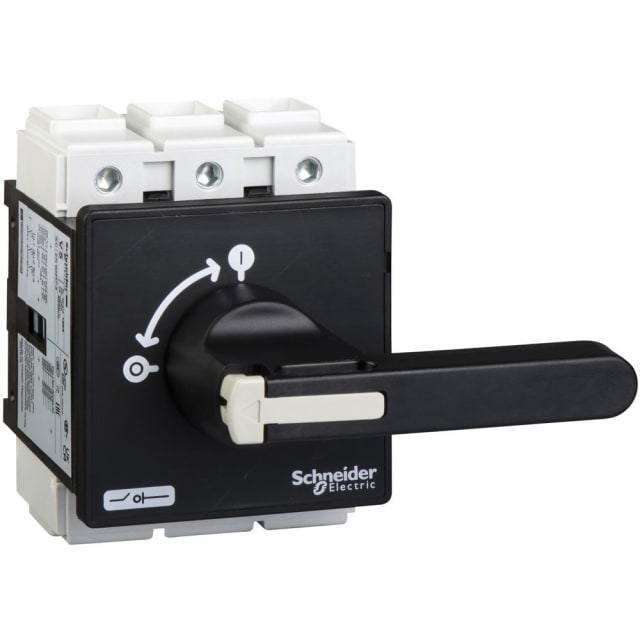

Interrupteur-sectionneur 3P 125A 690V cadenassable VBF5

Marque : Schneider Automation Série : TeSys VARIO EAN : 3389110804676 SKU : 0341715 Réf. fabricant : VBF5

Interrupteur-sectionneur 3 pôles 125 A, 690 V, cadenassable, à commande rotative longue noire. Appareil encastrable TeSys VARIO, protection IP65, pour sectionnement principal et maintenance.

110.51€ HTVA

Par 1 pièce

Sur commande : 10 à 17 jours

Sur commande : 10 à 17 jours

Quantité Prix HTVA Remise
0-2 110.51€ 0%
3-5 108.30€ 2%
6-10 107.19€ 3%
11+ 106.09€ 4%
Référence Produit Courant permanent de mesure lu Exécution de l'élément de commande Couleur de l'élément de commande adapté à une fixation frontale à 4 trous Largeur Disponibilité Prix HTVA
0341715 Réf. 0341715 Interrupteur-sectionneur 3P 125A 690V cadenassable VBF5 Modèle sélectionné
Courant permanent de mesure lu
125 A
Exécution de l'élément de commande
prise rotative longue
Couleur de l'élément de commande
noir
adapté à une fixation frontale à 4 trous
oui
Largeur
90 mm
125 A prise rotative longue noir oui 90 mm Sur commande 110.51€ HTVA par 1 pièce Sur commande
0183586 Réf. 0183586 Interrupteur-sectionneur 3P 32A 690V cadenassable VCF1
Courant permanent de mesure lu
32 A
Exécution de l'élément de commande
bouton rotatif
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
oui
Largeur
60 mm
32 A bouton rotatif rouge oui 60 mm En stock 32.68€ HTVA par 1 pièce En stock
0186243 Réf. 0186243 Interrupteur-sectionneur 3P 20A 690V cadenassable VCF01
Courant permanent de mesure lu
20 A
Exécution de l'élément de commande
bouton rotatif
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
oui
Largeur
60 mm
20 A bouton rotatif rouge oui 60 mm En stock 25.99€ HTVA par 1 pièce En stock
0187621 Réf. 0187621 Interrupteur-sectionneur 3P 25A 690V poignée cadenassable VCF0
Courant permanent de mesure lu
25 A
Exécution de l'élément de commande
bouton rotatif
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
oui
Largeur
60 mm
25 A bouton rotatif rouge oui 60 mm En stock 28.87€ HTVA par 1 pièce En stock
0189437 Réf. 0189437 Interrupteur-sectionneur 3P 80A 690V cadenassable VCF4
Courant permanent de mesure lu
80 A
Exécution de l'élément de commande
bouton rotatif
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
oui
Largeur
60 mm
80 A bouton rotatif rouge oui 60 mm En stock 71.05€ HTVA par 1 pièce En stock
0195789 Réf. 0195789 Interrupteur-sectionneur 3P 690V 63A cadenassable VCF3
Courant permanent de mesure lu
63 A
Exécution de l'élément de commande
bouton rotatif
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
oui
Largeur
60 mm
63 A bouton rotatif rouge oui 60 mm En stock 60.64€ HTVA par 1 pièce En stock
0197400 Réf. 0197400 Interrupteur-sectionneur 3P 690 V 12 A cadenassable VCF02
Courant permanent de mesure lu
12 A
Exécution de l'élément de commande
bouton rotatif
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
oui
Largeur
60 mm
12 A bouton rotatif rouge oui 60 mm En stock 23.39€ HTVA par 1 pièce En stock
0197447 Réf. 0197447 Interrupteur-sectionneur 3P 40A 690V cadenassable VCF2
Courant permanent de mesure lu
40 A
Exécution de l'élément de commande
bouton rotatif
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
oui
Largeur
60 mm
40 A bouton rotatif rouge oui 60 mm En stock 40.68€ HTVA par 1 pièce En stock
0344244 Réf. 0344244 Interrupteur-sectionneur 3P 32A 690V cadenassable VCD1
Courant permanent de mesure lu
32 A
Exécution de l'élément de commande
manette rotative courte
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
non
Largeur
60 mm
32 A manette rotative courte rouge non 60 mm En stock 33.98€ HTVA par 1 pièce En stock
0345270 Réf. 0345270 Interrupteur-sectionneur 3P 125A 690V cadenassable VCF5
Courant permanent de mesure lu
125 A
Exécution de l'élément de commande
bouton rotatif
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
oui
Largeur
90 mm
125 A bouton rotatif rouge oui 90 mm En stock 106.26€ HTVA par 1 pièce En stock
0352475 Réf. 0352475 Interrupteur-sectionneur 3P 690V 20A cadenassable VCDN20
Courant permanent de mesure lu
20 A
Exécution de l'élément de commande
manette rotative courte
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
non
Largeur
60 mm
20 A manette rotative courte rouge non 60 mm En stock 23.39€ HTVA par 1 pièce En stock
0363786 Réf. 0363786 Interrupteur-sectionneur tripolaire 25A 690V cadenassable VCD0
Courant permanent de mesure lu
25 A
Exécution de l'élément de commande
manette rotative courte
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
non
Largeur
60 mm
25 A manette rotative courte rouge non 60 mm En stock 27.76€ HTVA par 1 pièce En stock
0364072 Réf. 0364072 Interrupteur-sectionneur 3P 63A 690V cadenassable VCCF3
Courant permanent de mesure lu
63 A
Exécution de l'élément de commande
Entraînement rotatif de l'accouplement de porte
Couleur de l'élément de commande
rouge
adapté à une fixation frontale à 4 trous
oui
Largeur
60 mm
63 A Entraînement rotatif de l'accouplement de porte rouge oui 60 mm En stock 63.06€ HTVA par 1 pièce En stock
3345615 Réf. 3345615 Interrupteur-sectionneur 3P 20A 690V cadenassable VCD01
— — — — — En stock 25.99€ HTVA par 1 pièce En stock
3378625 Réf. 3378625 Interrupteur-sectionneur 3P 12A 690V cadenassable VCDN12
— — — — — Sur commande 20.46€ HTVA par 1 pièce Sur commande

Interrupteur-sectionneur 3P 125A 690V pour coupure principale en armoire

Conçu pour les fonctions de coupure et de sectionnement, cet interrupteur-sectionneur 3 pôles TeSys VARIO répond aux besoins des tableaux et enveloppes électriques nécessitant une commande principale claire, accessible et compacte. Avec un calibre de 125 A et une tension assignée jusqu’à 690 V, il convient aux installations où la séparation sécurisée de l’alimentation doit être simple à intégrer sur porte d’armoire ou en façade.

Configuration adaptée aux applications moteur jusqu’à 37 kW en AC-23

Ce modèle est prévu pour les applications de commutation exigeantes, notamment en environnement de distribution et de commande moteur. Il admet une puissance d’utilisation de 37 kW à 400 V en catégorie AC-23 et une puissance de service de 30 kW en AC-3 à 400 V. Cette plage d’emploi le rend particulièrement pertinent pour les coffrets de commande, les armoires techniques et les installations industrielles où l’on recherche un sectionneur de tête capable de gérer des charges moteur avec une commande manuelle directe.

Commande rotative longue cadenassable pour consignation

L’appareil est équipé d’une prise rotative longue noire, pensée pour une manœuvre franche en face avant. La poignée est verrouillable, ce qui facilite les procédures de consignation lors des opérations de maintenance ou d’intervention. Cette exécution est particulièrement intéressante lorsqu’il faut interdire toute remise sous tension non autorisée pendant un arrêt technique. Le produit est ainsi bien adapté à un usage comme interrupteur principal mais aussi comme interrupteur de maintenance ou de réparation.

Montage sur porte avec fixation frontale 4 trous et protection IP65

Sa conception pour fixation frontale à 4 trous permet une intégration propre et stable sur porte de coffret. Cette architecture favorise une implantation nette en façade tout en conservant une bonne lisibilité de la commande. La protection frontale IP65 constitue un avantage important pour les environnements où des projections de poussières ou d’eau peuvent être présentes côté opérateur. Ce niveau de protection contribue à maintenir une commande adaptée aux usages en atelier, en local technique ou en armoire de distribution.

Format complet et encombrement cohérent pour tableau électrique

Avec des dimensions de 90 mm de largeur, 125 mm de hauteur et 160 mm de profondeur, cet interrupteur-sectionneur trouve sa place dans de nombreuses configurations de tableaux et coffrets. Son format permet de concilier calibre élevé et implantation maîtrisée. Le raccordement principal par vis facilite de son côté une connexion directe et robuste des conducteurs, dans une logique de câblage classique et lisible pour les intégrateurs et tableautiers.

Caractéristiques électriques utiles pour le choix du bon sectionneur

Ce sectionneur 3 pôles dispose d’un seul organe de commutation et ne comporte pas de contacts auxiliaires intégrés, ce qui oriente son usage vers une fonction de coupure principale simple et directe. Il affiche un courant permanent de 125 A, un courant conditionnel de court-circuit de 10 kA ainsi qu’une tenue de courte durée Icw de 1,5 kA. Ces données sont essentielles pour sélectionner un appareil cohérent avec le niveau de service attendu dans un ensemble de protection et de distribution électrique.

Une solution TeSys VARIO pensée pour les besoins de sectionnement technique

Cette version s’adresse aux professionnels recherchant un interrupteur-sectionneur de façade combinant commande rotative, coupure tripolaire, verrouillage par cadenas et compatibilité avec les usages de coupure générale. Elle convient particulièrement aux armoires de machine, tableaux divisionnaires techniques, coffrets de process et ensembles de distribution où l’on attend un appareil de sectionnement manuel lisible, compact et bien adapté aux contraintes d’exploitation quotidiennes.

Caractéristiques techniques

Nombre de pôles3
Courant permanent de mesure lu125 A
Type d'appareilAppareil à encastrer Technique d'insertion définitive
Exécution de l'élément de commandeprise rotative longue
Couleur de l'élément de commandenoir
Exécution sous forme d'interrupteur principaloui
Exécution sous forme d'interrupteur de maintenance/de réparationoui
Exécution du dispositif d'arrêt d'urgencenon
Exécution sous forme d'interrupteur de sécuriténon
Finition de l'inverseurnon
Tension de service nominale de mesure690 V
Contacts auxiliaires, nombre de fermeurs0
Puissance de commutation à 400 V0 kW
Nombre de commutateurs1
Tension maximale de dimensionnement ue sous courant alternatif690 V
Verrouillableoui
adapté à une fixation frontale à 4 trousoui
adapté à une fixation frontale centralenon
adapté à un montage en distributeurnon
Contacts auxiliaires, nombre d'ouvreurs0
Courant permanent nominal, CA-21, 400 V68.5 A
Protection, frontale (IP)IP65
Courant permanent nominal , CA-21, 400 V125 A
Courant de court-circuit de mesure conditionnel lq10 kA
Puissance de service de mesure AC-3, 400V30 kW
Entraînement du moteur en optionnon
Déclencheur de tension en optionnon
Capacité de charge de dimensionnement durant un bref instant Icw1.5 kA
Contacts auxiliaires, nombre d' inverseurs0
Montage au solnon
adapté à un montage intermédiairenon
Puissance de service de dimensionnement à CA-23, 400 V37 kW
Type de raccordement du câble principalraccordement à vis
Commande par moteur intégrénon
avec câblage prémonténon
Largeur90 mm
Hauteur125 mm
Profondeur160 mm
Product Carbon Footprint (CO2)Déclaration du fournisseur
Poids avec emballage1,063 kg

Produits de la même série que le produit consulté

Ce modèle se monte-t-il sur la porte d’un coffret ou d’une armoire électrique ?

Oui, ce VBF5 TeSys VARIO est prévu pour un montage sur porte, avec commande rotative en façade. C’est un point important pour une mise hors tension visible et accessible depuis l’extérieur de l’enveloppe.

La poignée peut-elle être cadenassée pour la consignation ?

Oui, la poignée est cadenassable. Cela permet de verrouiller l’interrupteur-sectionneur en position ouverte pendant une opération de maintenance ou de réparation, afin d’éviter toute remise sous tension involontaire.

Quel type de câblage est prévu pour le raccordement principal ?

Le raccordement principal se fait par bornes à vis. Il faut donc prévoir un serrage correct au montage et respecter les recommandations de couple du fabricant pour garantir un bon contact électrique.

Peut-on l’utiliser comme interrupteur principal d’une installation ?

Oui, ce modèle est indiqué comme interrupteur principal et comme interrupteur de maintenance/réparation. Il convient donc pour assurer la coupure et l’isolement d’un départ ou d’une machine, dans le cadre prévu par l’installation.

Est-il livré avec des contacts auxiliaires pour le report d’état ?

Non, cette version ne comporte pas de contacts auxiliaires intégrés. Si un retour d’information vers un automate, un voyant ou une signalisation est nécessaire, il faut vérifier la compatibilité d’accessoires dédiés ou choisir une version adaptée.

Peut-on l’installer dans un tableau en respectant une fixation standard en façade ?

Oui, il est adapté à une fixation frontale à 4 trous. En revanche, il n’est pas indiqué pour un montage en distributeur ni pour une fixation frontale centrale, donc il faut vérifier l’implantation avant perçage.
