Interrupteur-sectionneur 3P 125A 690V cadenassable VCF5

Interrupteur-sectionneur 3P 125A 690V pour coupure principale et arrêt d’urgence

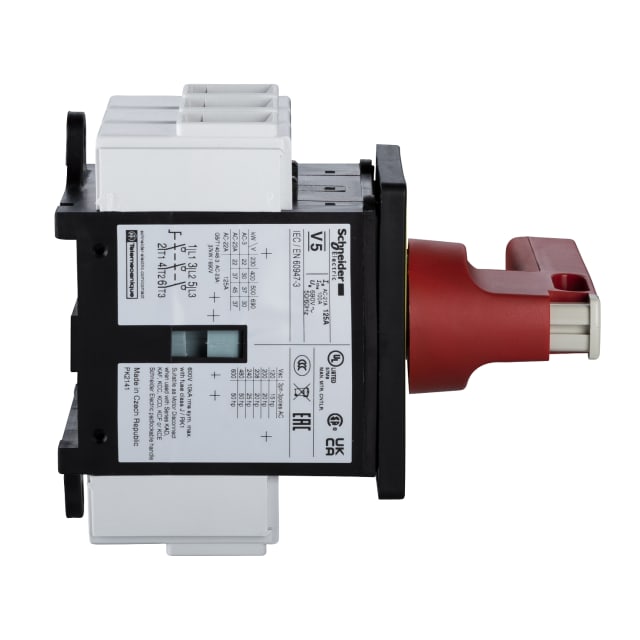

Le VCF5 TeSys VARIO est un interrupteur-sectionneur tripolaire conçu pour assurer une fonction de coupure visible et sécurisée dans les ensembles de distribution, armoires électriques et coffrets de commande. Avec ses 3 pôles, son courant assigné de 125 A et sa tension d’emploi jusqu’à 690 V, il répond aux besoins de sectionnement des circuits de puissance et des départs moteur, tout en convenant à une utilisation comme interrupteur principal ou organe d’arrêt d’urgence sur porte.

Configuration complète prête au montage sur porte

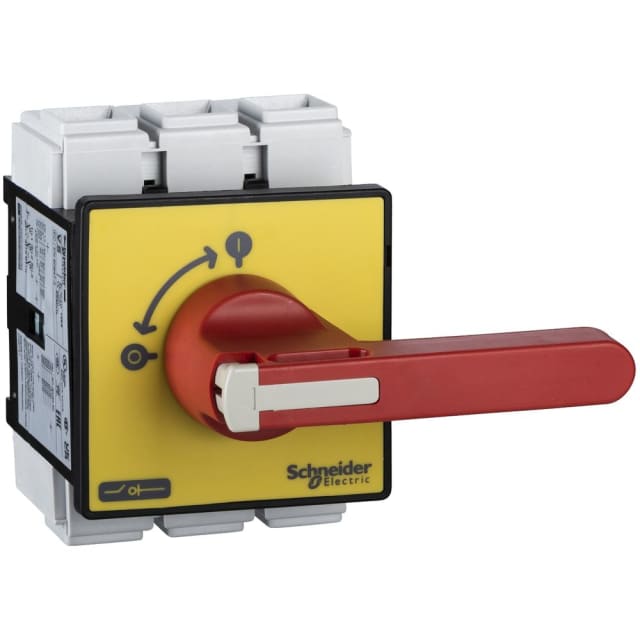

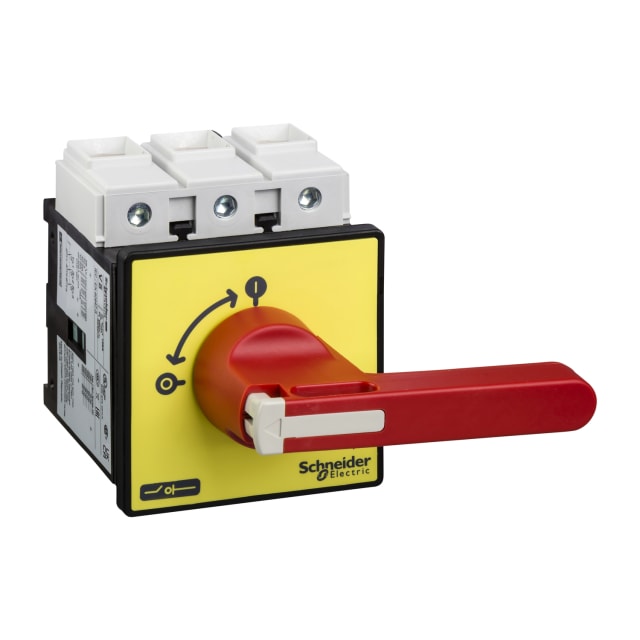

Cette version est livrée sous forme d’unité complète avec corps d’interrupteur et commande rotative rouge sur plastron jaune, au format frontal 90 x 90 mm. Sa fixation frontale par 4 vis facilite l’intégration sur porte d’armoire ou de coffret, avec une implantation claire et immédiatement identifiable par l’opérateur. Le bouton rotatif offre une manœuvre simple et directe, bien adaptée aux environnements techniques où la lisibilité de la fonction de coupure est essentielle.

Adapté aux applications moteur et aux circuits de puissance

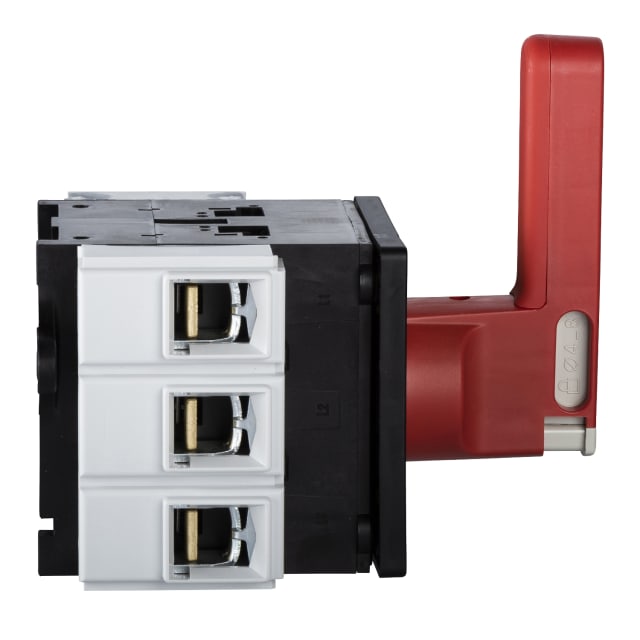

Ce modèle est dimensionné pour les applications de commutation de moteur jusqu’à 37 kW à 400 V en AC-23, avec une puissance de commutation indiquée à 75 kW à 400 V selon les données produit. Il convient ainsi aux installations où l’on recherche un interrupteur-sectionneur capable de piloter ou d’isoler des charges électriques significatives, notamment dans les tableaux de distribution, équipements industriels, machines et départs techniques. Son raccordement principal à vis permet une connexion robuste des conducteurs de puissance.

Commande cadenassable pour sécuriser les interventions

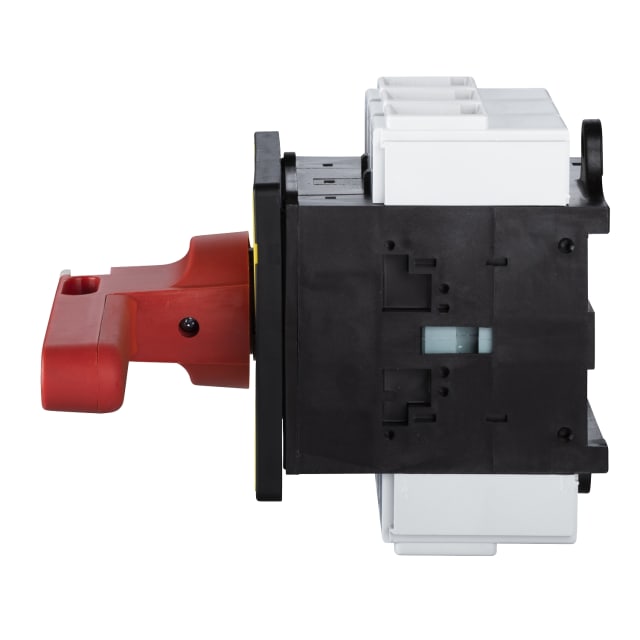

La poignée est verrouillable par cadenas, avec possibilité de condamnation jusqu’à 3 cadenas selon l’équipement associé. Cette caractéristique est particulièrement utile pour empêcher toute remise sous tension pendant une opération de maintenance, de consignation ou d’intervention sur l’installation. Pour un intégrateur ou un exploitant, cette fonction apporte une réponse concrète aux besoins de sécurisation des accès et de maîtrise des manœuvres.

Protection frontale IP65 pour montage en façade

Une fois monté en façade, l’ensemble bénéficie d’un indice de protection IP65 côté avant. Ce niveau de protection est recherché pour les portes de coffrets et d’armoires exposées à la poussière ou aux projections, tout en conservant une commande extérieure accessible. Cela en fait une solution pertinente pour les environnements techniques où la façade doit rester protégée sans compromettre la fonction de sectionnement.

Format technique pensé pour l’intégration en armoire

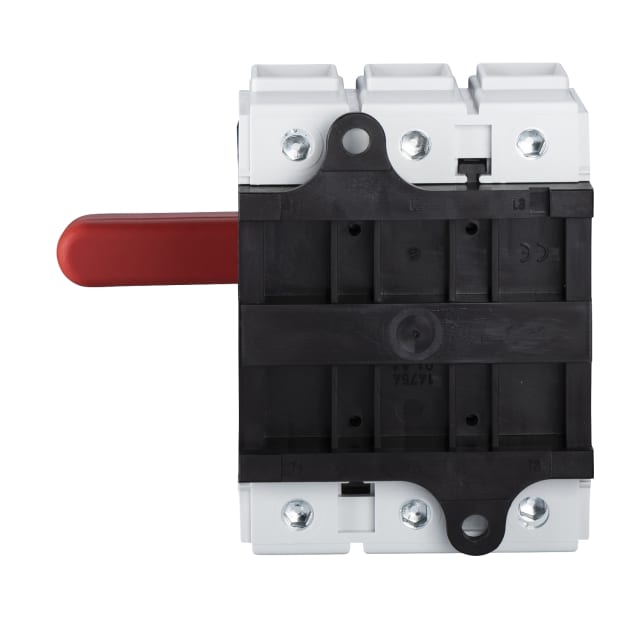

Avec des dimensions de 90 mm de largeur, 125 mm de hauteur et 160 mm de profondeur, cet interrupteur-sectionneur TeSys VARIO s’intègre dans de nombreuses configurations de tableaux et d’enveloppes. Il est indiqué pour montage en distributeur et pour fixation frontale à 4 trous, ce qui facilite son choix dans les projets de câblage d’armoire nécessitant une implantation propre, cohérente et fonctionnelle. L’absence de contacts auxiliaires intégrés convient aux montages où la fonction principale recherchée est avant tout la coupure et l’isolement.

Une solution de sectionnement claire pour les installations électriques professionnelles

Grâce à sa conception tripolaire, sa commande rotative rouge sur fond jaune, sa fonction d’interrupteur principal et sa capacité de condamnation, ce VCF5 répond aux usages courants du matériel de coupure en environnement professionnel. Il trouve naturellement sa place dans les tableaux, protections et équipements de distribution électrique, dès lors qu’il faut disposer d’un interrupteur-sectionneur 3P 125A 690V cadenassable, lisible en façade et adapté aux contraintes de commande sur porte.
