Interrupteur-sectionneur 3P 32A 690V poignée cadenassable VBF1

Interrupteur-sectionneur 3P 32 A 690 V pour commande marche/arrêt sur porte

Cet interrupteur-sectionneur TeSys VARIO est conçu pour assurer une fonction de coupure manuelle nette et visible dans les ensembles de distribution, armoires et coffrets électriques. En version 3 pôles, il convient à la coupure de circuits triphasés avec une intensité nominale de 32 A et une tension d’emploi jusqu’à 690 V. Sa configuration pour commande marche/arrêt en fait une solution adaptée aux applications où l’on recherche un organe de sectionnement simple, lisible et directement accessible en façade.

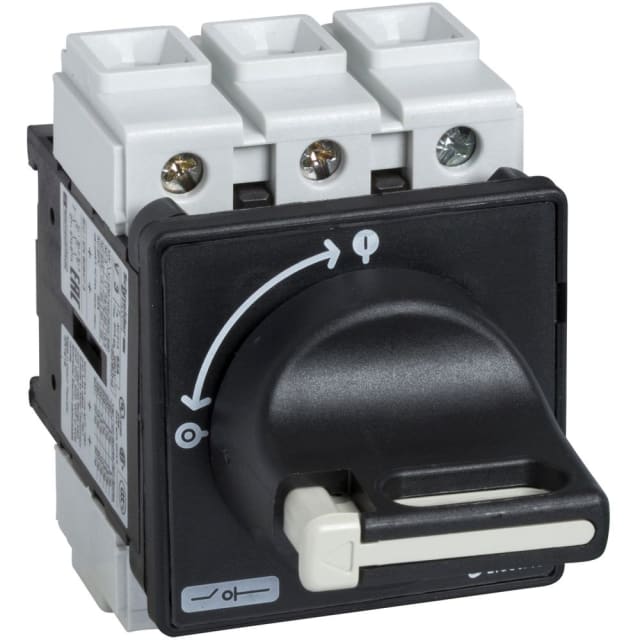

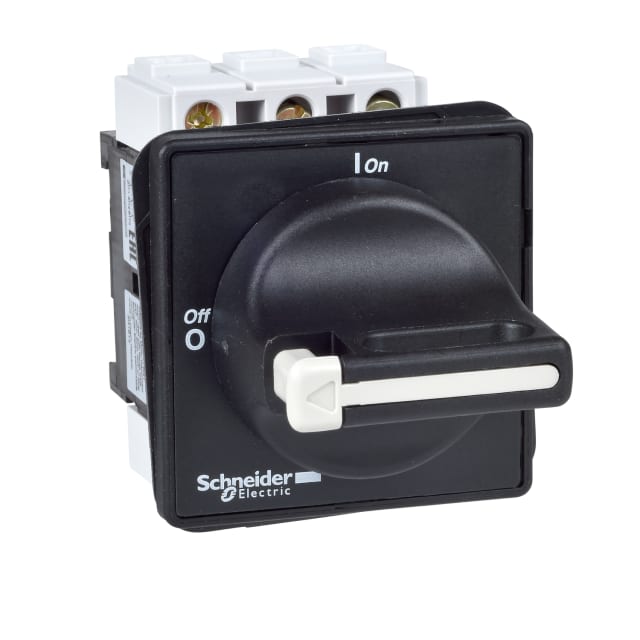

Poignée rotative noire cadenassable pour une consignation plus pratique

La commande s’effectue par une manette rotative courte noire, pensée pour un usage frontal propre et rapide. La poignée cadenassable apporte un vrai avantage lors des opérations de maintenance ou d’intervention, en permettant de bloquer l’appareil dans sa position de sécurité afin de limiter les remises sous tension intempestives. Cette exécution est particulièrement pertinente lorsque l’interrupteur-sectionneur est utilisé comme interrupteur principal ou comme organe de maintenance et de réparation.

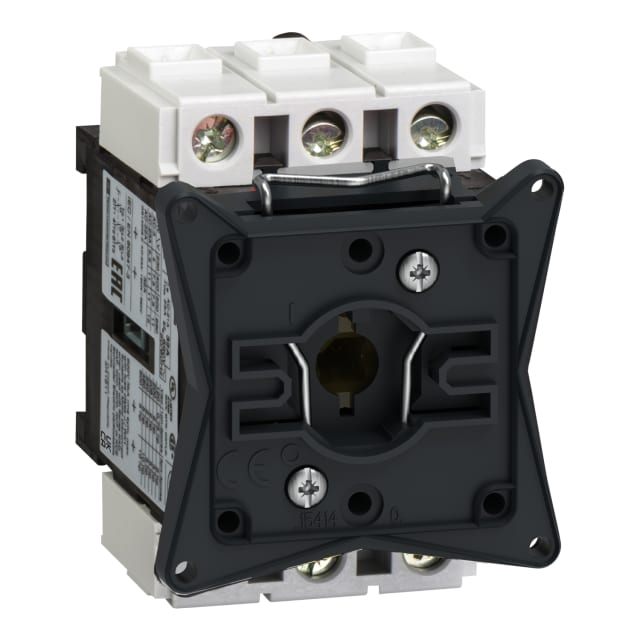

Montage encastré sur porte avec fixation frontale 4 trous

Ce modèle est prévu pour un montage sur porte avec fixation frontale à 4 trous, une configuration courante dans les coffrets et armoires nécessitant une commande déportée en façade. Son format compact, avec une largeur de 60 mm, une hauteur de 74 mm et une profondeur de 109 mm, facilite son intégration dans les enveloppes techniques lorsque l’espace interne doit rester maîtrisé. Cette conception permet de garder une commande extérieure claire tout en installant le corps de l’appareil à l’intérieur du tableau.

Pouvoir de coupure adapté aux fonctions de sectionnement et à certaines charges moteur

Au-delà de la simple fonction d’isolement, cet interrupteur-sectionneur offre des caractéristiques cohérentes pour des usages industriels et tertiaires exigeant une coupure robuste. Il affiche une tenue en courant conditionnel de court-circuit de 10 kA, un emploi en AC-23 jusqu’à 11 kW à 400 V ainsi qu’une puissance de service AC-3 de 7,5 kW à 400 V. Ces données le rendent pertinent pour des fonctions de coupure en charge et pour certaines applications de commande manuelle de moteurs, selon l’architecture de l’installation.

Raccordement à vis et architecture simple sans contacts auxiliaires

Le raccordement principal s’effectue par bornes à vis, un choix apprécié pour obtenir un serrage direct et une mise en œuvre claire dans les tableaux électriques. L’appareil est volontairement configuré sans contacts auxiliaires intégrés, sans inverseur et sans commande moteur, ce qui en fait une solution dédiée à une fonction de sectionnement manuelle directe. Cette architecture simple facilite l’identification du rôle de l’appareil dans le coffret et répond bien aux montages où l’on souhaite aller à l’essentiel.

Protection frontale IP65 pour une commande mieux préservée en façade

La face avant atteint un indice de protection IP65, un point important lorsque la commande est exposée à la poussière ou à des projections. Dans un environnement d’atelier, d’armoire technique ou de coffret de distribution, cette protection frontale contribue à préserver la zone de manœuvre et à maintenir une utilisation confortable de la poignée. C’est un atout concret pour les installations où la façade doit rester exploitable dans des conditions d’utilisation soutenues.

Une exécution pensée pour les tableaux électriques et la distribution technique

Grâce à sa fonction d’interrupteur principal, son usage possible comme interrupteur de maintenance, sa commande frontale cadenassable et son positionnement dans la gamme TeSys VARIO, ce modèle répond bien aux besoins des intégrateurs, tableautiers et mainteneurs. Il convient particulièrement aux ensembles de distribution électrique, aux armoires de commande et aux coffrets techniques où l’on attend un interrupteur-sectionneur 3P 32 A 690 V compact, lisible en façade et adapté à une exploitation quotidienne.
