Interrupteur-sectionneur 3P 32A 690V cadenassable VCF1

Interrupteur-sectionneur 3P 32A 690V pour coupure et consignation sur porte

Cet interrupteur-sectionneur 3P 32A 690V TeSys VARIO est conçu pour assurer une coupure manuelle nette des circuits triphasés dans les coffrets et armoires électriques. Sa configuration complète pour montage sur porte avec commande rotative en fait une solution adaptée à la fonction d’interrupteur principal et à la coupure d’arrêt d’urgence. Son format compact facilite son intégration dans les ensembles de distribution, de commande et de protection où l’encombrement doit rester maîtrisé.

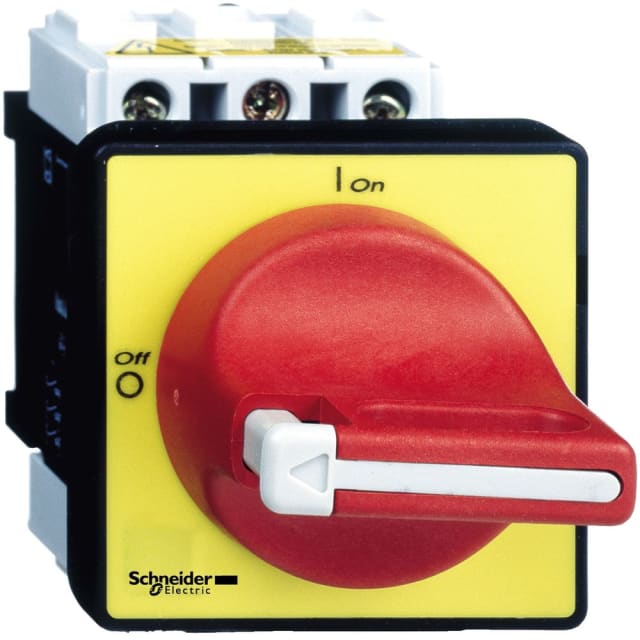

Commande rotative rouge cadenassable pour sécuriser les interventions

La manœuvre s’effectue par bouton rotatif rouge avec plastron jaune, un repérage visuel immédiatement identifiable sur la face avant du coffret. La poignée est verrouillable par cadenas afin d’empêcher toute remise sous tension pendant une opération de maintenance ou de consignation. Ce principe de cadenassage renforce la maîtrise des accès à la commande et convient particulièrement aux installations où la coupure doit rester clairement maintenue en position sécurisée.

Montage frontal 4 trous avec protection IP65 en face avant

Ce modèle est adapté à une fixation frontale à 4 trous sur porte, avec une protection frontale IP65 une fois installé. Cette exécution permet de conserver une commande accessible depuis l’extérieur tout en protégeant la façade contre les pénétrations de poussières et les projections d’eau. C’est un point important pour les tableaux et coffrets installés dans des environnements techniques où la tenue de la face avant conditionne la bonne exploitation de l’appareillage.

Calibre 32 A et tension assignée 690 V pour applications de coupure générales

Avec ses 3 pôles, son courant nominal de 32 A et sa tension de service assignée de 690 V, cet interrupteur-sectionneur répond aux besoins de coupure de nombreuses alimentations de machines, départs de coffrets et circuits de distribution. Il est également donné pour une puissance de commutation de 18,5 kW à 400 V, une puissance de service AC-3 de 7,5 kW à 400 V et une puissance assignée en AC-23 de 11 kW à 400 V, ce qui permet de bien positionner le produit pour les usages de sectionnement et de coupure en charge selon le type d’application.

Raccordement à vis et intégration simple dans les coffrets électriques

Le raccordement principal s’effectue par bornes à vis, une solution recherchée pour obtenir un câblage direct, lisible et adapté aux montages en tableau. L’appareil convient à un montage en distributeur et s’intègre facilement dans les ensembles de protection et de distribution électrique. Ses dimensions contenues, 60 mm de largeur, 74 mm de hauteur et 109 mm de profondeur, aident à optimiser l’implantation dans les volumes restreints sans compliquer l’accès à la commande en façade.

Fonction interrupteur principal avec coupure visible dans une architecture compacte

Cette version est prévue pour une utilisation en tant qu’interrupteur principal. Elle ne comporte pas de contacts auxiliaires intégrés et ne reçoit ni commande moteur, ni déclencheur de tension, ce qui en fait un appareil centré sur sa fonction essentielle de sectionnement manuel. Ce positionnement convient aux installations qui recherchent une commande simple, directe et clairement identifiable pour l’isolement électrique d’un équipement ou d’un coffret.

Une solution TeSys VARIO adaptée aux tableaux, protections et distribution électrique

Dans une logique d’équipement de tableau, cet interrupteur-sectionneur cadenassable répond aux besoins des intégrateurs, tableautiers et installateurs qui veulent associer compacité, commande frontale et fonction de coupure sécurisée. Son exécution 3P, sa tenue jusqu’à 690 V, sa façade IP65 et sa commande rotative de sécurité en font un choix pertinent pour les applications de distribution électrique, de protection spécifique et de sectionnement général dans les environnements industriels et tertiaires techniques.
