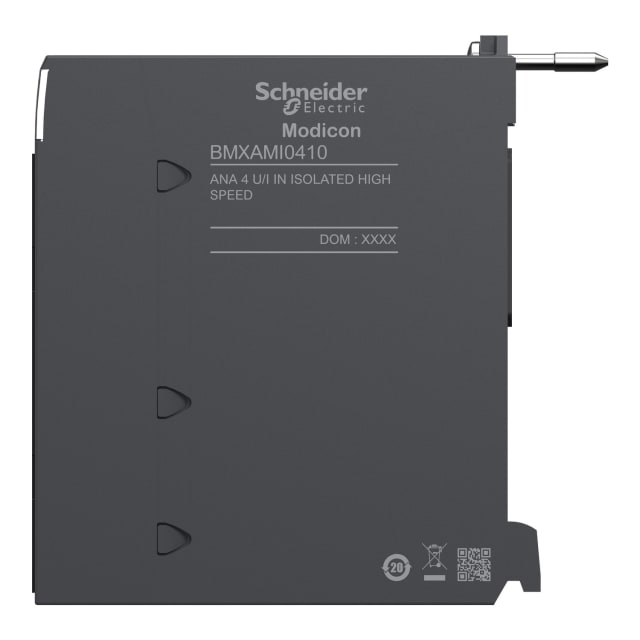

Module d’entrée analogique 4 voies M340 BMXAMI0410

Module d’entrée analogique 4 voies pour API Modicon M340 et architectures X80

Le module d’entrée analogique 4 voies M340 BMXAMI0410 est conçu pour l’acquisition de signaux analogiques dans les installations d’automatisation industrielle basées sur la plateforme Modicon X80. Il s’intègre avec les automates Modicon M340 ainsi qu’avec les architectures M580 en E/S locale ou distante. Cette conception en fait un choix adapté pour les applications où il faut remonter avec précision plusieurs mesures de process sur un même module, tout en conservant une implantation compacte dans l’armoire.

4 entrées analogiques configurables en courant ou en tension

Ce module dispose de 4 entrées analogiques configurables, avec prise en charge des signaux de courant et de tension selon la configuration retenue. Il convient donc aux installations qui doivent raccorder différents types de capteurs, transmetteurs ou instruments de mesure sans multiplier les références de modules. Cette souplesse facilite l’intégration sur des lignes de production, équipements de traitement, installations de pompage ou process industriels nécessitant une acquisition analogique polyvalente.

Mesure fine grâce à une résolution 16 bits

Avec une résolution de 16 bits sur les entrées analogiques, le BMXAMI0410 permet une lecture détaillée des variations de signal, utile pour les applications de régulation, de supervision et de suivi de grandeurs analogiques. Cette finesse de conversion est particulièrement intéressante lorsque la stabilité de lecture et l’exploitation précise des valeurs terrain comptent dans le pilotage du process. Le module est destiné à la mesure, sans fonction de sortie analogique, ce qui en fait une solution claire et spécialisée pour l’acquisition.

Module isolé adapté aux environnements d’exploitation industriels

Ce module d’entrée analogique isolé est prévu pour les contraintes classiques de l’automatisation industrielle. Il répond à un indice de protection IP20 et fonctionne dans une plage de température de 0 à +60 °C. Son traitement pour tous climats permet son déploiement dans des environnements techniques variés. Il trouve ainsi sa place dans des secteurs comme l’eau et les eaux usées, l’énergie, le transport, l’emballage, les métaux, les minéraux ou encore les procédés chimiques.

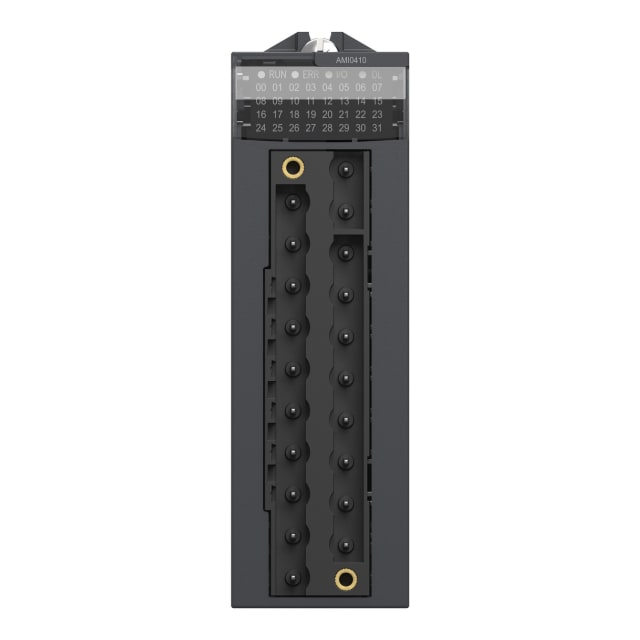

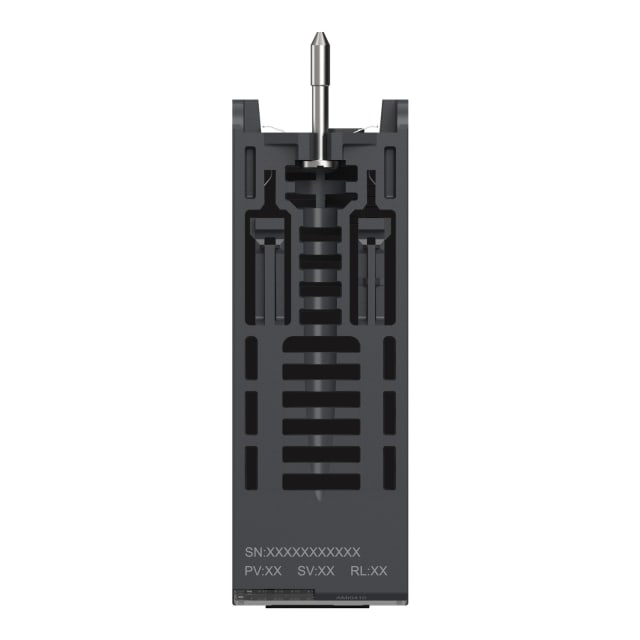

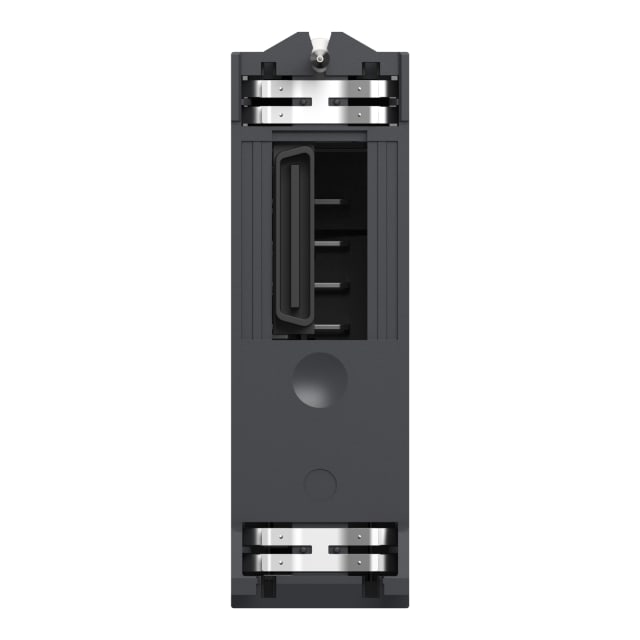

Intégration simple sur rack avec raccordement à broches

Le BMXAMI0410 se monte sur rack et se fixe à l’aide de deux vis. Son exécution de raccordement électrique par broches est pensée pour une intégration ordonnée dans un système Modicon X80. Il est compatible avec une cage 20 contacts, une bride à vis ou un bornier amovible à ressort selon l’architecture de câblage retenue. Cette compatibilité facilite le remplacement ou l’extension d’une station d’E/S existante sans remettre en cause l’ensemble de l’installation.

Format compact pour armoires et coffrets d’automatisme

Avec un encombrement réduit, ce module s’intègre facilement dans les armoires d’automatisme où l’optimisation de l’espace est importante. Les dimensions utiles communiquées pour ce modèle permettent de l’intégrer dans des ensembles compacts tout en conservant une lecture claire de l’architecture de rack. Son format est particulièrement pertinent pour les projets d’extension, de modernisation de machine ou de rénovation d’installations déjà équipées en Modicon X80.

Un choix pertinent pour la collecte de signaux de process

Le module d’entrée analogique 4 voies M340 BMXAMI0410 répond aux besoins des exploitants et intégrateurs qui recherchent une carte d’acquisition dédiée aux signaux analogiques de terrain. Il permet de centraliser des mesures de courant ou de tension sur une base homogène, dans un environnement cohérent avec les automates Modicon M340 et les systèmes X80. Pour une boutique de matériel électrique et d’automatisation, c’est une référence particulièrement adaptée aux projets de contrôle-commande, d’instrumentation industrielle et d’extension d’E/S analogiques.
