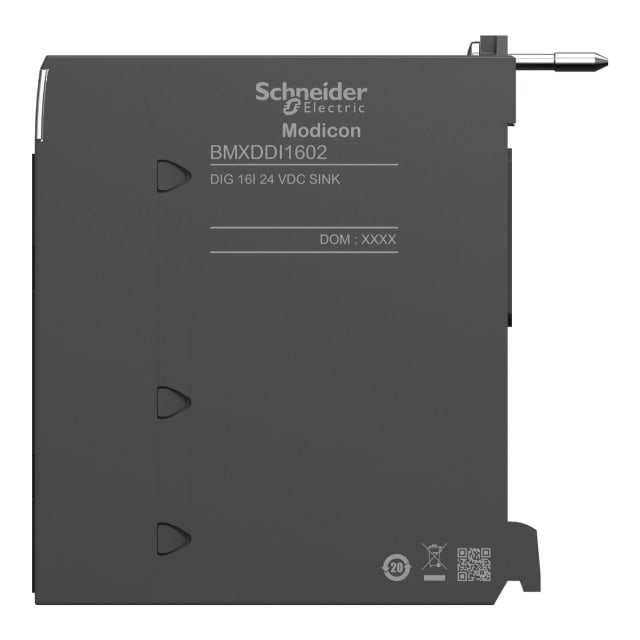

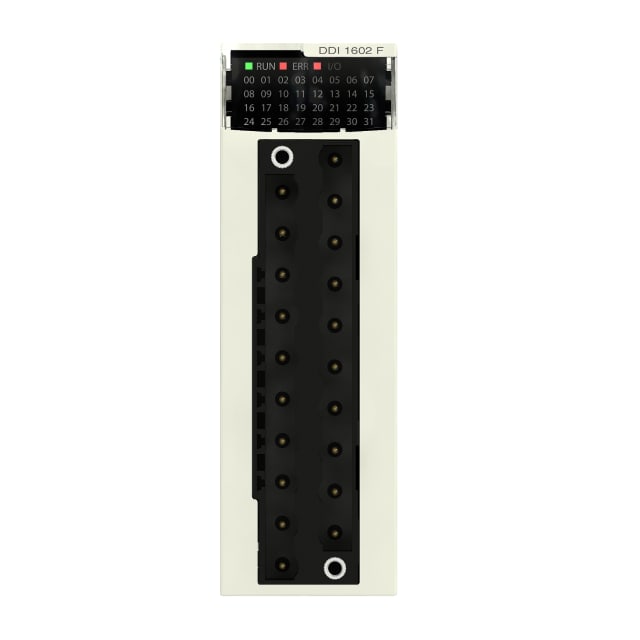

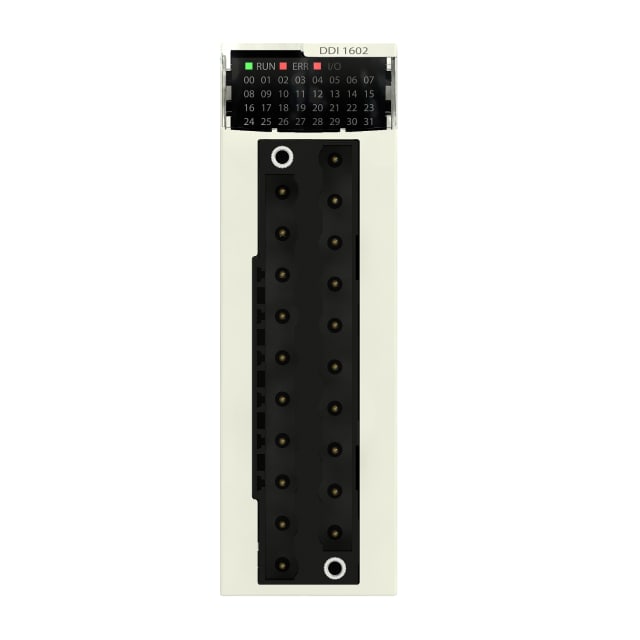

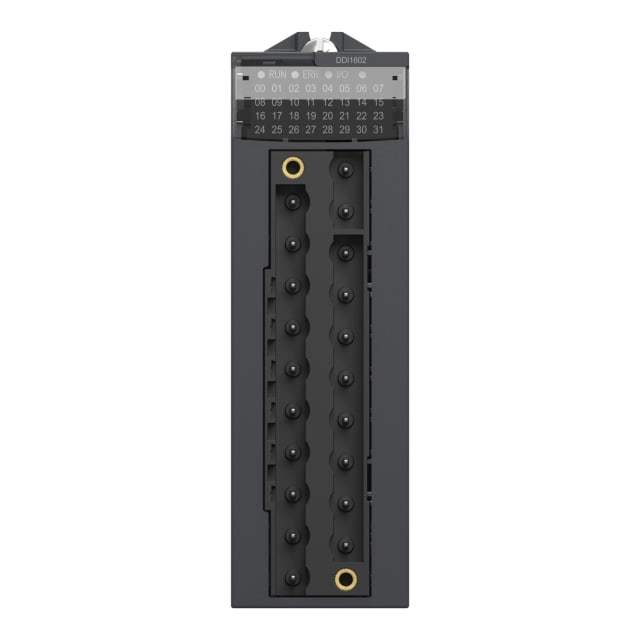

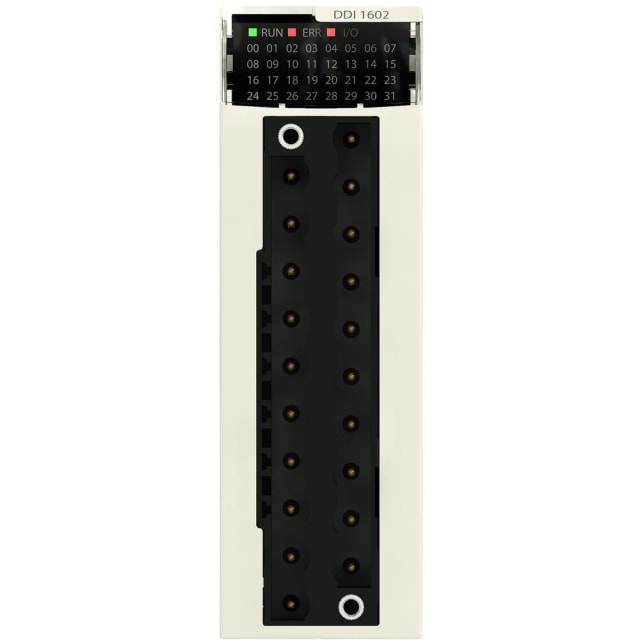

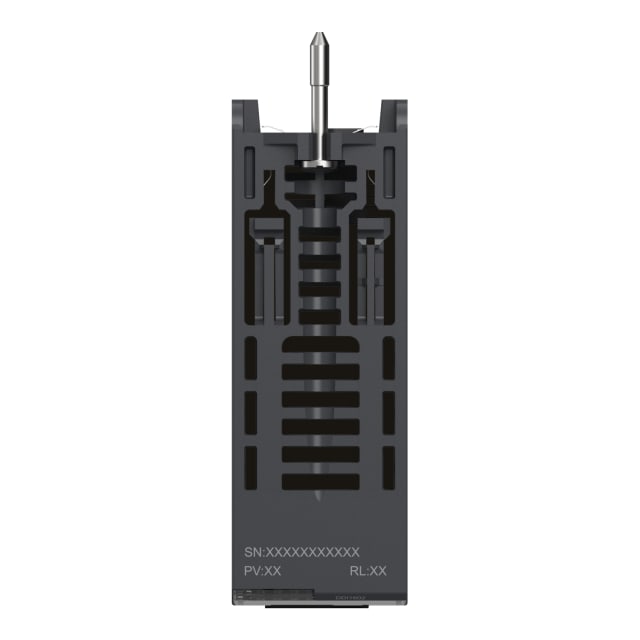

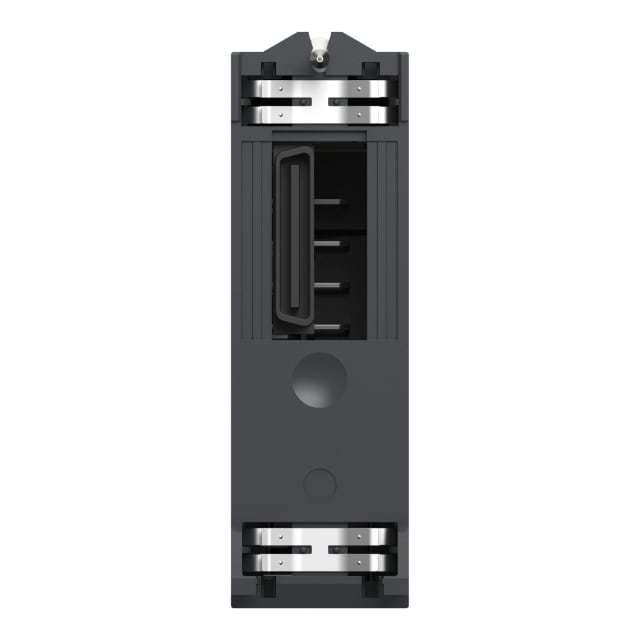

Module d’entrée TOR 16 entrées 24 V CC BMXDDI1602

Module d’entrée TOR 16 voies 24 V CC pour architectures Modicon X80

Le module d’entrée TOR 16 entrées 24 V CC BMXDDI1602 est conçu pour l’acquisition de signaux tout ou rien dans les installations d’automatisation industrielle. Intégré à la plateforme Modicon X80, il permet de raccorder 16 entrées numériques en tension continue positive 24 V, pour la remontée d’états issus de capteurs, contacts et détecteurs compatibles. Il répond particulièrement aux besoins des armoires de contrôle où la densité d’E/S, la compacité et la cohérence de l’architecture sont essentielles.

16 entrées numériques 24 V DC pour la lecture d’états terrain

Ce module traite 16 canaux d’entrée numériques en 24 V DC, avec une tension d’entrée admissible de 19 à 30 V et un courant d’entrée de 3,5 mA à l’état 1. Cette configuration le rend adaptée à la collecte de signaux TOR en environnement machine, process ou infrastructure. Le format 16 voies permet de centraliser plusieurs informations de terrain sur un seul module, ce qui facilite l’organisation des racks d’automatisme et l’optimisation de l’encombrement dans l’armoire.

Compatibilité avec capteurs et interfaces de commande en logique positive

Le BMXDDI1602 est prévu pour des entrées en logique positive 24 V CC. Il convient ainsi aux applications de détection d’état, de présence, de fin de course, de retour de contacteurs ou de commandes tout ou rien transmises par des équipements fonctionnant en courant continu. Sa conception permet une intégration cohérente dans les systèmes basés sur automates Modicon M340 et Modicon M580, en E/S locales ou distantes selon l’architecture retenue.

Intégration simple sur rack avec raccordement par broches

Ce module d’entrée TOR s’installe sur rack et se fixe mécaniquement par vis, avec un raccordement électrique par interface à broches. Il est compatible avec les solutions de connexion prévues pour cette plateforme, notamment les interfaces 20 contacts avec accessoires de câblage adaptés. Ce principe d’intégration facilite la maintenance, la lisibilité du câblage et la standardisation des équipements dans les projets d’automatisation industrielle.

Temps de réponse adapté aux automatismes industriels courants

Avec un temps de retard au changement de signal de 4 à 7 ms, ce module permet une prise en compte rapide des changements d’état sur les entrées. Cette plage convient aux séquences d’automatisme nécessitant une lecture stable et réactive des informations de terrain, sans complexifier le traitement. Il s’agit d’un choix pertinent pour les applications de supervision d’états, de gestion de cycles machine et de remontée d’informations discrètes vers l’automate.

Format compact pour coffrets et armoires d’automatisme

Avec un encombrement compact de 33 mm de largeur, 100 mm de hauteur et 150 mm de profondeur, le BMXDDI1602 s’intègre facilement dans les ensembles d’automatisation où l’espace disponible doit être maîtrisé. Sa puissance absorbée de 2,5 W contribue à limiter les contraintes globales sur l’alimentation de l’îlot d’E/S. Ce format compact est particulièrement intéressant pour les installations multi-modules qui exigent une implantation rationnelle dans le coffret.

Une solution dédiée aux entrées numériques sans fonction de sortie

Ce modèle est exclusivement dédié à la fonction d’entrée numérique, avec 16 entrées et aucune sortie intégrée. Il s’adresse donc aux configurations où l’on souhaite séparer clairement les fonctions de lecture et de commande dans le rack automate. Cette spécialisation simplifie le choix du module pour les architectures orientées acquisition de signaux TOR, tout en assurant une parfaite cohérence avec les autres modules de la gamme Modicon X80.
