Module d’alimentation automate M340 100-240 V CA BMXCPS3500

Module d’alimentation automate M340 pour rack Modicon X80

Le module d’alimentation BMXCPS3500 est conçu pour fournir l’énergie nécessaire aux racks d’automatisme Modicon X80 utilisés avec les architectures Modicon M340 et compatibles de la plateforme X80. Il s’intègre dans les ensembles d’automatisation où l’alimentation du rack doit être claire, stable et parfaitement adaptée aux modules installés. Dans une armoire industrielle, il répond au besoin d’une alimentation dédiée pour l’automate et ses modules d’E/S, avec une intégration prévue pour un montage direct sur rack.

Alimentation 100 à 240 V AC adaptée aux environnements d’automatisme

Ce module accepte une tension d’entrée de 100 à 240 V AC, avec des valeurs indiquées à 115…230 V en 50 Hz comme en 60 Hz. Ce large niveau d’acceptation facilite son intégration dans de nombreuses installations industrielles alimentées en courant alternatif, sans recourir à une adaptation complexe en amont. Son courant d’entrée maximal de 1,04 A permet de dimensionner plus sereinement la protection et la distribution dans le tableau électrique, tout en gardant une lecture simple des besoins énergétiques du système.

Puissance utile pour l’alimentation des modules du rack

Le BMXCPS3500 délivre une puissance de 36 W, avec une puissance secondaire de 31,2 W à 24 V CC selon la documentation produit. Cette capacité le destine à l’alimentation des modules présents sur le rack, dans des applications de contrôle-commande, de gestion d’installations techniques ou de process automatisés. Le courant de sortie peut atteindre 4,5 A en courant continu, avec une plage de tension de sortie indiquée de 3,3 à 24 V, ce qui correspond aux besoins d’alimentation internes de la plateforme d’automatisme.

Format compact pour intégration en coffret et tableau

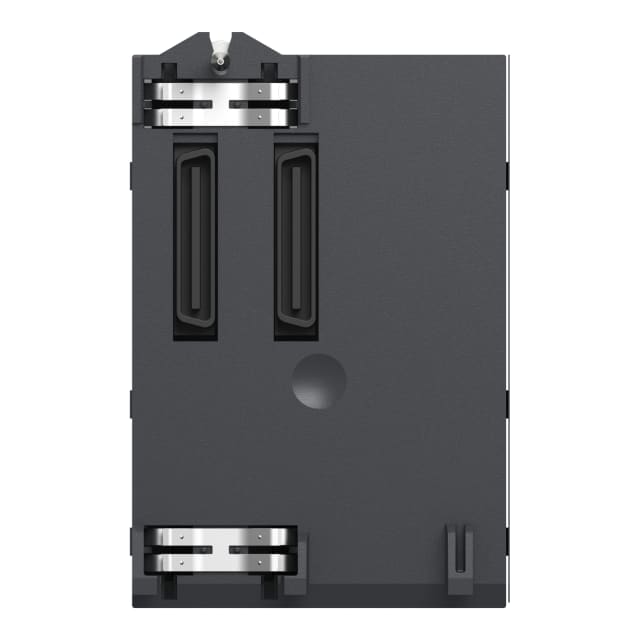

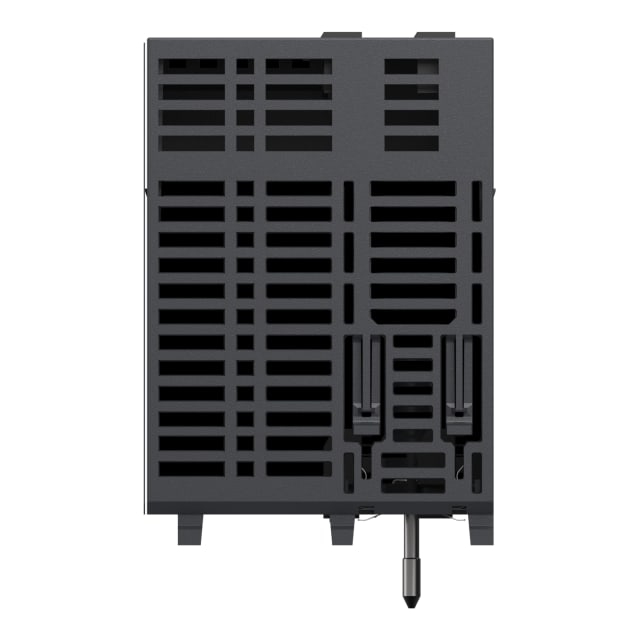

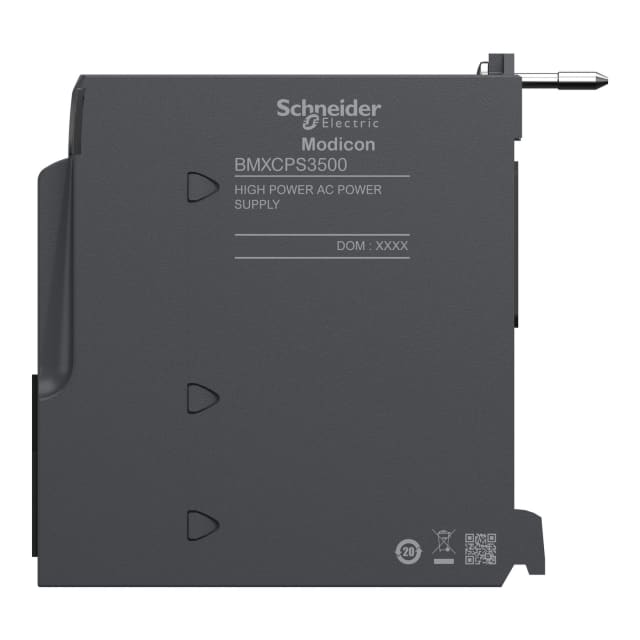

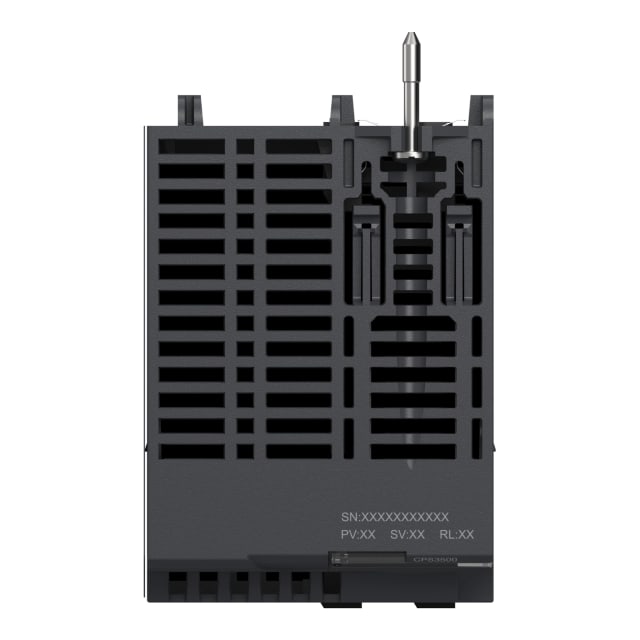

Avec des dimensions de 68 mm de largeur, 104 mm de hauteur et 99 mm de profondeur, ce module d’alimentation automate M340 trouve facilement sa place dans une armoire ou un coffret où l’espace doit être maîtrisé. Son format est pensé pour une implantation cohérente avec les racks de la gamme Modicon X80. Le produit se fixe sur le rack à l’aide de vis, ce qui convient aux montages organisés et durables dans les ensembles de distribution et de commande.

Raccordements prévus pour l’exploitation et la signalisation

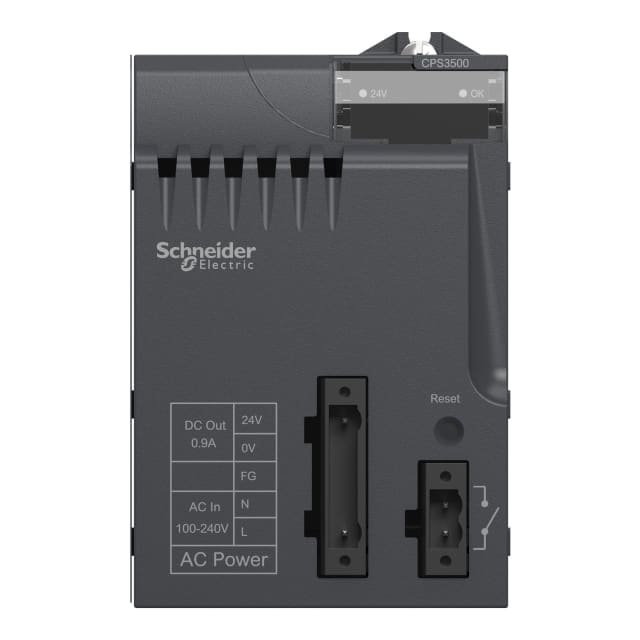

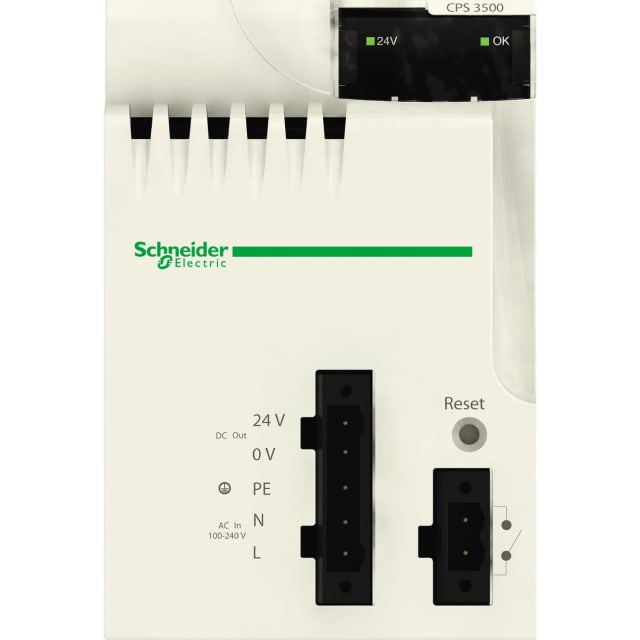

Le module est équipé d’un connecteur 5 broches pour l’alimentation électrique, d’une connexion de terre de protection et d’un connecteur 2 broches destiné au relais d’alarme. Cette configuration apporte une mise en œuvre structurée pour le câblage de l’alimentation et la remontée d’information en cas d’état à surveiller. Dans une logique d’exploitation industrielle, cette présence d’un relais d’alarme aide à intégrer le module dans une supervision ou dans une chaîne de maintenance préventive.

Compatibilité plateforme X80 pour une intégration cohérente

Appartenant à la série Modicon X80 modules, cette alimentation est destinée à une plateforme largement utilisée pour les architectures d’automatisme avec modules communs. Elle convient aux racks principaux ou déportés de l’environnement X80 selon la documentation fabricant. Pour l’installateur ou l’exploitant, cela permet de rester sur une base matérielle cohérente lors de l’extension d’un système, du remplacement d’une alimentation existante ou de la préparation d’un rack d’automate M340.

Caractéristiques utiles pour le choix en maintenance et en projet

Ce modèle présente un indice de protection IP20 et ne dispose pas de fonction de redondance. Il n’est pas indiqué pour les fonctions de sécurité. Ces éléments sont importants au moment de sélectionner la bonne alimentation dans un projet neuf ou en maintenance, notamment pour éviter toute confusion avec une variante redondante ou avec une alimentation prévue pour une autre architecture. Pour un besoin d’alimentation standard sur rack Modicon X80 en 100 à 240 V AC, le BMXCPS3500 constitue un choix précis et directement exploitable.

Un composant pertinent pour les applications industrielles automatisées

Ce module d’alimentation est destiné aux installations automatisées où l’on recherche une alimentation dédiée au rack automate, dans des domaines comme les équipements de production, les infrastructures techniques, le traitement de l’eau, l’énergie ou les lignes de process. Son positionnement dans la gamme M340 / X80 en fait un composant particulièrement adapté aux tableaux d’automatisme qui exigent une alimentation clairement dimensionnée, un encombrement contenu et une intégration native avec les modules de la plateforme.
