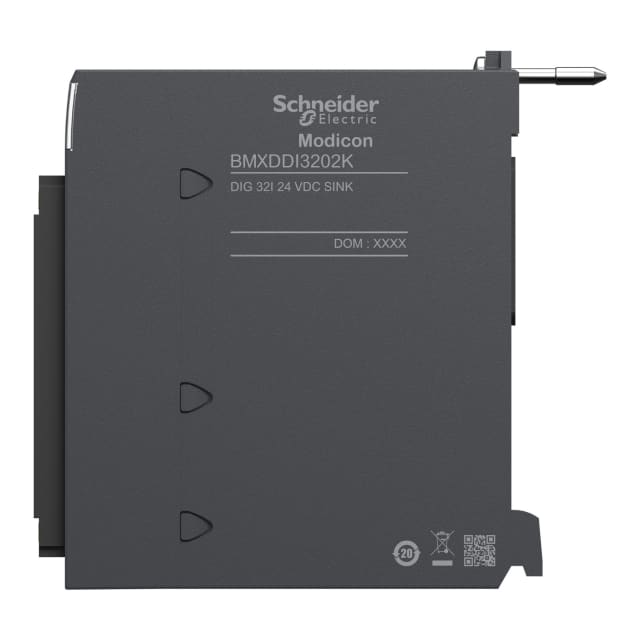

Module d’entrée TOR 32 voies 24 V CC positif BMXDDI3202K

Module d’entrée TOR 32 voies 24 V CC positif BMXDDI3202K

Le module d’entrée TOR BMXDDI3202K appartient à la gamme Modicon X80, conçue pour les architectures d’automatisation industrielle nécessitant des équipements fiables, cohérents et faciles à intégrer. Avec ses 32 entrées numériques en 24 V CC positif, il permet de remonter efficacement de nombreux signaux tout en simplifiant l’organisation de vos modules d’E/S sur rack.

Référencé 3835045 et identifié par la référence fabricant BMXDDI3202K, ce module est destiné aux environnements industriels où la continuité de service, la clarté du câblage et la maintenance simplifiée sont essentielles. Il convient notamment aux installations utilisant des automates Modicon M340 et Modicon M580, en E/S locale ou distante.

Les atouts du module BMXDDI3202K

32 voies d’entrée TOR pour centraliser un grand nombre de signaux numériques. Alimentation 24 V CC en positif, adaptée aux architectures courantes en automatisme. Compatibilité Modicon X80 pour une intégration homogène dans les systèmes Schneider Electric. Raccordement à broches pour une installation propre et structurée sur rack. Format compact facilitant l’optimisation de l’espace dans l’armoire. Temps de retard au changement de signal de 4 à 7 ms , adapté aux fonctions de détection standard.

Une solution pensée pour la collecte de signaux

Ce module d’entrées discrètes reçoit les informations issues de capteurs, contacts, détecteurs ou organes de commande travaillant en 24 V CC. Il ne fournit pas de sortie numérique : son rôle est exclusivement dédié à la lecture des états TOR dans un système d’automatisation.

Avec un courant d’entrée de 2,5 mA à l’état 1 et une tension admissible à l’entrée de 19 à 30 V, le BMXDDI3202K s’intègre dans des environnements industriels standardisés. Il est ainsi adapté aux applications où l’on recherche un module d’acquisition simple, robuste et facile à maintenir.

Compatibilité et intégration dans l’architecture

Le BMXDDI3202K s’inscrit dans l’écosystème Modicon X80, qui offre un environnement unique pour le déploiement de modules d’entrées/sorties et de communication. Cette logique commune permet de réduire la variété des références en stock, de simplifier la maintenance et de faciliter la formation des équipes techniques.

Ce module est prévu pour être installé sur rack et fixé à l’aide de 2 vis. Son exécution du raccordement électrique par connecteur à broches contribue à une mise en œuvre soignée et répétable, particulièrement appréciable lors des opérations d’extension ou de remplacement.

Caractéristiques techniques essentielles

Nombre d’entrées numériques : 32 Type de tension d’alimentation : DC Tension d’alimentation : 24 V CC Type de tension d’entrée : DC Courant d’entrée à l’état 1 : 2,5 mA Tension admissible à l’entrée : 19 à 30 V Nombre de sorties numériques : 0 Sorties numériques configurables : non Entrées numériques configurables : non Temps de retard au changement de signal : 4 à 7 ms Dimensions : 33 x 100 x 150 mm

Pour quelles applications ?

Le module d’entrée TOR BMXDDI3202K répond aux besoins des secteurs industriels qui exigent une acquisition de signaux fiable et structurée. Il peut être utilisé dans des environnements liés à :

• l’infrastructure et les installations techniques,
• l’eau et les eaux usées,
• les biens d’équipement et lignes de production,
• les industries minières et métallurgiques,
• la production d’électricité.

Sa conception modulaire permet de l’intégrer proprement dans des architectures existantes ou dans des projets neufs, avec une logique d’extension progressive selon le nombre de signaux à traiter.

Points de vigilance avant commande

Vérifiez la compatibilité avec votre automate Modicon M340 ou Modicon M580 . Assurez-vous que votre application utilise bien des signaux 24 V CC positif . Confirmez le besoin en 32 entrées TOR et l’absence de sorties sur ce module. Contrôlez la configuration du rack et du connecteur 40 points requis.

Pourquoi choisir ce module d’entrée Schneider Electric ?

Le BMXDDI3202K est un choix pertinent pour les intégrateurs et mainteneurs qui recherchent un module d’entrées numériques simple, éprouvé et cohérent avec la gamme Modicon X80. Sa vocation est claire : recevoir des signaux TOR en 24 V CC et les transmettre au système d’automatisme avec une intégration propre, une maintenance facilitée et une excellente lisibilité d’ensemble.

En choisissant cette référence, vous misez sur un composant industriel pensé pour la compatibilité, la modularité et la continuité d’exploitation au sein d’une architecture d’automatisation professionnelle.
