Interface Ethernet optimisée pour îlots d’E/S distribuées TM3

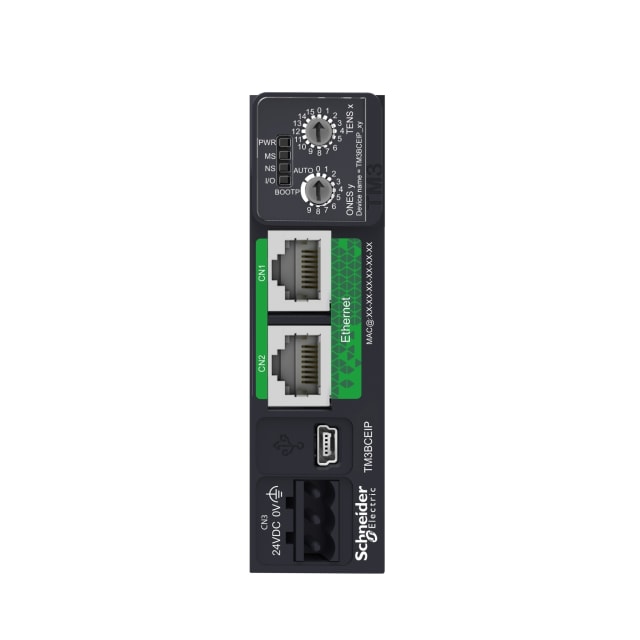

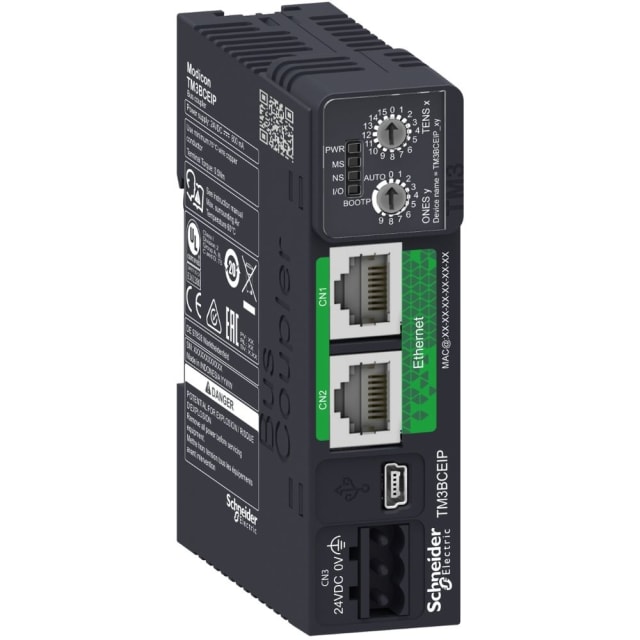

Le module interface Ethernet TM3BCEIP est conçu pour créer un îlot d’entrées/sorties distribuées au sein d’une architecture d’automatisation industrielle Modicon TM3. Il permet de raccorder des modules d’E/S TM3 déportés au plus près de la machine, tout en assurant la communication via Ethernet industriel. Cette approche simplifie l’implantation des équipements sur le terrain, réduit les longueurs de câblage d’E/S et facilite une organisation plus rationnelle de l’armoire ou de l’installation.

Communication EtherNet/IP dédiée aux architectures industrielles

Ce coupleur de bus dispose d’une interface Ethernet industriel et prend en charge le protocole EtherNet/IP, ce qui le rend adapté aux applications nécessitant une intégration dans des réseaux d’automatisme modernes. Il prend également en charge TCP/IP, pour une communication réseau cohérente avec l’infrastructure industrielle Ethernet. Ce positionnement en fait une solution pertinente pour les machines et installations recherchant une connexion réseau standardisée autour d’un îlot d’E/S TM3 déporté.

Conçu pour piloter des E/S distribuées sans multiplier les interfaces

Le TM3BCEIP se concentre sur sa fonction de communication Ethernet pour E/S distribuées. Il ne multiplie pas les ports ou protocoles inutiles dans les applications ciblées : pas d’interface série RS232, RS422 ou RS485, pas d’USB, pas de CAN, pas de liaison parallèle ni de communication sans fil. Cette conception orientée usage permet de retenir un module clairement dédié à la mise en réseau d’E/S TM3 par Ethernet industriel, sans complexifier inutilement l’intégration.

Capacité adaptée à la création d’un îlot TM3 structuré

Dans une architecture Modicon TM3, ce module permet de constituer un groupe d’E/S distribuées avec plusieurs modules raccordés sur le bus latéral TM3. Il convient ainsi aux projets où l’on souhaite regrouper les points d’entrées et de sorties à proximité des capteurs et actionneurs, puis remonter les données vers le contrôleur via Ethernet. Cette logique d’îlot favorise une installation plus lisible et mieux adaptée aux équipements industriels modulaires.

Format compact pour intégration en armoire

Avec une largeur de 27 mm, une hauteur de 96,5 mm et une profondeur de 70 mm, le TM3BCEIP s’intègre facilement dans les ensembles compacts d’automatisation. Son format étroit aide à optimiser l’encombrement dans l’armoire électrique, notamment lorsque plusieurs fonctions doivent cohabiter sur un espace réduit. Son indice de protection IP20 le destine à une installation en environnement protégé, typiquement en coffret ou armoire industrielle.

Une solution cohérente pour les systèmes Modicon TM3

Issu de la gamme Modicon TM3, ce module s’adresse aux intégrateurs, automaticiens et tableautiers qui recherchent une interface Ethernet dédiée aux modules d’E/S distribuées de cette plateforme. Il s’inscrit naturellement dans les ensembles d’automatisation où la modularité, la déportation des E/S et la communication réseau sont des critères importants. Pour un projet d’extension ou de création d’îlot déporté, il apporte une base claire pour structurer la communication des modules TM3.

À retenir pour bien choisir ce module de communication industriel

Le TM3BCEIP convient lorsque le besoin porte précisément sur un module de communication Ethernet industriel pour E/S distribuées TM3, avec prise en charge d’EtherNet/IP dans un format compact IP20. Il ne s’adresse pas aux applications nécessitant des protocoles comme PROFIBUS, PROFINET, EtherCAT, DeviceNet, AS-Interface, IO-Link maître ou des fonctions de sécurité. Ce positionnement net permet de sélectionner rapidement le bon module pour une architecture d’automatisation focalisée sur un îlot Modicon TM3 communicant sur Ethernet.
