Module extension E/S TOR Zelio Logic 24 V CC SR3XT141BD

Module d’extension E/S TOR 24 V CC pour automatisation Zelio Logic

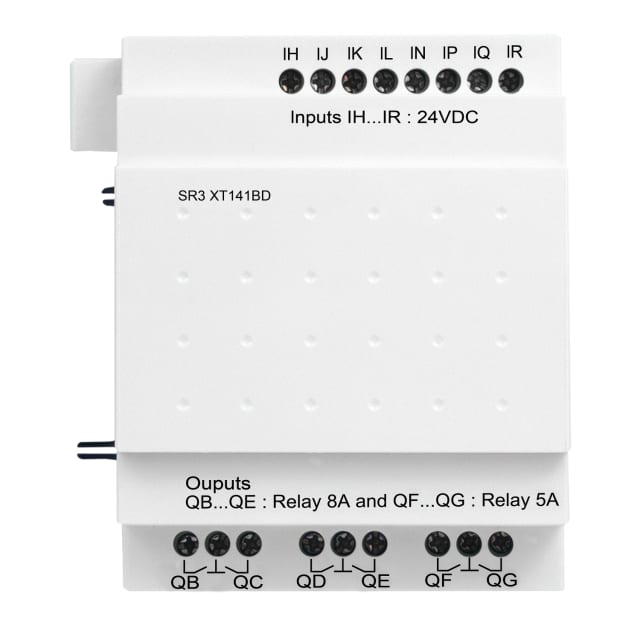

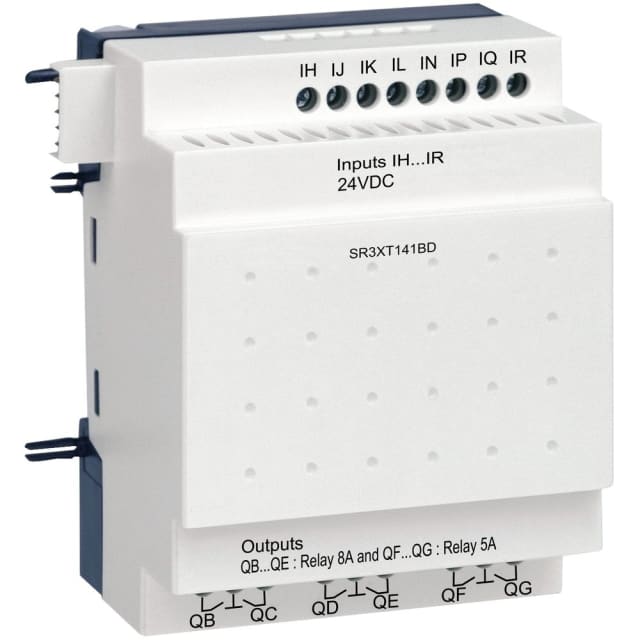

Le module extension E/S TOR Zelio Logic 24 V CC SR3XT141BD est conçu pour compléter une installation d’automatisation industrielle basée sur la gamme Zelio Logic SR2/SR3. Il apporte 14 points d’entrées/sorties numériques supplémentaires dans un format compact, avec 8 entrées numériques et 6 sorties relais. Cette configuration le rend particulièrement adapté aux coffrets de commande, automatismes simples, séquences machine, gestion d’auxiliaires, signalisation et pilotage de charges tout ou rien.

Configuration 8 entrées numériques et 6 sorties relais

Ce module d’extension fonctionne sous alimentation 24 V courant continu et met à disposition 8 entrées TOR pour la remontée d’informations terrain ainsi que 6 sorties numériques à relais. Les sorties relais permettent de piloter différents organes de commande en tout ou rien, avec un courant de coupure donné à 8 A. Cette architecture est intéressante lorsqu’il faut interfacer capteurs, contacts, boutons, fins de course, voyants, avertisseurs ou actionneurs dans une logique de commande claire et évolutive.

Intégration simple dans un coffret industriel compact

Avec des dimensions de 72 mm de largeur, 90 mm de hauteur et 59,5 mm de profondeur, ce module trouve facilement sa place dans une armoire ou un coffret électrique. Il accepte un montage sur rail profilé et un montage mural ou direct selon l’implantation retenue. Sa mise en place frontale possible facilite également l’organisation du câblage et l’accès en façade dans les ensembles compacts où chaque millimètre compte.

Extension dédiée aux applications de logique câblée et de commande locale

Le SR3XT141BD est pensé pour les applications de commande locale qui n’exigent pas de communication réseau ou de bus de terrain. Il ne comporte ni interface Ethernet industriel, ni ports série, ni USB, ni fonctions de communication telles que Modbus, TCP/IP, CAN, PROFIBUS ou PROFINET. Ce positionnement en fait un choix cohérent pour les automatismes autonomes, les machines spéciales simples, les équipements techniques de bâtiment industriel et les fonctions annexes de pilotage sans couche de communication complexe.

Module d’extension TOR sans fonctions analogiques ni affichage

Ce modèle est orienté exclusivement vers les signaux numériques. Il ne dispose d’aucune entrée analogique ni sortie analogique, et ne comporte pas d’affichage intégré. Il convient donc aux projets où l’objectif est d’ajouter des points TOR supplémentaires sur une base Zelio Logic existante, sans surdimensionner l’installation avec des fonctions inutiles. Cette spécialisation facilite le choix du bon module lorsqu’on recherche avant tout une extension discrète, claire à intégrer et centrée sur les besoins terrain essentiels.

Protection IP20 et usage en environnement d’automatisme en armoire

Sa classe de protection IP20 indique une utilisation adaptée à l’intérieur d’un coffret ou d’une enveloppe de protection. Ce format correspond aux usages classiques en automatisation industrielle, où le module est installé aux côtés d’autres composants de commande, de protection et de distribution. Sa faible absorption de puissance de 1,1 W participe à une intégration maîtrisée dans les ensembles compacts, en limitant les contraintes énergétiques sur l’alimentation de commande.

Un choix pertinent pour compléter une base Zelio Logic SR2/SR3

Ce module extension E/S TOR Zelio Logic s’adresse aux professionnels qui souhaitent augmenter le nombre de points disponibles sur une architecture existante de la série Zelio Logic SR2/SR3, tout en conservant une logique d’installation simple et lisible. Grâce à son alimentation 24 V CC, ses 8 entrées numériques, ses 6 sorties relais et son format compact pour coffret, il répond efficacement aux besoins d’extension sur de nombreuses applications de contrôle industriel et de gestion d’équipements techniques.
