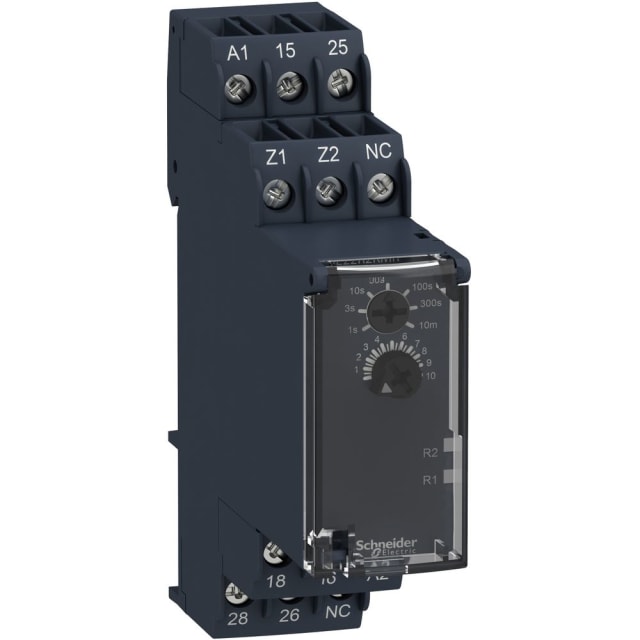

Relais temporisé marche arrêt 24-240V 2 contacts RE22R2KMR

Relais temporisé marche arrêt pour automatismes et commandes différées

Ce relais temporisé marche arrêt est conçu pour gérer une temporisation à la retombée sur vos circuits de commande. Il convient parfaitement aux applications où la sortie doit rester active pendant une durée réglée après la coupure du signal d’alimentation ou de commande. Cette logique de fonctionnement est particulièrement utile pour la ventilation temporisée, le maintien d’un contact après arrêt, certaines séquences de désactivation ou les automatismes simples en armoire électrique.

Large plage d’alimentation 24 à 240 V AC/DC pour une intégration facilitée

Grâce à sa large tension d’alimentation de 24 à 240 V en courant alternatif comme en courant continu, ce relais temporisé s’intègre facilement dans des environnements de commande variés sans multiplier les références. Il accepte le 24 à 240 V AC en 50/60 Hz ainsi que le 24 à 240 V DC, ce qui simplifie le choix du matériel lors de la conception, du remplacement ou de la maintenance d’un tableau électrique.

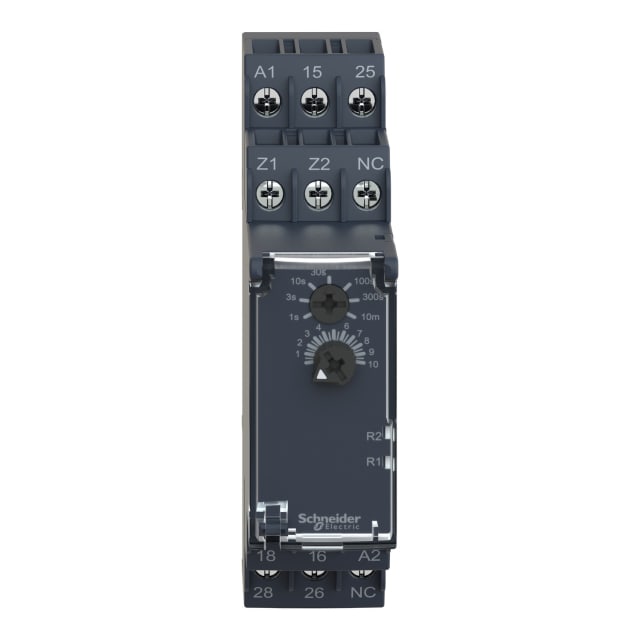

Temporisation réglable de 0,05 seconde à 10 minutes

Le réglage de temporisation couvre une plage de 0,05 seconde à 600 secondes, soit jusqu’à 10 minutes. Cette amplitude permet d’adapter précisément le comportement du relais à l’application visée, qu’il s’agisse d’un maintien très court sur un ordre de coupure ou d’un délai plus long sur un circuit auxiliaire. Cette souplesse est intéressante pour les armoires de commande, les automatismes de process et les fonctions de séquencement simples.

Deux contacts inverseurs pour piloter plusieurs états de commande

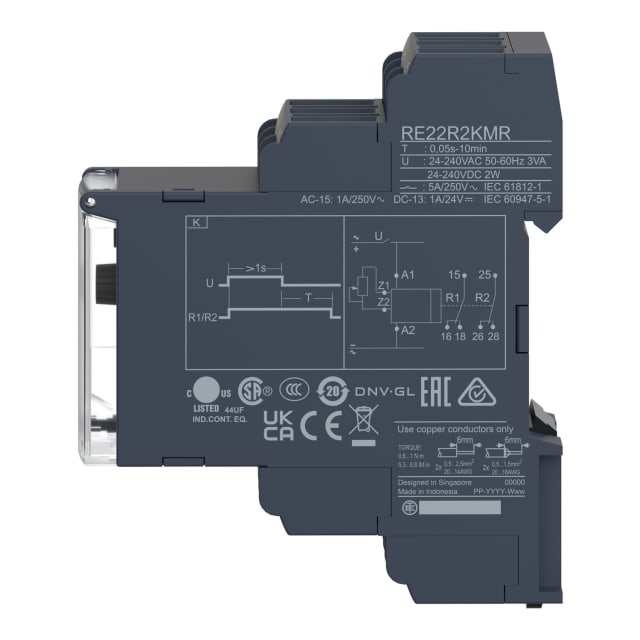

Le relais dispose de 2 contacts inverseurs temporisés, avec un courant nominal de 5 A. Cette configuration permet de gérer simultanément plusieurs informations de commande, par exemple un maintien d’alimentation sur un circuit et un report d’état sur un autre. La présence de deux inverseurs apporte davantage de flexibilité qu’un simple contact NO ou NF, notamment pour les montages de signalisation, d’interverrouillage ou de commutation auxiliaire.

Format modulaire compact pour rail DIN dans les tableaux électriques

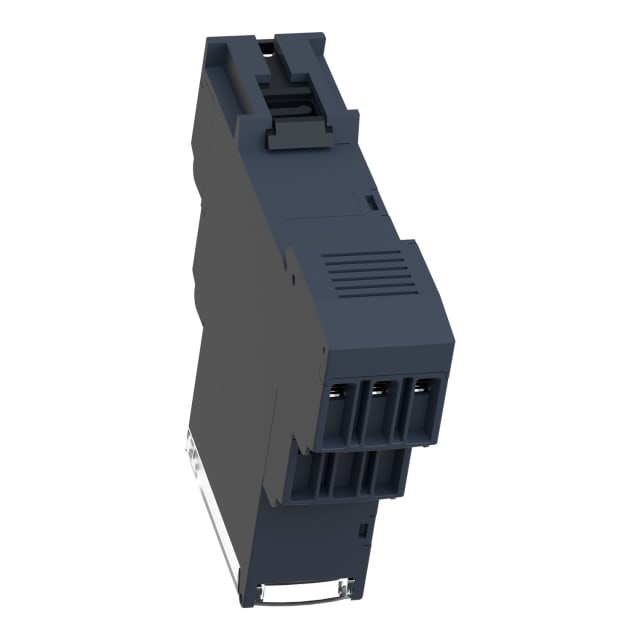

Avec une largeur de 22,5 mm, une hauteur de 90 mm et une profondeur de 73 mm, ce relais temporisé adopte un format compact adapté au montage sur profilé chapeau. Son encombrement réduit facilite l’implantation dans les coffrets et armoires où l’espace disponible doit être optimisé. Il s’intègre naturellement dans les ensembles modulaires de distribution et de commande, tout en restant lisible et pratique à positionner dans un tableau.

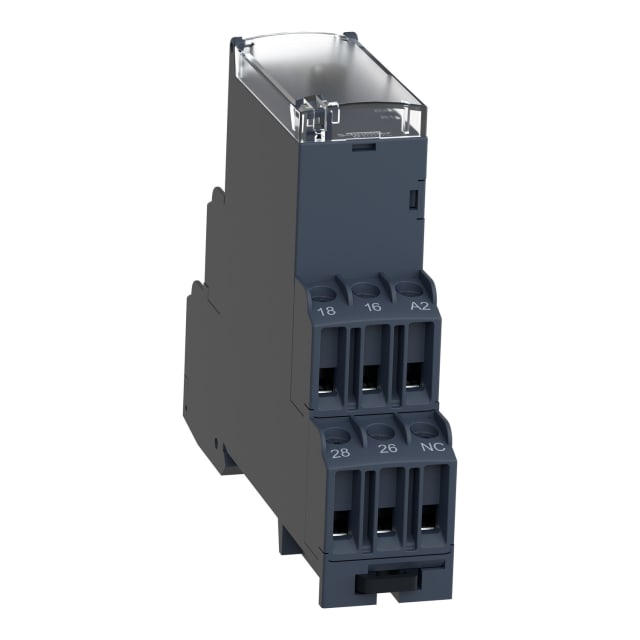

Raccordement à vis pour un câblage clair et maîtrisé

Le raccordement électrique à vis convient aux installateurs recherchant un câblage direct, propre et stable dans le temps. Ce type de connexion est bien adapté aux interventions en atelier comme sur site, notamment lors du repérage des conducteurs, du serrage contrôlé et des opérations de remplacement. Pour les tableaux de commande, cela contribue à une mise en œuvre simple et structurée, en cohérence avec les pratiques habituelles en appareillage modulaire.

Une solution ciblée pour la fonction retardée à la retombée

Ce modèle est dédié à une fonction précise : la temporisation à la retombée. Il ne s’agit pas d’un relais multifonction, mais d’une solution orientée vers un besoin clair de maintien temporisé après coupure. Ce positionnement est intéressant pour les acheteurs qui veulent éviter toute ambiguïté au moment du choix et sélectionner un relais temporisé marche arrêt directement adapté à une logique de désactivation différée, sans fonctions inutiles à paramétrer.
