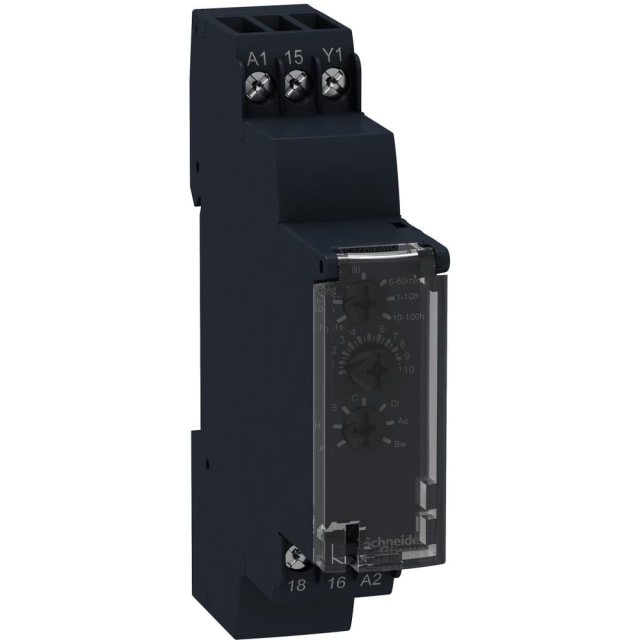

Relais temporisé multifonction 24-240 V 1 RT RE17RMMU

Relais temporisé multifonction compact pour automatismes modulaires

Le relais temporisé multifonction RE17RMMU de la gamme Harmony Timer Relays est conçu pour ajouter des fonctions de temporisation précises dans un tableau électrique sans encombrer le rail DIN. Son format modulaire de 17,5 mm permet une intégration simple dans les armoires et coffrets où chaque module compte. Il convient particulièrement aux montages de commande, de signalisation, de ventilation, d’éclairage technique ou de séquences simples, lorsqu’une logique temporisée est nécessaire sans recourir à un automate.

Large plage d’alimentation AC/DC pour une intégration plus souple

Ce relais temporisé accepte une alimentation de commande étendue de 24 à 240 V en AC 50/60 Hz et 24 V en DC, ce qui facilite son adaptation à de nombreuses architectures électriques existantes. Cette polyvalence réduit les contraintes de choix en rénovation comme en création d’installation, tout en simplifiant la gestion des références dans les environnements techniques où plusieurs tensions de commande peuvent coexister.

Fonctions de temporisation multiples pour des schémas de commande variés

Le RE17RMMU est un modèle multifonction pensé pour couvrir de nombreux besoins de temporisation avec un seul appareil. Il prend en charge notamment le retard à l’enclenchement, le retard à la retombée, le conformateur d’impulsion, le passage à l’enclenchement, le passage au déclenchement, ainsi que des fonctions clignotantes à temps fixe commençant par impulsion ou par pause. Il intègre aussi des fonctions synchronisantes réglables. Cette richesse fonctionnelle le rend particulièrement utile pour piloter des séquences répétitives, des cycles de marche/arrêt ou des commandes temporisées sur contacteurs, voyants, ventilateurs et auxiliaires.

Réglage étendu de 0,1 seconde à 100 heures

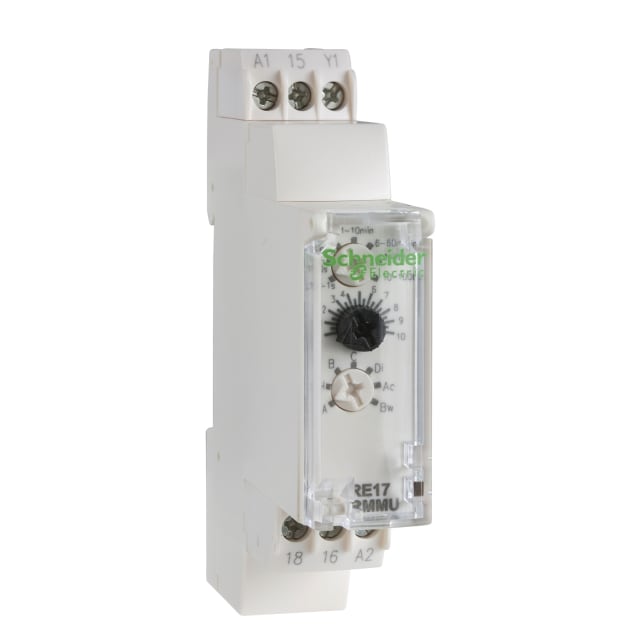

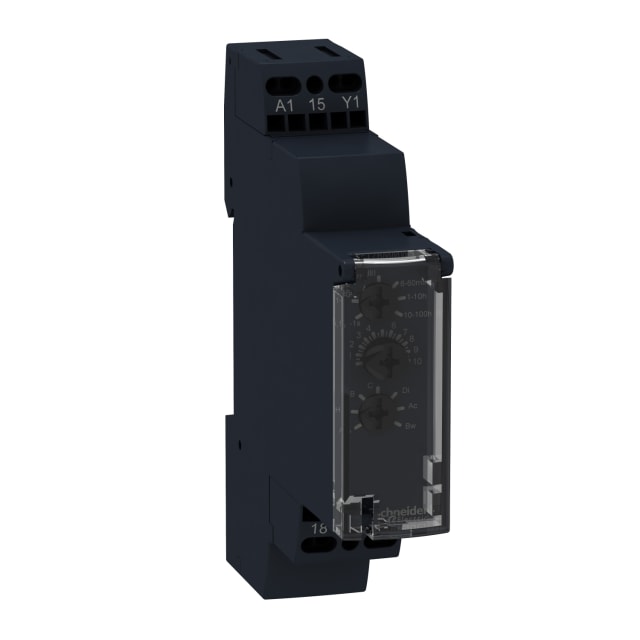

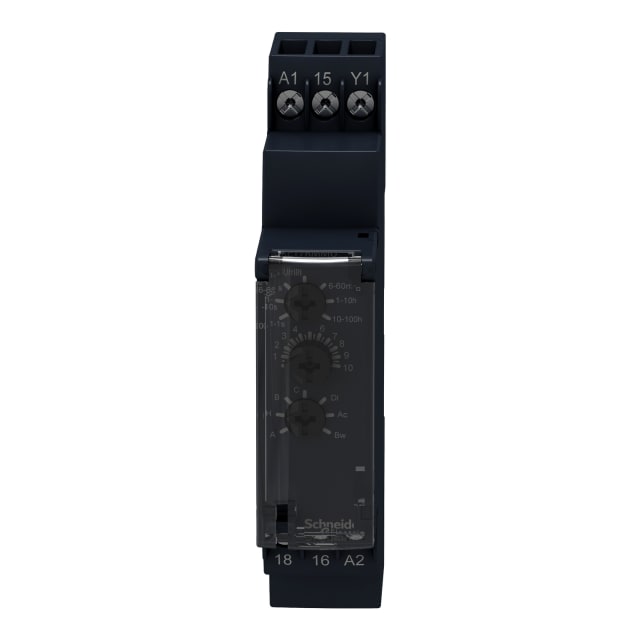

Avec un domaine de temporisation allant de 0,1 seconde à 360000 secondes, soit jusqu’à 100 heures, ce relais répond aussi bien aux temporisations très courtes qu’aux cycles longs. Ce large éventail permet d’ajuster finement les scénarios de commande selon l’application : impulsion brève, maintien retardé, alternance cyclique ou délai prolongé avant action. Les réglages par commandes rotatives permettent une mise au point lisible et pratique directement en façade.

Sortie inverseur 8 A pour pilotage de circuits de commande

L’appareil dispose d’un contact inverseur instantané 1 RT avec courant nominal de 8 A. Cette configuration est adaptée aux circuits de commande et d’asservissement nécessitant une commutation simple et claire entre ouverture et fermeture selon la temporisation choisie. Pour l’intégrateur comme pour le mainteneur, ce type de sortie offre une grande souplesse de câblage dans les montages de pilotage d’organes auxiliaires.

Montage rail DIN et raccordement à vis pour une mise en œuvre directe

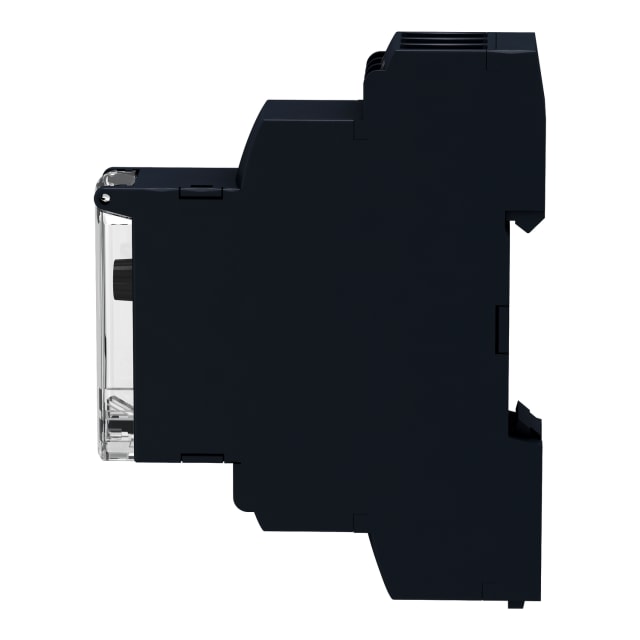

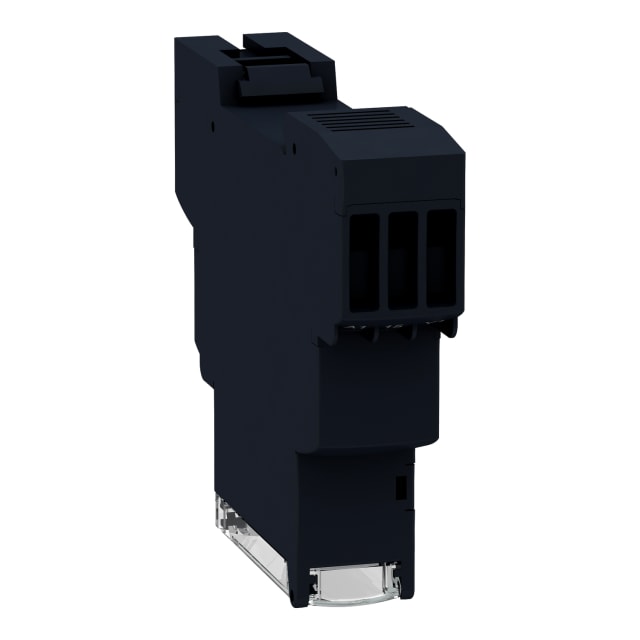

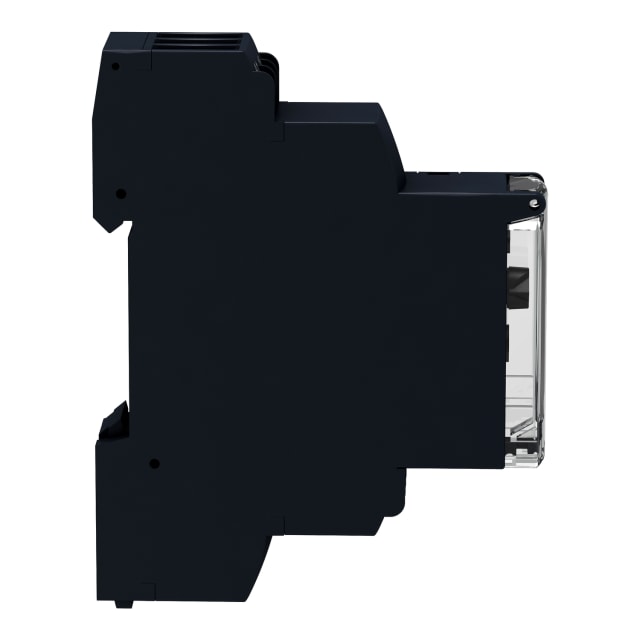

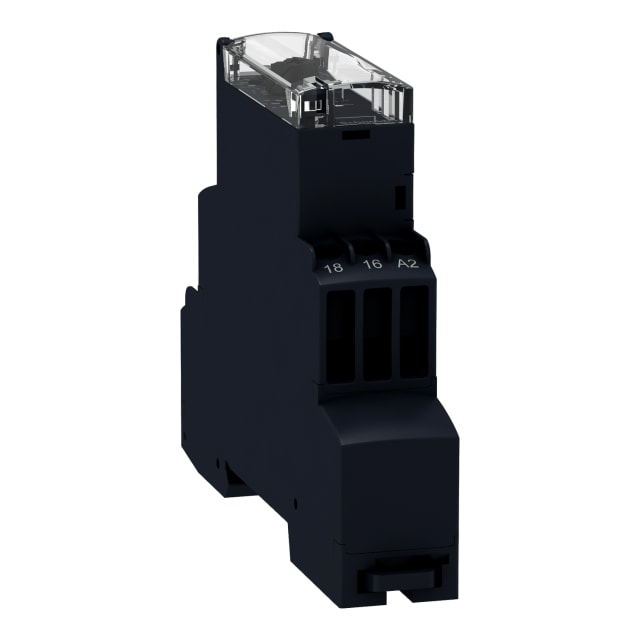

Prévu pour un montage sur profilé chapeau, ce relais temporisé s’intègre naturellement dans les tableaux modulaires. Son raccordement à vis répond aux habitudes de câblage en environnement tertiaire et industriel léger, avec une connexion simple à contrôler lors de l’installation ou des opérations de maintenance. Son format étroit, sa hauteur de 90 mm et sa profondeur de 72 mm facilitent l’implantation dans les enveloppes modulaires tout en conservant une bonne lisibilité des réglages en face avant.

Une solution adaptée aux rénovations et aux automatismes câblés simples

Ce relais temporisé multifonction est particulièrement pertinent lorsqu’il faut moderniser une commande existante ou ajouter une temporisation spécifique dans un schéma câblé sans complexifier l’installation. Il permet de créer des fonctions utiles de séquencement, de battement, d’impulsion ou de retard avec un seul module, dans un encombrement réduit. Pour les professionnels recherchant une solution modulaire, polyvalente et facile à intégrer dans un tableau électrique, le RE17RMMU constitue un choix efficace pour enrichir rapidement une logique de commande.
