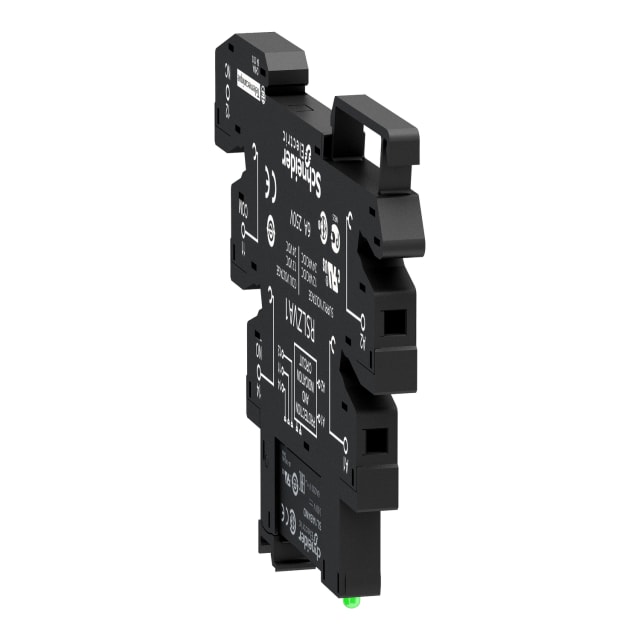

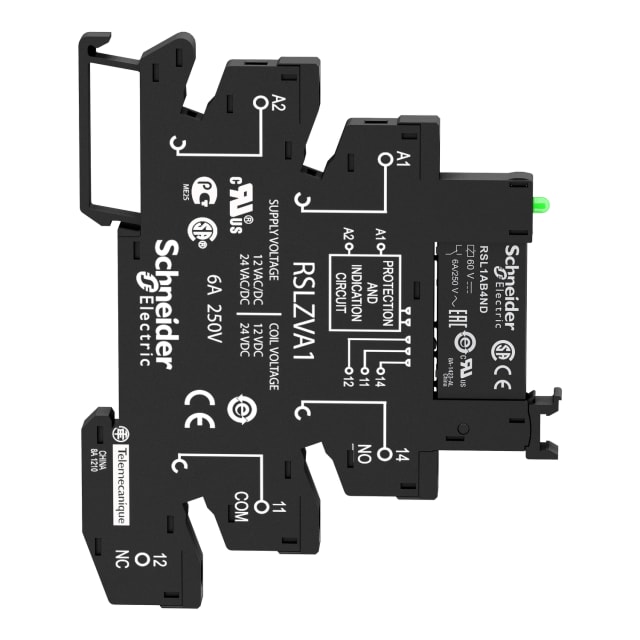

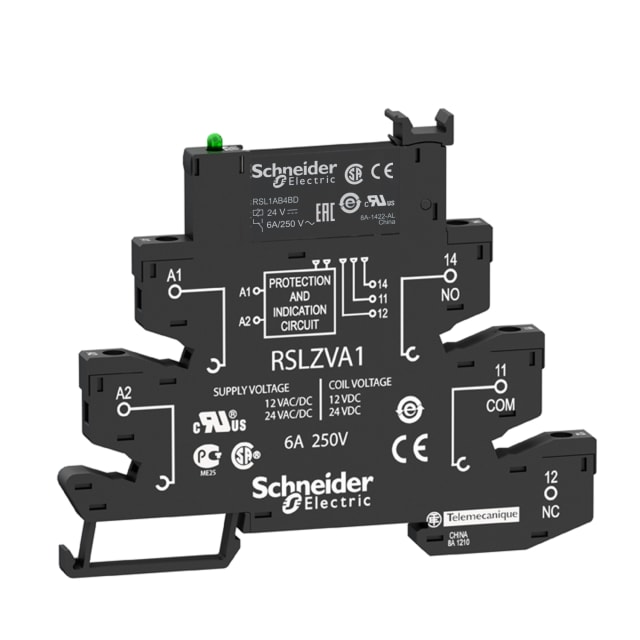

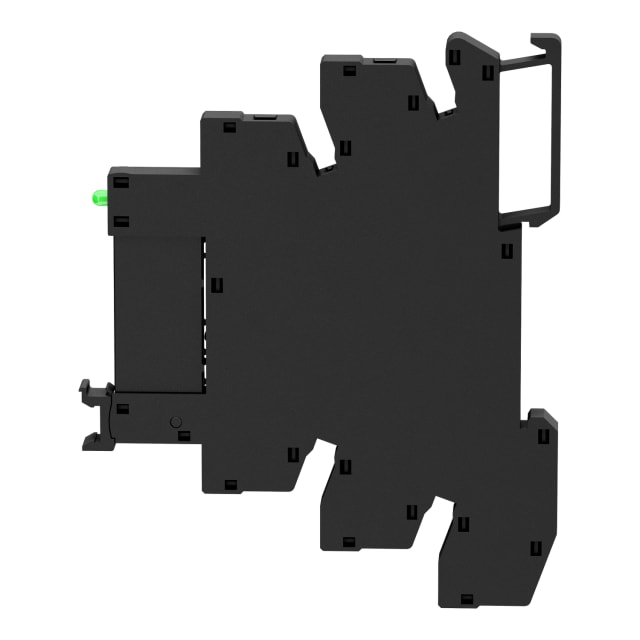

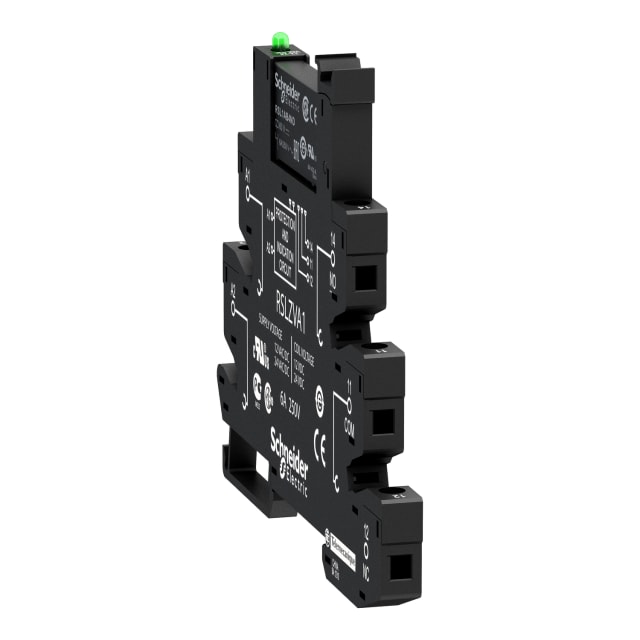

Relais interface mince 24 V avec embase à vis RSL1PVBU

Relais interface mince 24 V avec embase à vis pour automatismes compacts

Ce relais interface mince 24 V avec embase à vis est conçu pour l’interfaçage des signaux dans les armoires et équipements industriels où l’encombrement doit rester maîtrisé. Issu de la gamme Harmony Electromechanical Relays, il se présente sous forme d’ensemble complet prêt à intégrer, avec relais et socle associés. Son format étroit de 6,2 mm permet d’optimiser l’implantation sur rail tout en conservant une fonction de commutation claire et facile à repérer dans un câblage dense.

Commande 24 V AC/DC adaptée aux circuits de pilotage courants

La commande accepte une alimentation 24 V en AC 50 Hz, AC 60 Hz ou DC, ce qui facilite son intégration dans de nombreux schémas de commande sans multiplier les variantes. Cette polyvalence est particulièrement utile en maintenance, en rétrofit ou lors de la conception d’armoires mixtes. Son fonctionnement monostable et non polarisé répond aux besoins classiques de report d’état, d’isolement entre commande et puissance, ou de duplication de contacts dans les circuits automatisés.

1 contact inverseur 6 A pour les fonctions d’interface et de commutation

Ce modèle dispose d’un contact inverseur simple, pratique pour commuter une information, basculer entre deux états ou créer une interface entre automate, capteur, voyant, électrovanne ou autre organe de commande. Son courant nominal de 6 A le rend adapté aux usages d’interface industrielle nécessitant une capacité de commutation supérieure à celle d’une simple sortie logique. Il convient ainsi aussi bien aux circuits de commande qu’aux applications demandant un relais intermédiaire compact entre l’automate et la charge.

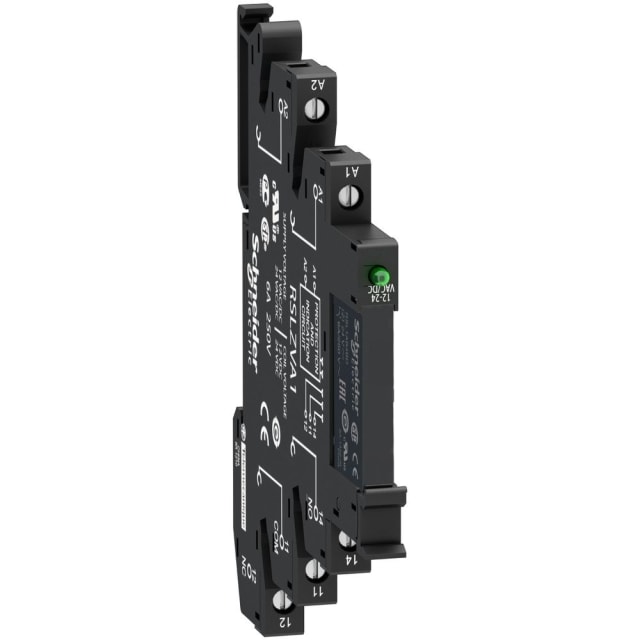

Embase à vis prémontée pour un câblage net et une mise en œuvre rapide

La présence de l’embase à vis prémontée simplifie la préparation et l’installation du produit. Le raccordement à vis reste une solution appréciée en environnement technique pour obtenir un serrage direct, lisible et facile à contrôler lors des opérations de câblage ou de maintenance. Les bornes amovibles apportent un vrai confort d’intervention : elles facilitent le remplacement ou la dépose du relais sans reprendre entièrement le câblage existant, ce qui est un avantage concret dans les coffrets déjà équipés.

Affichage LED et circuit de protection pour une lecture immédiate de l’état

Le relais est équipé d’un affichage LED qui permet d’identifier rapidement l’état de la commande. Cette visualisation est utile pour le diagnostic, les essais de mise en service et la maintenance quotidienne, notamment lorsque plusieurs relais sont installés côte à côte. L’intégration d’un circuit de protection ajoute un niveau de maîtrise complémentaire dans les circuits de commande, en particulier lorsque le relais est piloté par des équipements électroniques ou des sorties d’automate nécessitant une interface propre et structurée.

Format mince pour tableaux et coffrets à forte densité

Avec une largeur de 6,2 mm, une hauteur de 78,6 mm et une profondeur de 95 mm, ce relais interface mince est pensé pour les installations où chaque module compte. Il s’intègre facilement dans les tableaux de commande, coffrets industriels et ensembles d’automatisme comportant de nombreuses interfaces. Son indice de protection IP40 correspond à un usage en environnement protégé, typiquement à l’intérieur d’une enveloppe ou d’une armoire électrique, où l’on recherche avant tout compacité, lisibilité et simplicité d’implantation.

Un choix pertinent pour l’interfaçage entre automate, capteurs et actionneurs

Ce relais d’interface convient particulièrement aux fonctions de séparation galvanique, d’adaptation de signal et de report de commande dans les architectures industrielles. Il trouve naturellement sa place entre un PLC et un actionneur, dans les circuits de commande câblée, les modules de signalisation, les séquences de commutation auxiliaires ou les applications demandant des contacts guidés de force. Pour l’installateur comme pour le mainteneur, c’est une solution lisible et compacte pour structurer proprement les liaisons de commande en 24 V.
