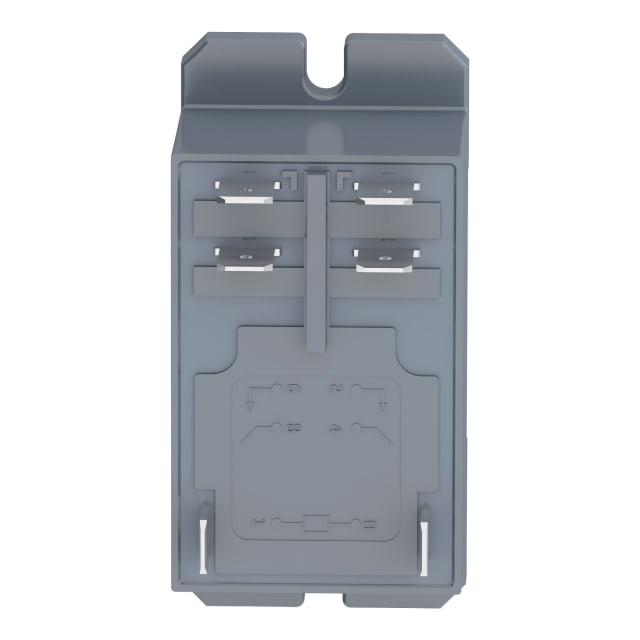

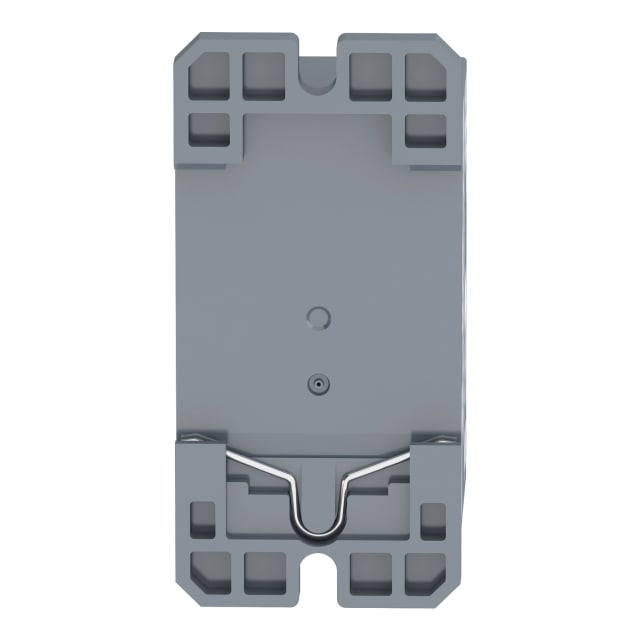

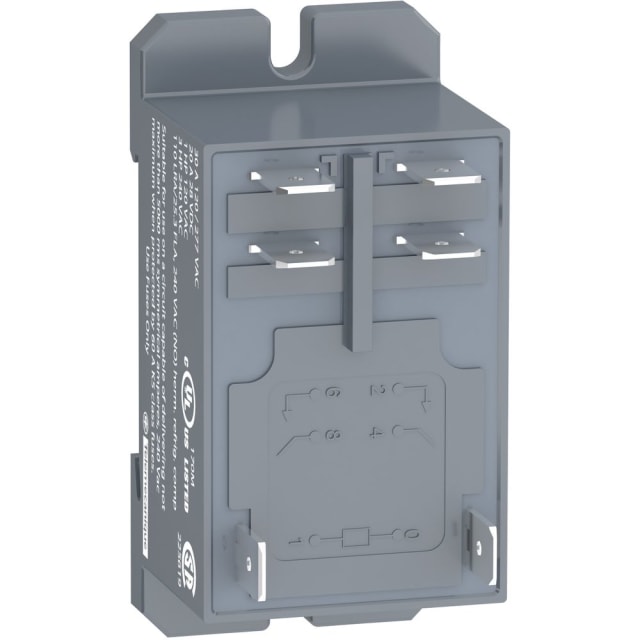

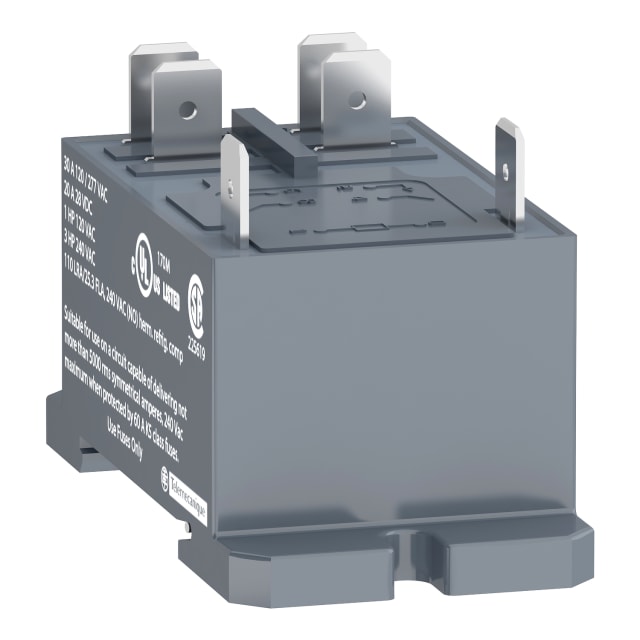

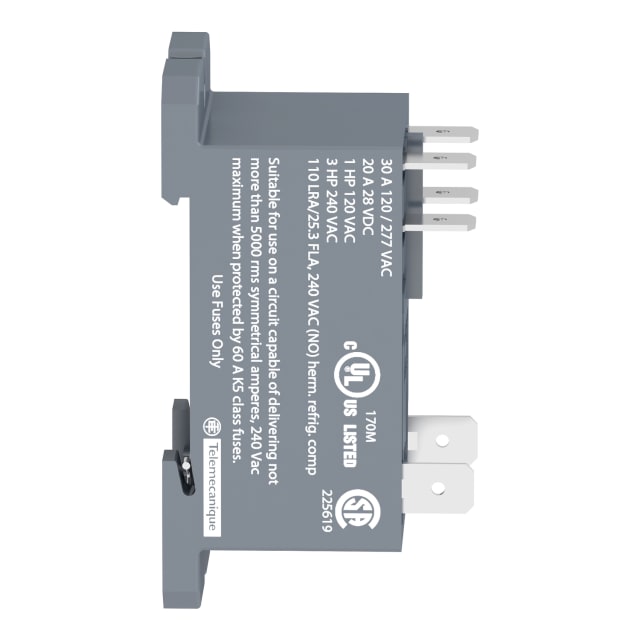

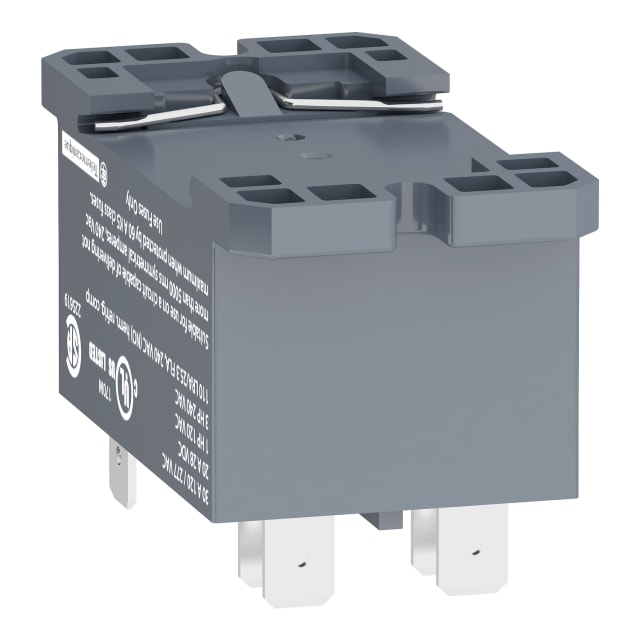

Relais de puissance 2 NO 12V CC montage panneau RPF2AJD

Relais de puissance 2 NO 12V CC pour commande et commutation de charges

Le relais de puissance RPF2AJD est un modèle électromécanique de la gamme Harmony conçu pour la commutation de circuits en 12 V CC avec une intensité nominale élevée. Sa configuration à 2 contacts normalement ouverts convient particulièrement aux fonctions de commande, d’interface et de transfert de puissance dans les armoires industrielles, équipements automatisés, coffrets de pilotage et ensembles de distribution technique. Ce format répond aux besoins des installations qui demandent un relais compact capable de piloter des charges tout en restant simple à intégrer sur panneau.

Configuration 2 NO et fonctionnement monostable adaptés aux automatismes

Avec ses 2 contacts à fermeture, ce relais est adapté aux logiques de commande où l’alimentation de la bobine doit provoquer l’établissement du circuit, puis le retour automatique à l’état initial dès la coupure de la commande. Son fonctionnement monostable en courant continu 12 V facilite l’intégration dans de nombreux schémas d’automatisme, de pilotage de contacteurs, de commande de résistances, de ventilation, d’éclairage technique ou d’équipements auxiliaires. Cette architecture 2 NO est aussi pertinente lorsqu’il faut commuter simultanément deux lignes ou séparer proprement deux circuits commandés par le même ordre.

Courant nominal 30 A pour applications de puissance et charges soutenues

Ce relais de puissance est prévu pour un courant nominal de 30 A, ce qui le destine aux applications plus exigeantes qu’un relais d’interface standard. Il convient lorsque la sortie de commande doit agir sur des charges nécessitant une capacité de commutation importante, tout en conservant un encombrement maîtrisé. Pour l’installateur comme pour l’intégrateur, cela permet de disposer d’un relais 12 V CC capable d’être utilisé dans des ensembles industriels où la tenue en courant constitue un critère déterminant.

Montage panneau avec raccordement par languettes pour une mise en œuvre rapide

La version RPF2AJD est pensée pour un montage panneau et un raccordement électrique par connexion à languettes. Ce principe de branchement facilite les opérations de câblage, de maintenance et de remplacement dans les équipements où la rapidité d’intervention compte. Les bornes amovibles apportent également davantage de souplesse lors du montage ou des opérations de repérage en atelier. Ce type d’implantation est particulièrement intéressant dans les coffrets et machines où l’on recherche une implantation claire et accessible des organes de commutation.

Format compact pour coffrets, armoires et ensembles électrotechniques

Avec des dimensions de 33,7 mm de largeur, 68,5 mm de hauteur et 39,2 mm de profondeur, ce relais offre un format compact pour sa catégorie. Il s’intègre facilement dans des espaces techniques contraints, que ce soit en rénovation d’armoire, en ajout de fonction de commande ou dans la conception d’un nouvel ensemble. Son indice de protection IP40 le destine à une installation en environnement protégé, typiquement à l’intérieur d’un coffret ou d’une enveloppe adaptée.

Contacts guidés de force pour fonctions de commande exigeantes

La présence de contacts guidés de force constitue un point important pour certaines architectures de commande et de surveillance d’état. Cette conception est recherchée lorsque le comportement mécanique des contacts doit rester cohérent dans des circuits de contrôle, de signalisation ou d’asservissement. Dans une installation industrielle, cela peut faciliter la conception de fonctions de commande plus structurées, notamment lorsqu’un retour d’état ou une logique de sécurité machine doit s’appuyer sur une commutation électromécanique clairement définie.

Une solution pertinente pour interfaces industrielles, machines et protection de circuits

Ce relais Harmony trouve naturellement sa place dans les interfaces et relais industriels, les systèmes automatisés câblés, les commandes auxiliaires et certaines applications de protection ou de pilotage de transformateurs et d’équipements triphasés via circuit de commande. Son alimentation en 12 V CC le rend compatible avec de nombreuses architectures de contrôle issues de l’automatisme industriel. Pour une boutique de matériel électrique, c’est un choix cohérent dès lors qu’il faut un relais de puissance 2 NO, montage panneau, capable d’assurer une commutation franche sur des installations techniques demandant une intensité nominale élevée.
