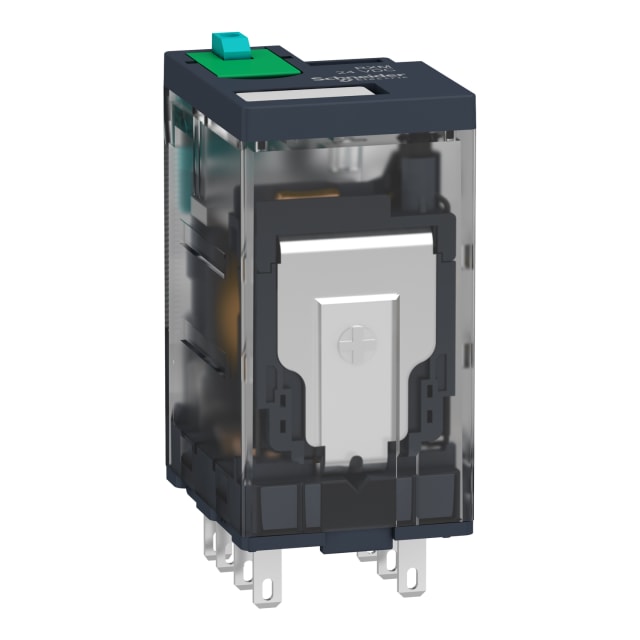

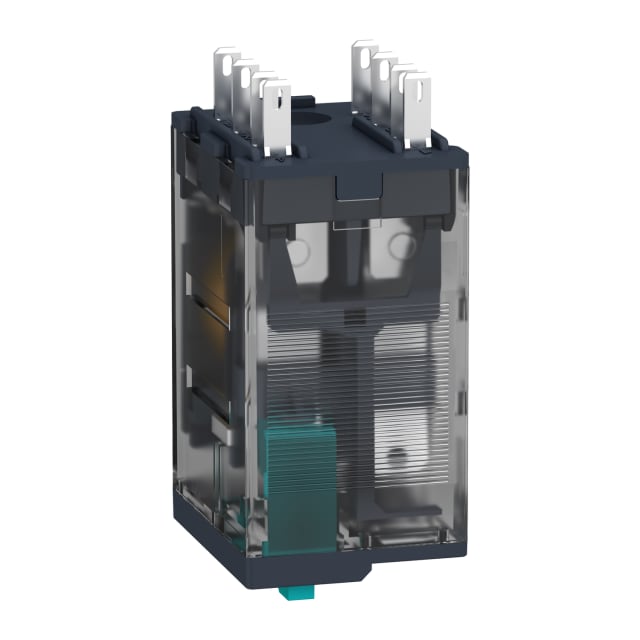

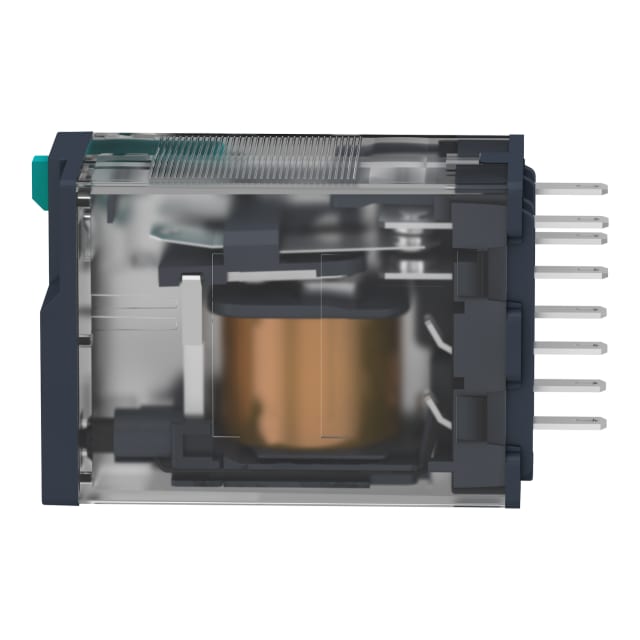

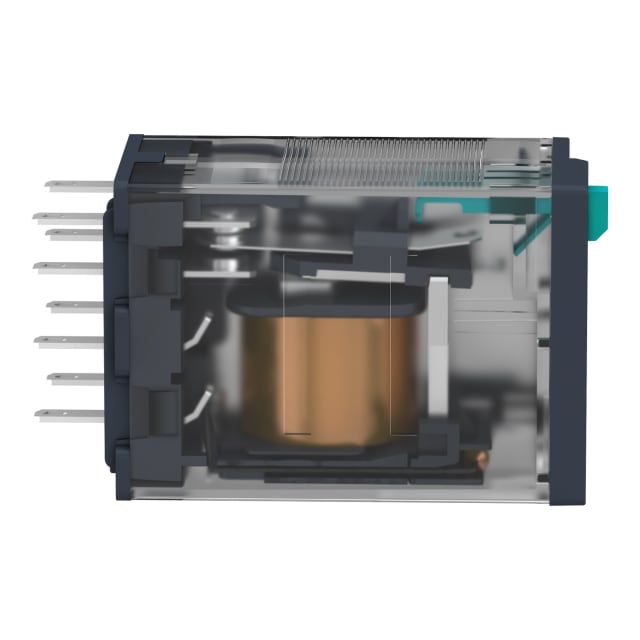

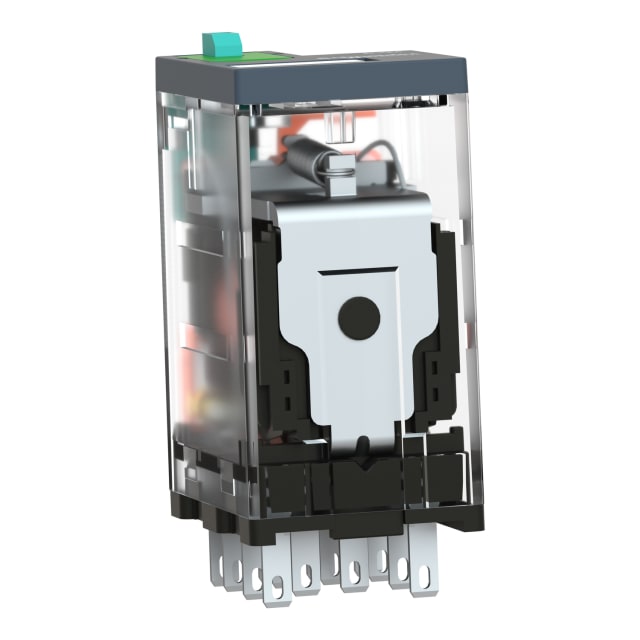

Relais de puissance miniature 4 contacts 24 V CC RXM4AB1BD

Relais de puissance miniature 4 contacts 24 V CC pour automatisme et interface de commande

Le RXM4AB1BD est un relais de puissance miniature enfichable de la gamme Harmony Electromechanical Relays, conçu pour les fonctions d’interface entre circuits de commande et organes de puissance en environnement industriel. Avec sa bobine de commande en 24 V CC, ses 4 contacts inverseurs et son calibre de 6 A, il convient aux applications d’automatisme câblé, aux armoires de commande, aux interfaces de sorties d’automates et aux circuits de report d’état nécessitant plusieurs contacts de commutation dans un encombrement réduit.

Configuration 4 contacts inverseurs pour multiplier les fonctions de commutation

Sa configuration 4 C/O permet de piloter simultanément plusieurs circuits à partir d’un même ordre de commande. Ce format est particulièrement utile lorsqu’il faut séparer des fonctions de signalisation, d’autorisation, de report ou de basculement sans ajouter plusieurs relais distincts. Le fonctionnement monostable assure un retour à l’état initial dès la disparition de la tension de commande, ce qui le rend adapté aux logiques de commutation classiques en automatisme industriel.

Commande en 24 V CC adaptée aux installations de contrôle modernes

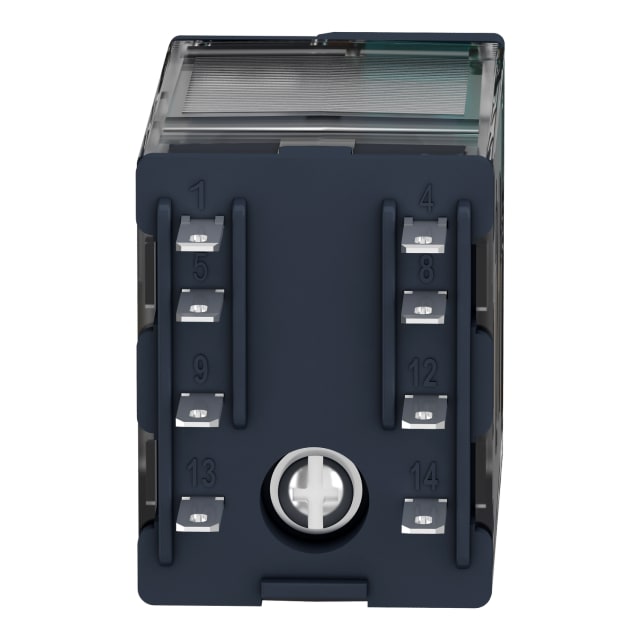

Alimenté exclusivement en courant continu 24 V, ce relais s’intègre naturellement dans les architectures de commande les plus courantes en coffret industriel. Il répond aux besoins des installations fonctionnant sur alimentation continue, notamment pour l’interface avec automates, modules de sortie, capteurs ou organes de commande. Son exécution à raccordement par broches prévoit un montage sur embase compatible, ce qui simplifie le remplacement du relais sans reprise du câblage du socle.

Format enfichable compact pour montage pratique en coffret

Avec des dimensions de 21 mm de large, 27 mm de haut et 55 mm de profondeur, ce relais miniature trouve facilement sa place dans les tableaux et armoires où l’optimisation de l’espace est importante. Comme il est livré sans socle, il permet de composer l’ensemble en fonction de la base choisie pour l’installation. Son format enfichable est recherché pour la maintenance, car il facilite les interventions, les contrôles et le remplacement du relais sur site sans démontage complet de l’interface.

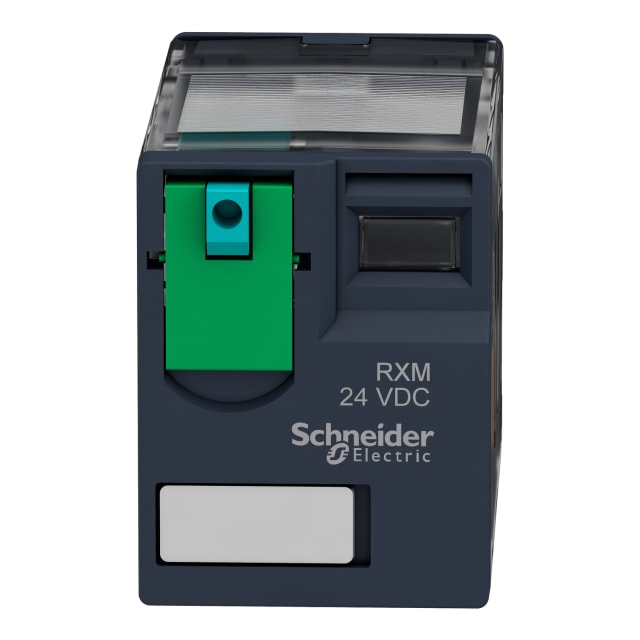

Bouton de test verrouillable et indicateur mécanique pour les opérations de contrôle

Ce modèle est équipé d’un bouton de test verrouillable en façade ainsi que d’un indicateur mécanique d’état. Ces éléments sont particulièrement utiles lors des phases de mise en service, de diagnostic ou de vérification de séquence, en permettant d’actionner le relais manuellement et de visualiser l’état des contacts. Cette lecture directe apporte un vrai confort d’exploitation en atelier comme en maintenance, notamment lorsque plusieurs relais sont regroupés dans une même armoire.

Caractéristiques utiles pour l’intégration en environnement industriel

Le relais dispose d’un indice de protection IP40 sur son enveloppe et d’une structure non polarisée, pratique pour certaines intégrations de commande en courant continu. Il ne comporte pas d’affichage LED ni de bornes amovibles, ce qui oriente ce modèle vers une solution simple, compacte et dédiée à la commutation par relais enfichable. Son courant nominal de 6 A permet de couvrir de nombreuses fonctions d’interface et de commande auxiliaire, dans le respect des caractéristiques prévues pour le circuit piloté.

Un choix pertinent pour les armoires d’automatisme, interfaces relais et commandes auxiliaires

Ce relais de puissance miniature 24 V CC convient aux intégrateurs, tableautiers, mainteneurs et industriels recherchant un relais d’interface 4 contacts pour piloter plusieurs informations ou organes depuis une seule commande. Il trouve sa place dans les automatismes industriels, machines, coffrets de régulation, armoires de process et ensembles de commande nécessitant un relais enfichable compact, clair à exploiter et facile à remplacer. Pour éviter toute erreur de sélection, il faut bien prévoir une application en 24 V CC, 4 inverseurs, 6 A, avec montage sur socle séparé.
