Relais enfichable 2 contacts 24V CC 5A LED RXG22BD

Relais enfichable 2 contacts 24 V CC pour automatisme et interface de commande

Ce relais enfichable 2 contacts 24 V CC est conçu pour les fonctions d’interface, de commutation et de report d’état dans les armoires électriques et circuits de commande. Son format compact permet une intégration simple dans les ensembles d’automatisme, de distribution et de pilotage, tout en apportant une solution claire pour séparer la commande de la puissance de signalisation ou de faible charge. Avec ses 2 contacts inverseurs et son calibre de 5 A, il convient aux applications où il faut multiplier les informations de sortie ou commuter deux circuits de manière nette et lisible.

Commande en courant continu 24 V avec fonctionnement monostable polarisé

Ce modèle fonctionne en 24 V CC avec une commande de type DC. Son entraînement monostable est adapté aux usages classiques de relais d’interface : la commutation s’effectue à l’alimentation de la bobine, puis le relais revient à sa position de repos dès la disparition de la commande. La version polarisée doit être câblée en respectant la polarité prévue, un point important lors de l’intégration dans un circuit de contrôle, d’automate ou de signalisation en courant continu.

Deux contacts inverseurs 5 A pour la commutation de circuits de commande

Grâce à ses 2 contacts sous forme de commutateurs, ce relais permet de gérer plusieurs états de sortie à partir d’un seul ordre de commande. Son courant nominal de 5 A le destine à la commutation de circuits de commande, d’entrées/sorties, de voyants, d’interfaces techniques ou d’équipements auxiliaires. Cette configuration est particulièrement utile lorsque l’on souhaite disposer à la fois d’un contact de travail et d’un contact de report, ou piloter deux chemins de signal distincts avec un seul relais.

LED intégrée et bouton de test verrouillable pour un diagnostic plus rapide

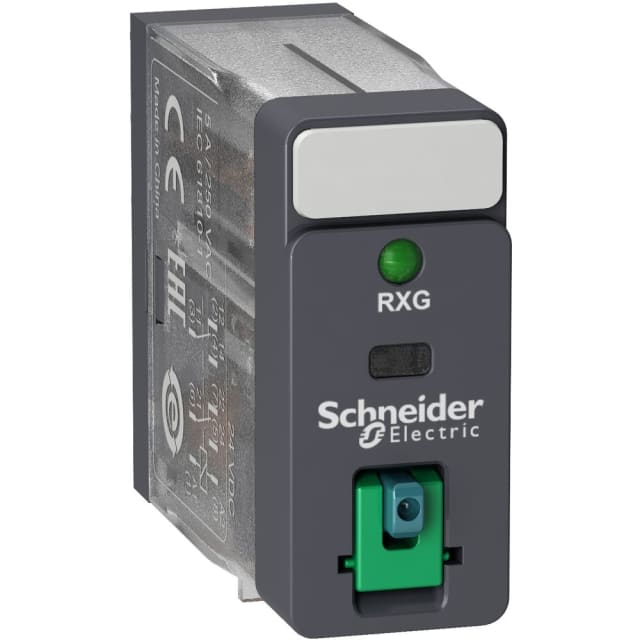

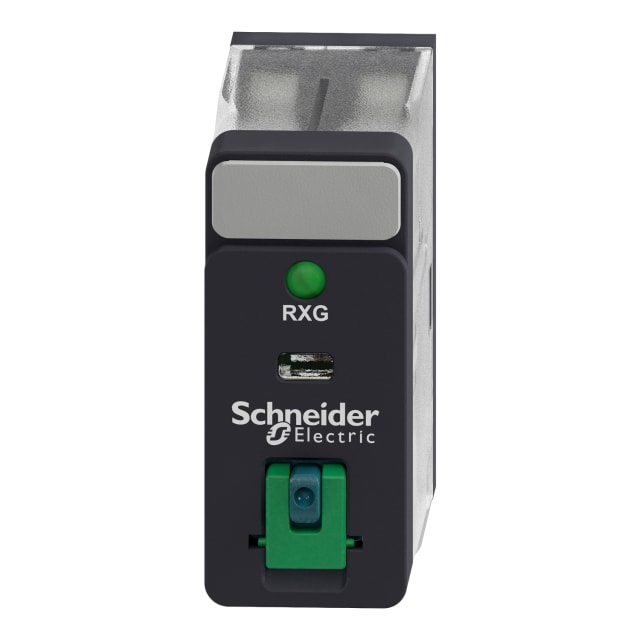

La présence d’une LED intégrée facilite immédiatement la lecture de l’état de la bobine en face avant. C’est un avantage concret pour le repérage en armoire, la mise en service et les opérations de maintenance. Ce relais est également associé à un bouton de test verrouillable, pratique pour vérifier le comportement du circuit sans solliciter la commande principale. Dans les environnements de câblage dense, ce type d’équipement aide à gagner du temps lors des contrôles fonctionnels et du dépannage.

Montage enfichable compact pour maintenance et remplacement facilités

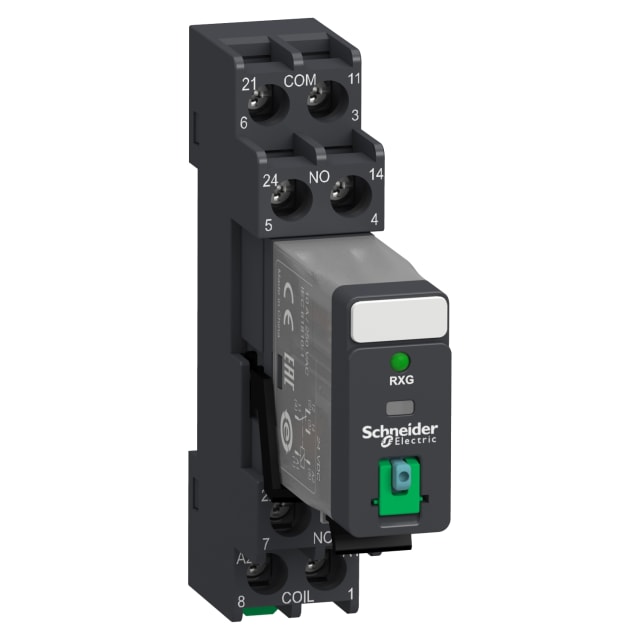

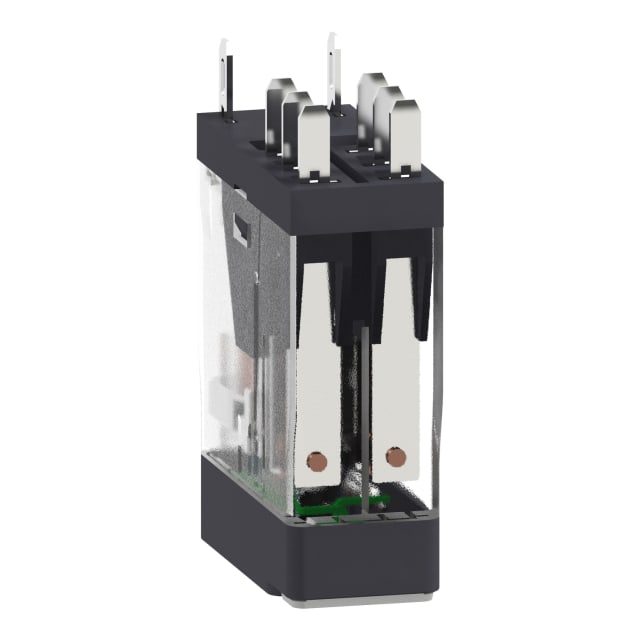

Le principe enfichable simplifie la pose et le remplacement du relais dans son embase compatible. Ce modèle n’est pas livré avec socle, ce qui permet de l’intégrer dans une installation existante ou de composer l’ensemble selon le besoin du tableau. Son raccordement électrique par connexion à languettes s’inscrit dans une logique de montage rapide et d’échange aisé lors des opérations de maintenance. Avec un encombrement réduit de 13 mm de largeur, 34,5 mm de hauteur et 28,8 mm de profondeur, il trouve facilement sa place dans les coffrets et tableaux où chaque millimètre compte.

Contacts guidés de force pour les montages exigeant une information d’état cohérente

Ce relais dispose de contacts guidés de force, une caractéristique recherchée dans certaines architectures de commande et de surveillance où la cohérence mécanique des positions de contact est importante. Ce point peut contribuer à sécuriser la logique d’information dans les montages de contrôle, d’interverrouillage ou de retour d’état. Pour l’intégrateur, cela apporte une meilleure maîtrise du comportement du relais dans les fonctions techniques où la lecture de position doit rester claire et sans ambiguïté.

Format de protection IP40 adapté à l’intégration en armoire électrique

Avec un indice de protection IP40, ce relais est destiné à une intégration dans un environnement protégé, typiquement à l’intérieur d’une armoire, d’un coffret ou d’un tableau électrique. Il s’insère naturellement dans les ensembles de commande, d’appareillage modulaire et de distribution technique. Ce positionnement en fait un choix pertinent pour les professionnels recherchant un relais enfichable 24 V CC à LED, compact et bien adapté aux besoins courants de l’automatisme et du pilotage électrique.
