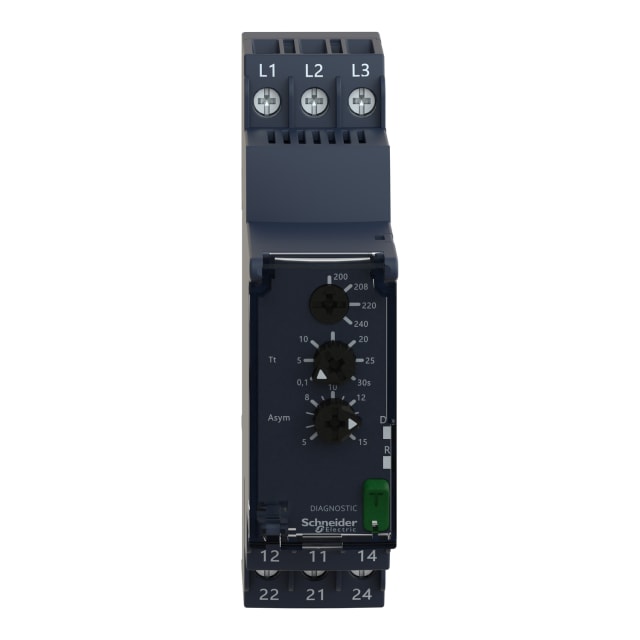

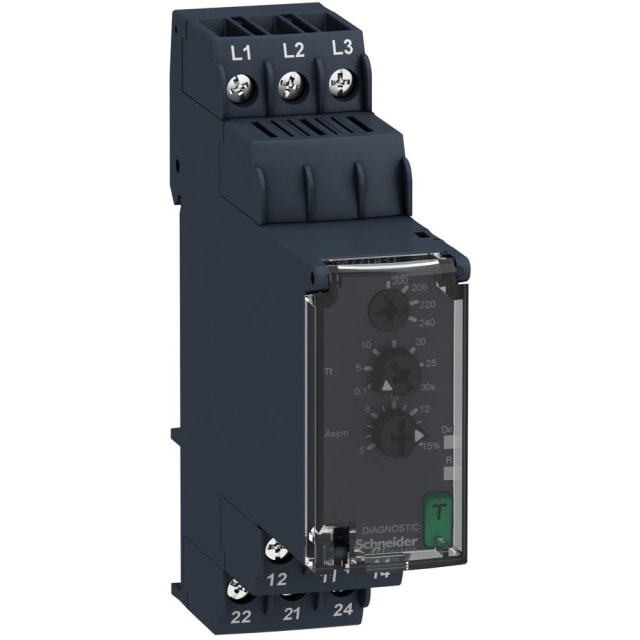

Relais de contrôle triphasé asymétrique 200-240V RM22TA31

Relais de contrôle triphasé pour surveiller l’alimentation 200 à 240 V AC

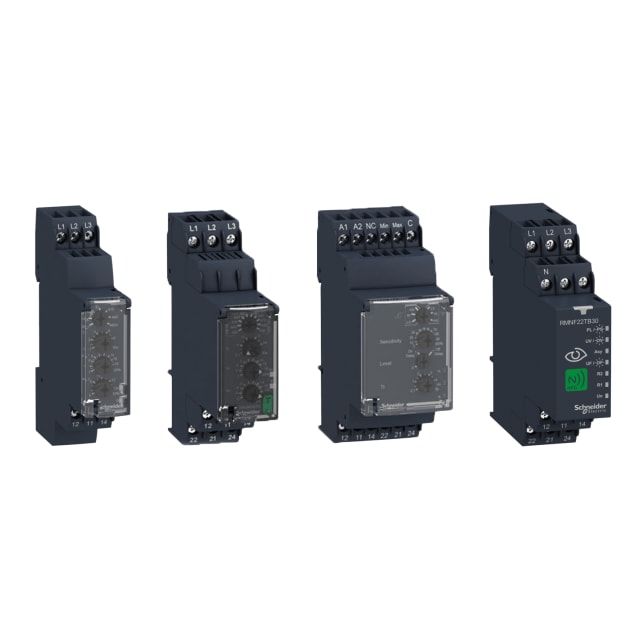

Le RM22TA31 est un relais de contrôle triphasé asymétrique conçu pour surveiller une alimentation triphasée comprise entre 200 et 240 V AC en 50/60 Hz. Il contrôle en continu l’état du réseau afin de sécuriser le fonctionnement des équipements sensibles en détectant les défauts les plus courants liés à l’alimentation. Ce modèle de la gamme Harmony Control Relays convient particulièrement aux armoires électriques, tableaux de distribution et circuits de commande nécessitant une surveillance permanente des phases.

Détection de l’ordre des phases, perte de phase et asymétrie

Ce relais assure trois fonctions essentielles de contrôle : la surveillance de l’ordre des phases, la reconnaissance de défaillance de phase et la détection d’asymétrie. Il permet ainsi d’éviter les dysfonctionnements liés à une inversion de phases, à la disparition d’une phase ou à un déséquilibre de tension pouvant perturber moteurs, pompes, ventilateurs, systèmes de levage ou automatismes. Cette combinaison de fonctions en fait une solution adaptée pour protéger les installations triphasées en amont des défauts d’alimentation.

Plage de fonctionnement adaptée aux réseaux triphasés 200 à 240 V

Le relais fonctionne avec une tension d’alimentation AC nominale de 200 à 240 V et accepte des limites d’alimentation de 160 à 288 V. Sa gamme de mesure est indiquée de 160 à 288 V, avec une surveillance triphasée phase à phase sur la plage 200 à 240 V. Cette configuration le destine aux applications où la stabilité de l’alimentation doit être vérifiée avant autorisation de fonctionnement, sans ajouter de fonctions inutiles comme la sous-tension ou la surtension lorsque seul le contrôle de phase et d’asymétrie est recherché.

Temporisation réglable pour éviter les déclenchements intempestifs

Le RM22TA31 intègre une temporisation de retour réglable de 0,1 à 30 secondes, utile pour filtrer les défauts fugitifs et adapter la réaction du système au comportement réel de l’installation. Cette possibilité de réglage permet d’éviter des commutations inutiles lors de microcoupures brèves ou d’écarts transitoires, tout en conservant une réponse rapide en cas de défaut avéré. Pour l’exploitant comme pour l’intégrateur, cela facilite l’ajustement du relais au cycle de vie réel des machines et des charges surveillées.

Deux contacts inverseurs pour une intégration simple dans les circuits de commande

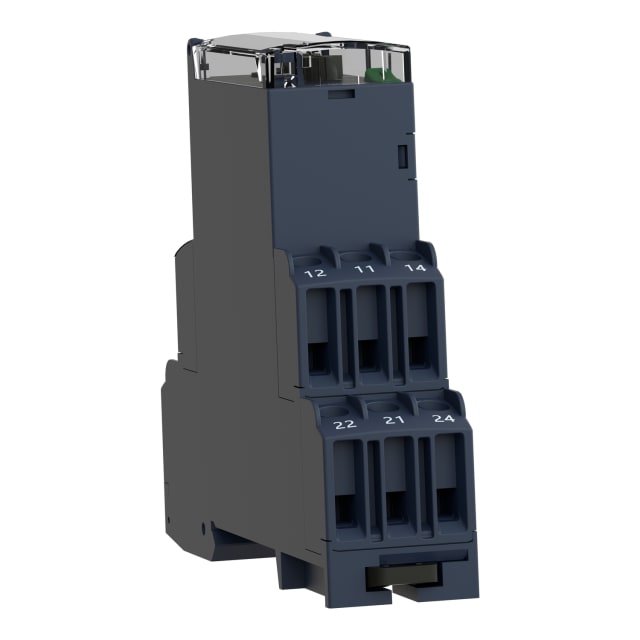

Ce relais de contrôle dispose de 2 contacts inverseurs, pratiques pour transmettre l’information d’état à un circuit de commande, un automate, une signalisation ou une chaîne d’arrêt. Cette configuration offre davantage de souplesse dans le câblage qu’un simple contact unique, notamment lorsqu’il faut dissocier une remontée d’alarme et une autorisation de marche. Le pouvoir de commutation annoncé à 8 A permet son intégration dans de nombreux schémas de commande industrielle et tertiaire.

Format modulaire compact pour tableau électrique

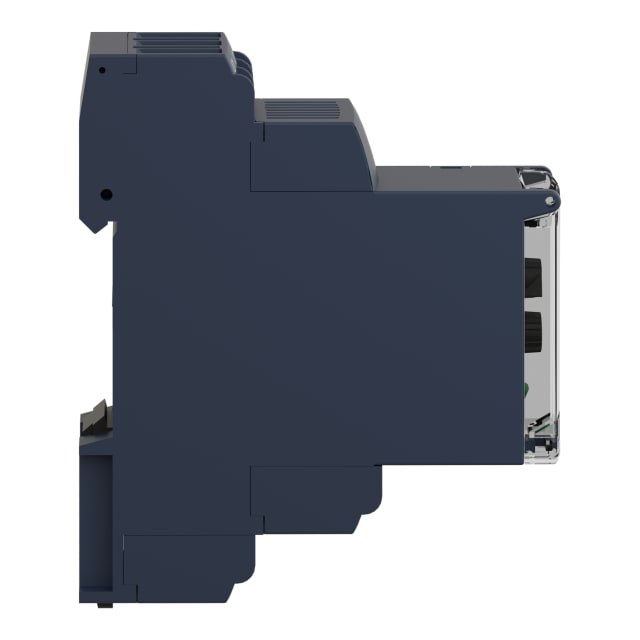

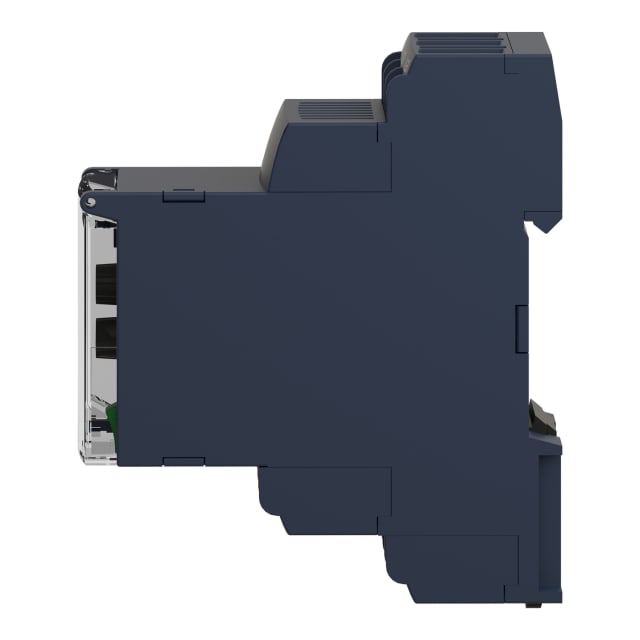

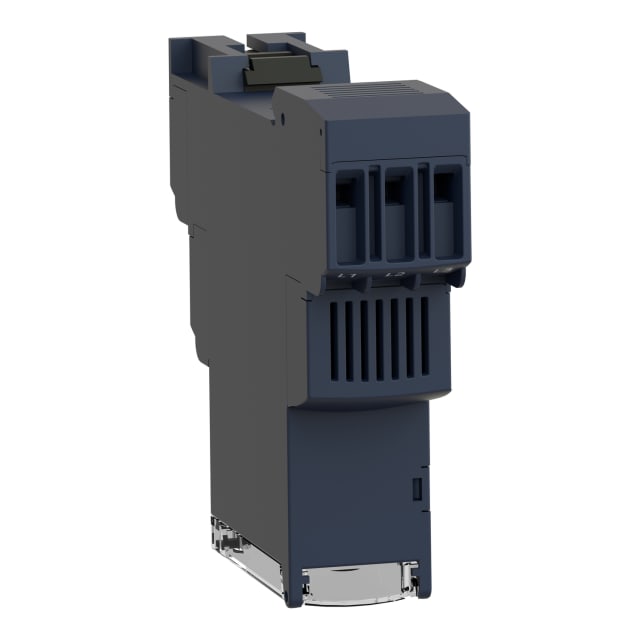

Avec une largeur de 22,5 mm, une hauteur de 90 mm et une profondeur de 73 mm, ce relais s’intègre facilement dans un tableau lorsque l’encombrement sur rail DIN doit rester maîtrisé. Son format étroit est particulièrement apprécié dans les coffrets et armoires où chaque module compte. Le raccordement à vis simplifie la mise en œuvre et convient aux habitudes de câblage des professionnels recherchant une connexion nette et accessible en maintenance.

Une solution pertinente pour moteurs, pompes, levage et automatismes triphasés

Le RM22TA31 est adapté aux installations où la continuité de service dépend du bon état du réseau triphasé : moteurs, pompes, systèmes de levage, machines de conditionnement, équipements textiles ou automatismes de distribution. En surveillant les défauts de phase et les déséquilibres avant qu’ils n’affectent les récepteurs, il contribue à maintenir un fonctionnement cohérent de l’installation et à éviter les conséquences d’une alimentation triphasée dégradée. Pour un besoin ciblé sur le contrôle asymétrique et l’ordre des phases en 200 à 240 V AC, ce relais modulaire constitue un choix technique précis et lisible.
