Relais de contrôle de pompe 1-10 A RM35BA10

Relais de contrôle de pompe RM35BA10 : une surveillance fiable pour vos installations

Le relais de contrôle de pompe RM35BA10 de la gamme Harmony Control Relays est conçu pour superviser le fonctionnement des pompes et sécuriser les installations électriques de pilotage. Compact et modulaire, il s’intègre facilement dans un tableau sur rail DIN et trouve sa place dans les environnements tertiaires comme industriels, notamment lorsque la fiabilité de la surveillance est essentielle.

Grâce à sa plage de mesure de courant de 1 à 10 A, ce relais permet de contrôler les conditions de fonctionnement et d’alerter en cas d’anomalie détectée. Il constitue une solution pertinente pour protéger les équipements, limiter les arrêts non maîtrisés et faciliter le diagnostic en cas de défaut.

Les points forts du RM35BA10

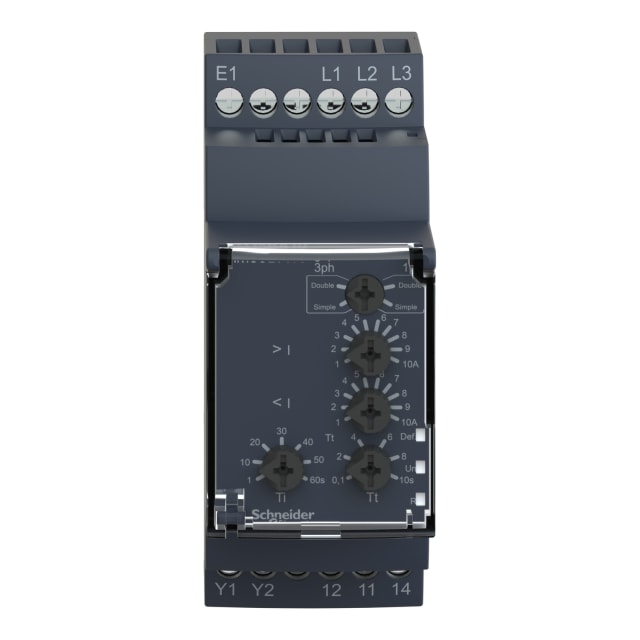

Surveillance de pompe dédiée pour détecter les états anormaux de fonctionnement. Plage de mesure 1 à 10 A , adaptée aux installations nécessitant un suivi du courant dans cette plage. Format modulaire 35 mm , avec intégration simple sur rail DIN. Alimentation AC 208 à 480 V en 50 Hz ou 60 Hz, pour une grande souplesse d’utilisation. Réglages précis par ajustage à vis pour un paramétrage clair et reproductible. Voyant LED intégré pour visualiser rapidement l’état de commande. Couvercle scellable pour sécuriser les réglages après mise en service.

Une solution adaptée aux tableaux électriques et aux automatismes

Ce relais de contrôle trouve naturellement sa place dans les tableaux de distribution, les armoires de commande et les installations d’automatisme où la surveillance d’une pompe doit être simple et fiable. Il est particulièrement utile dans les applications de bâtiment et d’industrie, comme les systèmes de levage, l’emballage, les élévateurs, le textile ou encore le traitement de l’eau.

Son format compact facilite l’optimisation de l’espace dans les coffrets tout en conservant une installation lisible et organisée. C’est un atout important lors de la rénovation d’installations existantes ou de la création d’un nouvel équipement de contrôle.

Fonctionnement et surveillance

Le RM35BA10 est conçu pour surveiller différentes situations liées au courant de la pompe. Selon le paramétrage, il peut gérer des fonctions de sous-intensité, de surintensité et de fenêtre de courant, en monophasé comme en triphasé. Cette polyvalence permet d’adapter le relais à plusieurs architectures d’installation, tout en gardant un niveau de surveillance cohérent.

Les temps de réponse sont réglables, avec un minimum différé de 1 s et un maximum autorisé de 60 s. Le retour du relais différé est également ajustable, avec un minimum de 0,1 s et un maximum de 10 s. Cette souplesse aide à limiter les déclenchements intempestifs tout en conservant une bonne réactivité en cas de défaut réel.

Caractéristiques techniques essentielles

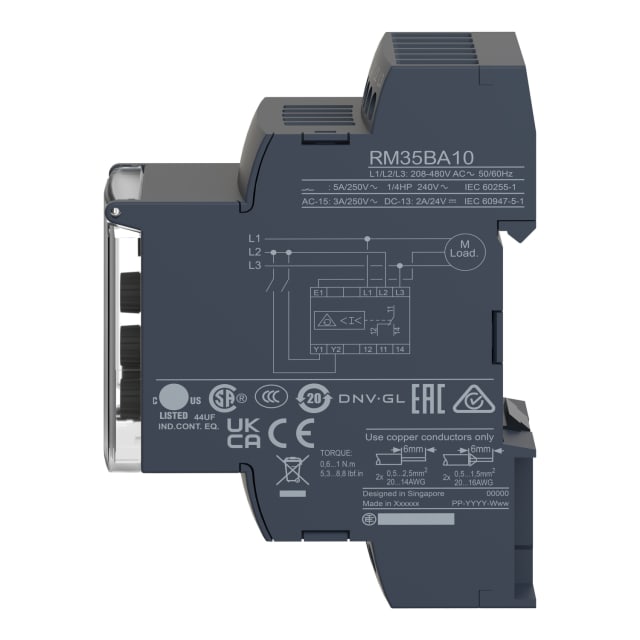

Référence fabricant : RM35BA10 Référence commerciale : 3787286 Gamme : Harmony Control Relays Largeur : 35 mm Hauteur : 90 mm Profondeur : 72 mm Type de tension d’alimentation : AC Tension d’alimentation AC 50 Hz : 208 à 480 V Tension d’alimentation AC 60 Hz : 208 à 480 V Tension d’alimentation DC : 0 V Raccordement électrique : raccordement à vis Nombre de contacts inverseurs : 1 Transformateur de courant externe : non

Pour quel usage choisir ce relais de contrôle ?

Le RM35BA10 convient si vous recherchez un relais de contrôle capable de surveiller une pompe dans une installation électrique modulaire, avec un format compact et des réglages simples. Il est particulièrement pertinent lorsque l’objectif est de : détecter une anomalie de courant sur une pompe ; sécuriser un automatisme de pompage ; faciliter le diagnostic en cas de coupure ou de fonctionnement hors plage ; équiper un tableau avec un appareil de surveillance dédié et facile à intégrer.

Conseils de choix et d’installation

Avant l’installation, vérifiez que la plage de surveillance 1 à 10 A correspond bien au courant attendu de votre application. Assurez-vous également que l’alimentation du relais est compatible avec votre réseau en 208 à 480 V AC. Pour une mise en œuvre propre, privilégiez un montage sur rail DIN dans un coffret ou une armoire adaptée, avec un câblage soigné et un réglage conforme aux besoins réels de l’installation.

Les raccordements à vis offrent une connexion robuste et pratique, appréciée en maintenance comme en mise en service. Une fois les réglages effectués, le couvercle scellable permet de sécuriser les paramètres choisis et de limiter les modifications non autorisées.

Un relais pensé pour la fiabilité et la maintenance

Avec son indicateur LED, ses réglages accessibles et sa conception modulaire, ce relais de contrôle simplifie le suivi des équipements et l’intervention en cas de défaut. Il s’inscrit dans une logique de maintenance efficace, où l’objectif est de détecter rapidement les anomalies pour préserver la continuité de service et réduire les temps d’arrêt.

Le RM35BA10 est ainsi une solution professionnelle pour les applications de contrôle de pompe qui exigent un appareil compact, lisible et adapté aux tableaux électriques modernes.
