Relais contrôle de phases triphasé 183-484 V AC RM17TG20

Relais de contrôle de phases triphasé pour surveillance d’alimentation

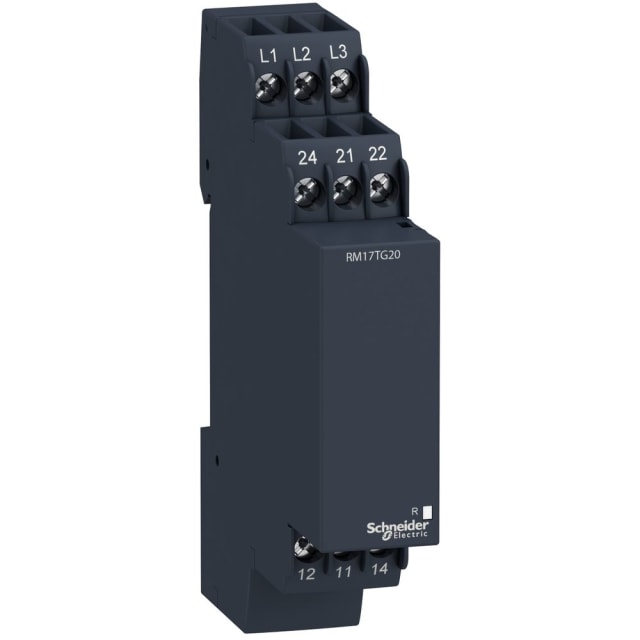

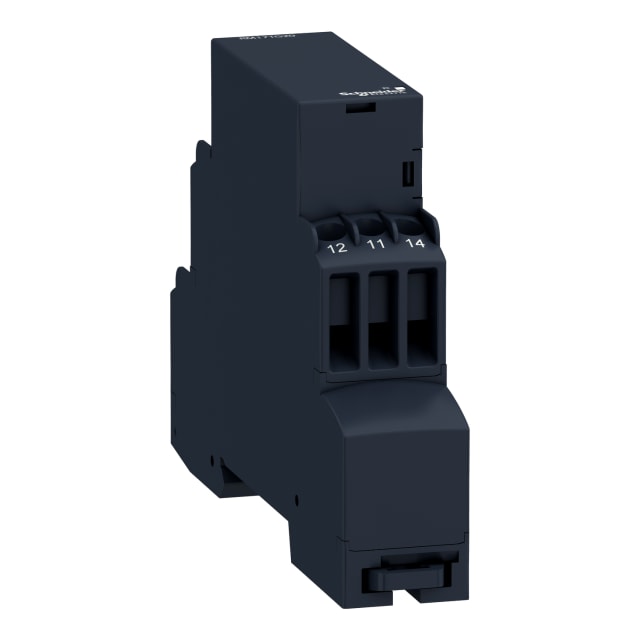

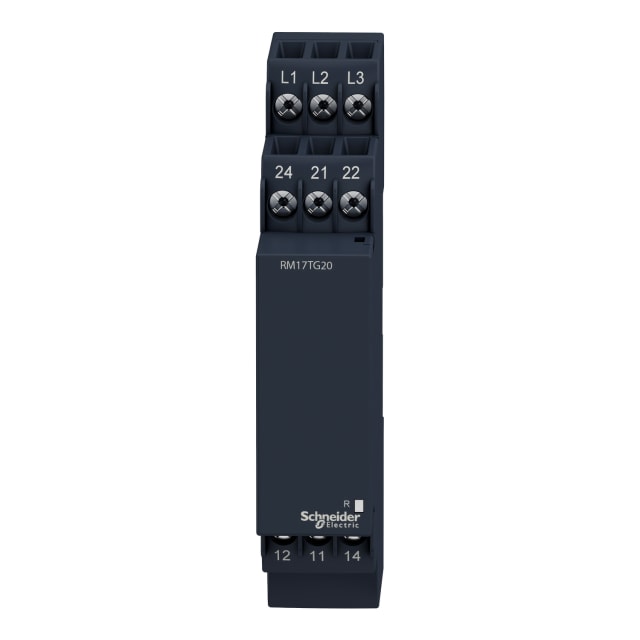

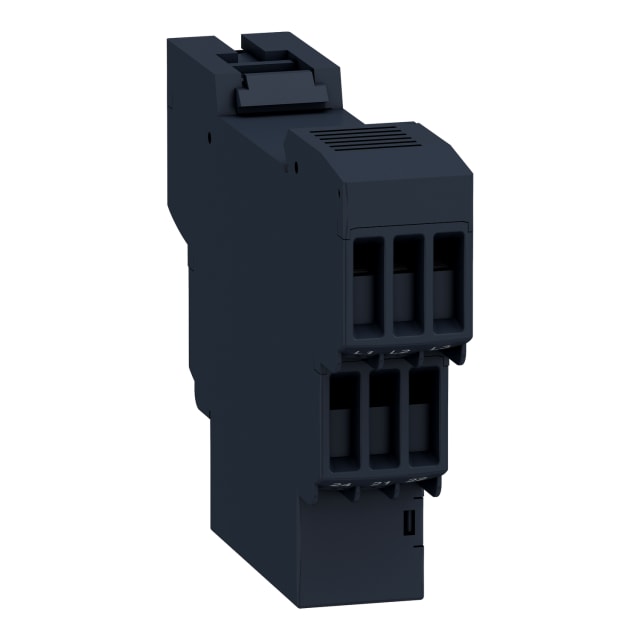

Le RM17TG20 est un relais de contrôle de phases triphasé conçu pour surveiller l’alimentation des réseaux AC dans une plage de mesure de 183 à 484 V. Il contrôle en continu la présence des phases et l’ordre de rotation, afin de sécuriser le fonctionnement des équipements alimentés en triphasé. Ce type d’appareil est particulièrement adapté aux armoires électriques, tableaux de distribution et circuits de commande où une mauvaise séquence de phases ou une perte de phase peut entraîner des arrêts, des défauts de fonctionnement ou des démarrages non conformes.

Détection de perte de phase et contrôle de l’ordre des phases

Ce relais assure deux fonctions essentielles pour les installations triphasées : la reconnaissance de défaillance de phase et la surveillance de l’ordre de phase. Il permet ainsi d’empêcher l’alimentation d’un circuit lorsque le réseau présente une anomalie de séquencement ou lorsqu’une phase disparaît. C’est une solution pertinente pour les applications intégrant moteurs, levage, conditionnement, pompage, ventilation ou automatismes câblés, où le sens de rotation et la stabilité d’alimentation doivent être contrôlés en amont.

Format modulaire étroit pour intégration simple en tableau

Avec une largeur de seulement 17,5 mm, ce relais de contrôle Harmony Control Relays s’intègre facilement dans les coffrets et tableaux où l’optimisation de l’espace est déterminante. Son format modulaire sur rail DIN facilite l’implantation aux côtés des autres appareillages de protection et de commande. Ses dimensions compactes de 90 mm de hauteur et 72 mm de profondeur permettent une intégration propre dans les ensembles neufs comme en rénovation, sans mobiliser une largeur excessive sur le rail.

Raccordement à vis et exploitation claire en maintenance

Le raccordement électrique à vis convient aux environnements où l’on recherche une connexion directe, lisible et simple à reprendre lors des opérations de câblage ou de maintenance. Cette exécution favorise une mise en œuvre pratique dans les armoires industrielles et tertiaires. L’absence de bornes amovibles correspond à une implantation fixe et compacte, bien adaptée aux équipements de tableau destinés à rester en place dans la durée.

Sortie par 2 contacts inverseurs pour commande et report d’état

Le RM17TG20 dispose de 2 contacts sous forme de commutateurs, ce qui offre davantage de souplesse pour piloter un circuit de commande, transmettre une information de défaut ou gérer un report vers un voyant, une alarme ou une logique câblée. Cette configuration permet d’intégrer le relais aussi bien dans une chaîne de sécurité fonctionnelle de commande que dans une architecture de signalisation, selon le schéma retenu dans l’installation.

Plage d’alimentation adaptée aux réseaux triphasés usuels

Ce modèle fonctionne en courant alternatif et accepte une tension d’alimentation de 208 à 440 V AC à 50 Hz comme à 60 Hz, avec une plage de mesure annoncée de 183 à 484 V. Il est donc destiné à la surveillance d’alimentations triphasées courantes dans de nombreux ensembles techniques. Il ne fonctionne pas en courant continu, ce qui oriente clairement son usage vers le contrôle de réseaux triphasés AC dans les environnements de distribution, de commande machine et d’automatisation.

Réponse rapide pour protéger le fonctionnement des équipements

Le relais agit avec un temps de réponse différé pouvant aller jusqu’à 0,65 s, ce qui permet de détecter rapidement une anomalie d’alimentation et de basculer l’état de sortie en conséquence. Cette réaction contribue à éviter qu’un équipement continue à fonctionner dans de mauvaises conditions de phases. Le produit convient ainsi aux installations où la surveillance du réseau doit être permanente, sans recourir à une logique programmable complexe, tout en gardant une lecture claire de la fonction dans le tableau.
