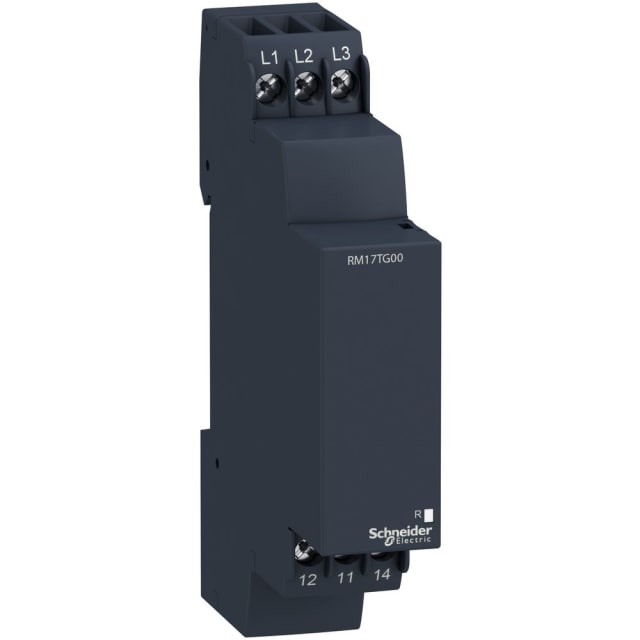

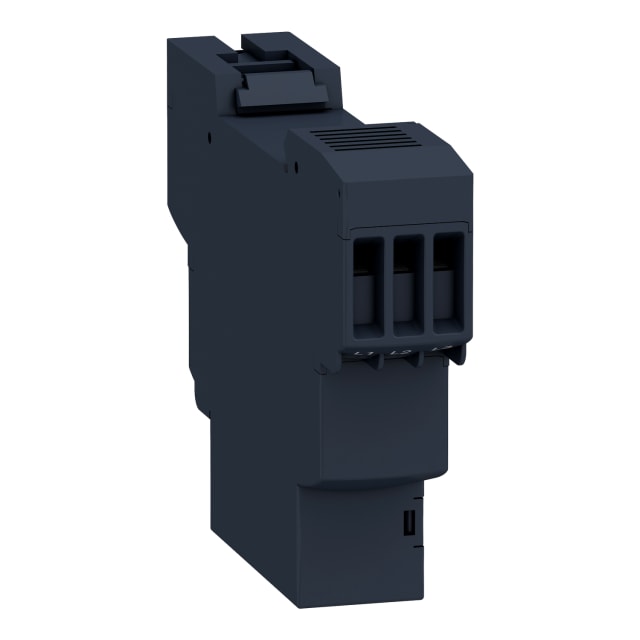

Relais contrôle de phases triphasé 183-528 V AC RM17TG00

Relais de contrôle de phases triphasé pour surveillance d’alimentation 183 à 528 V AC

Le relais contrôle de phases triphasé RM17TG00 est conçu pour surveiller l’alimentation des réseaux triphasés dans les tableaux électriques, armoires de commande et installations automatisées. Il contrôle la présence correcte des phases sur une large plage de mesure de 183 à 528 V AC et convient à une alimentation en 208 à 480 V AC à 50/60 Hz. Ce modèle modulaire de la gamme Harmony Control Relays permet de sécuriser le fonctionnement des équipements sensibles en coupant le relais de sortie dès qu’une anomalie d’alimentation est détectée.

Surveillance de l’ordre des phases et détection de perte de phase

Ce relais de contrôle assure deux fonctions essentielles pour les réseaux triphasés : la surveillance de l’ordre de phase et la reconnaissance de défaillance de phase. Il aide ainsi à éviter les inversions de sens de rotation sur les moteurs et à prévenir les défauts liés à la disparition d’une phase. Ce type de protection est particulièrement utile sur les applications de levage, pompage, ventilation, convoyage, emballage, ascenseurs ou machines de process où la continuité et la cohérence de l’alimentation triphasée sont déterminantes.

Format modulaire étroit pour intégration simple dans le tableau

Avec une largeur de seulement 17,5 mm, ce relais de contrôle de phases s’intègre facilement dans un coffret ou sur un rail DIN lorsque l’espace disponible est limité. Son format fin permet d’optimiser l’implantation des appareillages modulaires sans sacrifier la fonction de surveillance réseau. Ses dimensions de 90 mm de hauteur et 72 mm de profondeur facilitent son incorporation dans de nombreux ensembles de distribution et de commande.

Sortie par 1 contact inverseur pour commande de signalisation ou d’asservissement

Le RM17TG00 dispose d’un contact inverseur 1 CO, adapté aux circuits de signalisation, d’alarme, d’autorisation ou de coupure de commande. Cette configuration permet de transmettre simplement l’état du réseau surveillé à un autre appareil du tableau, qu’il s’agisse d’un contacteur, d’une chaîne de sécurité, d’un automate câblé ou d’un voyant de défaut. Le produit surveille sa propre alimentation et bascule son relais de sortie en cas d’alimentation anormale, ce qui en fait un composant pertinent pour les logiques de contrôle électrique.

Réglage rapide et comportement adapté à la protection des équipements

Ce relais triphasé offre un temps de réponse pouvant aller jusqu’à 0,65 seconde, avec un temps de réponse minimum réglable à 0 seconde. Cette plage permet d’adapter le comportement du relais selon les besoins de l’installation, en recherchant soit une réaction immédiate, soit une légère tolérance aux micro-perturbations du réseau. Le temps de retour est donné à 0 seconde maximum, ce qui favorise une reprise rapide lorsque les conditions d’alimentation redeviennent conformes.

Raccordement à vis pour câblage direct en armoire électrique

Le raccordement électrique s’effectue par bornes à vis, une solution appréciée pour les montages en tableau lorsqu’un serrage franc et un câblage direct sont recherchés. L’appareil ne comporte pas de bornes amovibles, ce qui convient aux installations fixes où la simplicité d’implantation et la compacité priment. Ce mode de connexion s’intègre naturellement dans les habitudes de câblage des armoires de distribution, de protection et d’automatisme.

Un choix pertinent pour rénovation d’armoires et automatismes câblés

Ce relais de contrôle de phases triphasé Harmony convient aussi bien aux installations neuves qu’aux opérations de maintenance ou de modernisation. Il apporte une fonction de surveillance réseau claire et ciblée dans les automatismes câblés, sans complexifier l’architecture de commande. Pour les professionnels recherchant un relais de contrôle triphasé compact, capable de surveiller l’ordre des phases et la perte de phase sur une alimentation 183 à 528 V AC, le RM17TG00 constitue une solution adaptée aux tableaux de contrôle industriels et tertiaires.
