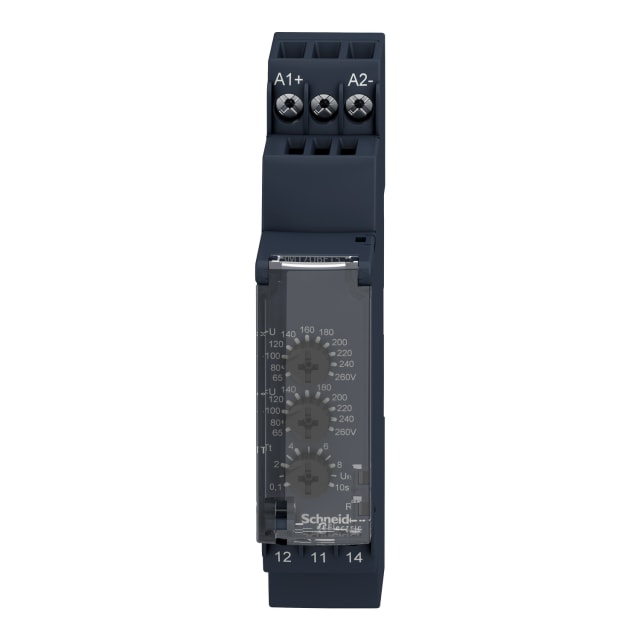

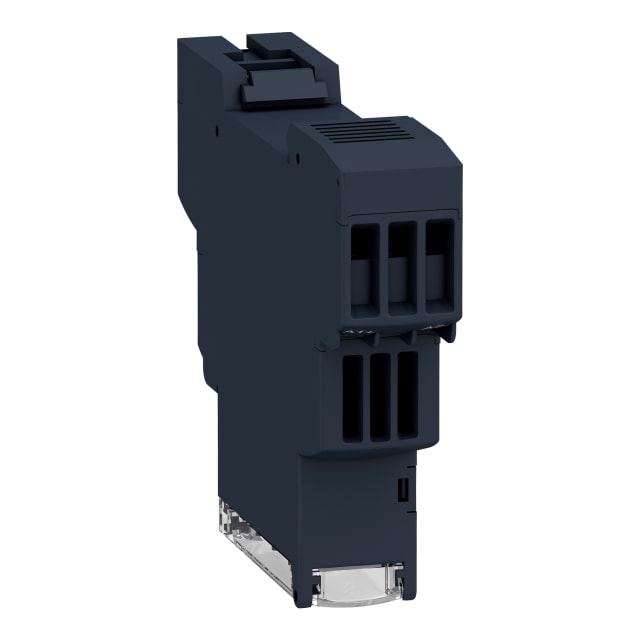

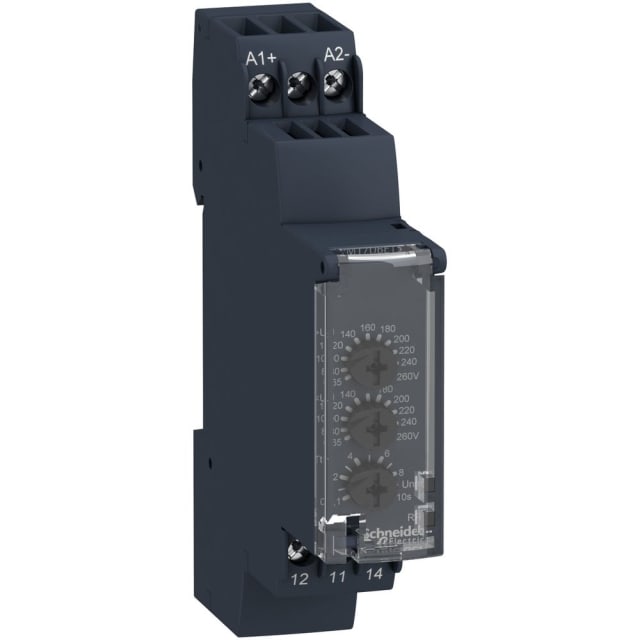

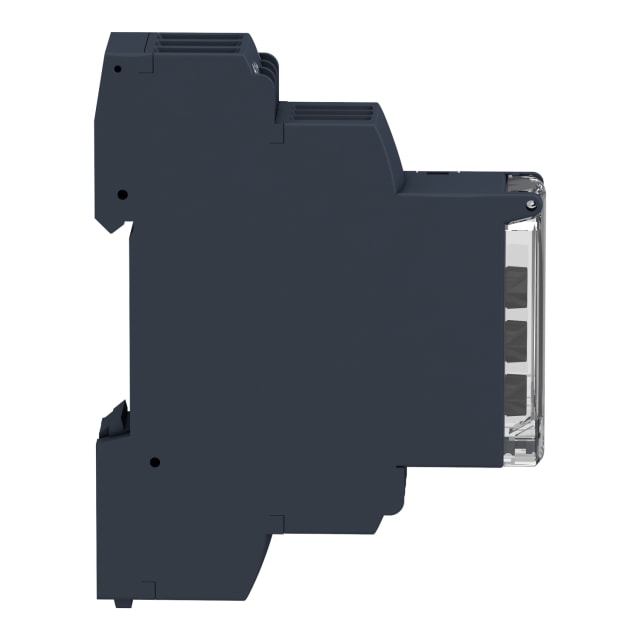

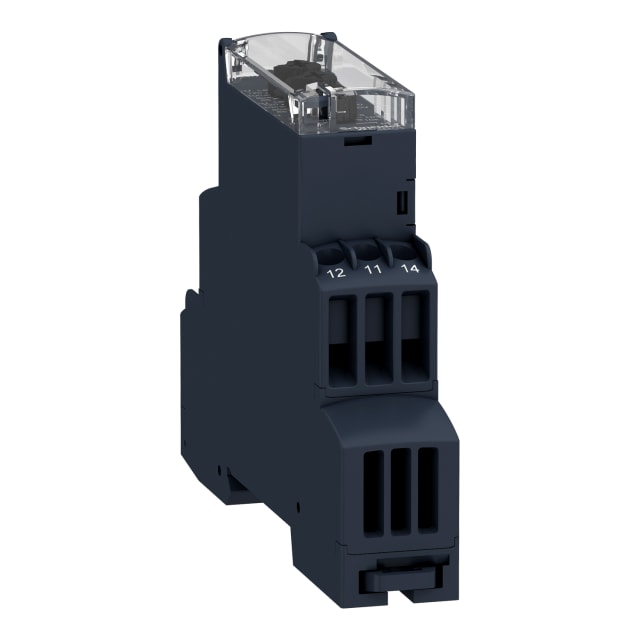

Relais de contrôle de tension monophasé RM17UBE15

Relais de contrôle de tension monophasé pour surveillance des réseaux AC/DC

Le relais de contrôle de tension monophasé RM17UBE15 est conçu pour surveiller les variations de tension sur des réseaux monophasés en courant alternatif ou continu. Il permet de détecter les situations de sous-tension et de surtension afin de protéger le fonctionnement d’une installation, d’un circuit de commande ou d’un équipement sensible. Ce type de relais trouve naturellement sa place dans les tableaux électriques, armoires de commande et applications d’automatisation où la stabilité de la tension conditionne la continuité de service.

Surveillance précise des seuils de sous-tension et de surtension

Ce modèle couvre une gamme de mesure de 65 à 260 V AC/DC, avec une valeur de seuil de tension réglable de 50 à 270 V. Il convient ainsi aux installations qui nécessitent une surveillance simple et lisible d’une alimentation monophasée, avec déclenchement en cas de tension trop basse ou trop élevée. L’intérêt est double : éviter les défauts liés à une alimentation dégradée et faciliter le redémarrage d’un système dans de bonnes conditions lorsque la tension redevient correcte.

Format modulaire étroit pour intégration facile dans le tableau

Avec une largeur de seulement 17,5 mm, ce relais Harmony Control Relays s’intègre facilement sur rail DIN dans les coffrets et tableaux où l’espace disponible est compté. Son format unipolaire modulaire permet d’optimiser l’encombrement sans compliquer l’implantation des autres appareillages. Ses dimensions de 90 mm de hauteur et 72 mm de profondeur en font une solution adaptée aux montages compacts, aussi bien en rénovation qu’en réalisation neuve.

Réglages utiles pour adapter la réaction du relais à l’installation

Le RM17UBE15 dispose de paramètres de temporisation permettant d’ajuster son comportement aux contraintes réelles du circuit surveillé. Le temps de réponse différé peut être réglé de 0 à 0,5 s, tandis que le temps de retour du relais est réglable de 0,1 à 10 s. Ces possibilités sont particulièrement utiles pour éviter les déclenchements intempestifs lors de micro-variations de tension, tout en conservant une réaction rapide lorsque l’écart devient réellement critique pour l’équipement alimenté.

Sortie par contact inverseur pour une exploitation simple en commande

Ce relais de contrôle est équipé d’un contact inverseur, ce qui permet son intégration dans une logique de signalisation, d’alarme, d’autorisation ou de coupure de commande. Cette configuration apporte une grande souplesse pour transmettre l’information de défaut à un autre organe du tableau, qu’il s’agisse d’un voyant, d’un automate, d’un contacteur ou d’une chaîne de sécurité fonctionnelle. Le produit s’adresse ainsi aux professionnels recherchant un relais de surveillance de tension exploitable facilement dans des schémas de commande classiques.

Raccordement à vis pour un câblage net et accessible

Le raccordement électrique à vis facilite la mise en œuvre dans les tableaux de distribution et armoires de contrôle. Cette exécution est appréciée pour sa simplicité de câblage, notamment lors des opérations d’installation, de maintenance ou de remplacement. L’appareil ne comporte pas de bornes amovibles, ce qui convient aux montages fixes où l’on privilégie une implantation directe, claire et compacte.

Une solution adaptée aux automatismes de bâtiment et d’industrie

Le relais de contrôle de tension monophasé RM17UBE15 convient aux applications où la surveillance d’alimentation est essentielle pour éviter les défauts d’exploitation : panneaux de commande, automatismes câblés, équipements de levage, emballage, gestion de l’eau, ascenseurs ou installations techniques de bâtiment. Il permet de sécuriser les séquences de fonctionnement en tenant compte de l’état réel de la tension d’alimentation, tout en restant simple à intégrer dans une architecture électrique existante.
