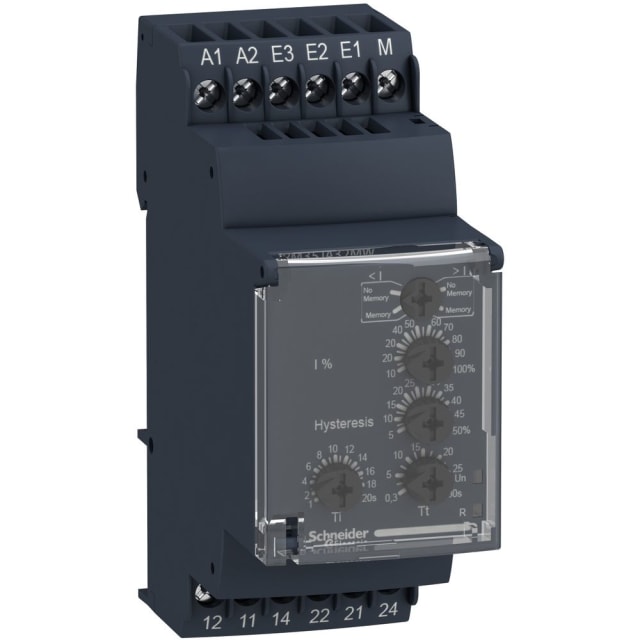

Relais de contrôle de courant monophasé 0,15-1,5 A RM35JA32MW

Relais de contrôle de courant pour surveillance de seuil en monophasé

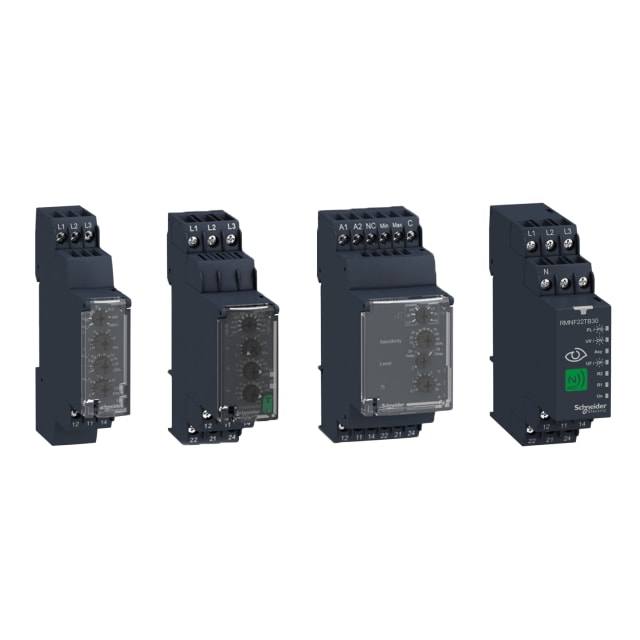

Le relais de contrôle de courant monophasé RM35JA32MW est conçu pour surveiller un courant et déclencher une information de commutation lorsque le seuil paramétré est franchi. Il convient aux applications où il faut détecter une surintensité ou une sous-intensité afin de protéger un fonctionnement, signaler une anomalie ou piloter une coupure via l’automatisme de l’installation. Ce modèle de la gamme Harmony Control Relays s’intègre naturellement dans les tableaux électriques de commande et de distribution où la surveillance de charge doit rester simple, lisible et rapide à régler.

Plage de mesure étendue pour de nombreuses charges électriques

Avec une gamme de mesure de courant de 0,15 à 15 A, ce relais couvre de nombreux besoins de contrôle sur circuits monophasés. Cette amplitude permet d’adapter la surveillance à des équipements de puissance modérée, à des auxiliaires, à des moteurs ou à des départs techniques nécessitant un contrôle précis du niveau de courant. Le réglage du seuil permet d’exploiter l’appareil aussi bien pour repérer une consommation anormalement faible, signe possible de rupture de charge ou de fonctionnement à vide, que pour identifier une consommation excessive révélant un effort anormal ou un défaut en cours.

Alimentation universelle AC DC pour intégration plus souple

Le RM35JA32MW accepte une alimentation AC/DC de 24 à 240 V, en 50 Hz, 60 Hz ou courant continu. Cette large compatibilité simplifie fortement son intégration dans des armoires existantes ou neuves, en limitant les contraintes de choix selon la tension disponible dans le coffret. Pour l’installateur comme pour le mainteneur, c’est un avantage concret lorsqu’il faut standardiser les composants de commande sur plusieurs machines ou plusieurs zones techniques sans multiplier les variantes d’appareillage.

Temporisations réglables pour éviter les déclenchements inutiles

Ce relais de contrôle dispose d’un temps de réponse réglable avec temporisation à l’enclenchement de 1 à 20 secondes et d’un temps de retour réglable à partir de 0,3 seconde jusqu’à 30 secondes. Ces possibilités de paramétrage permettent d’adapter le comportement du relais aux appels de courant transitoires, aux démarrages moteur, aux à-coups de charge ou aux variations brèves qui ne doivent pas être interprétées comme un défaut réel. Le résultat est une surveillance plus exploitable sur le terrain, avec des informations de défaut cohérentes par rapport au fonctionnement réel de l’équipement surveillé.

Format modulaire compact pour montage en tableau

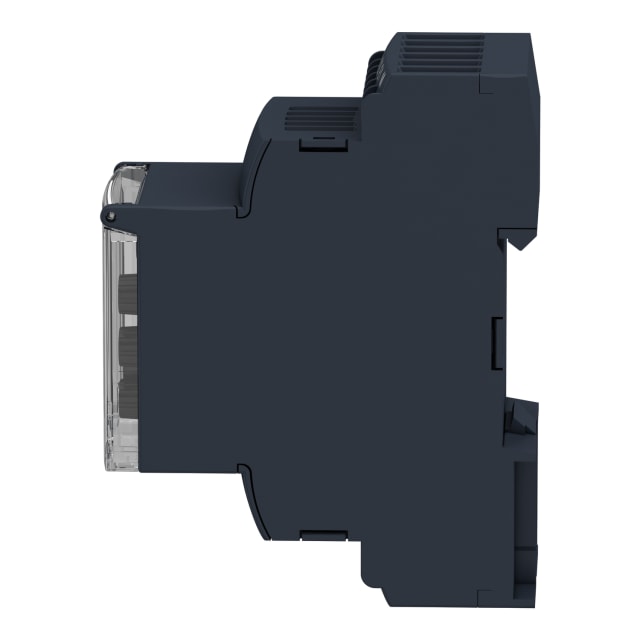

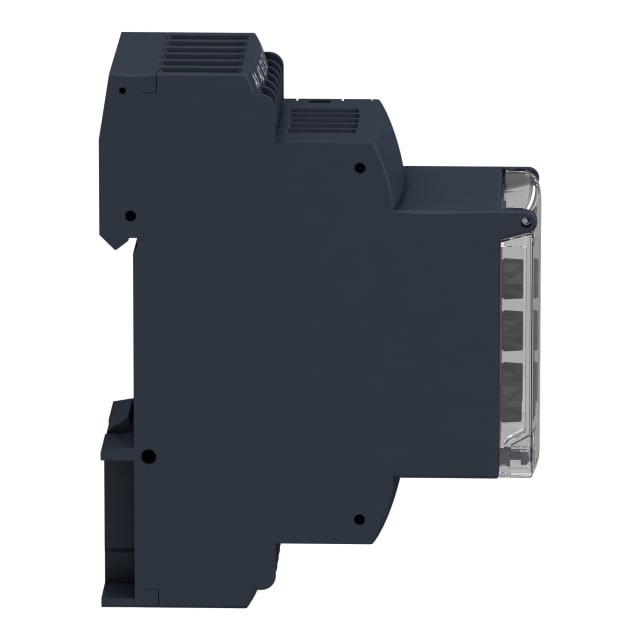

Avec une largeur de 35 mm, une hauteur de 90 mm et une profondeur de 72 mm, ce relais adopte un format modulaire compact particulièrement adapté au montage sur rail DIN. Son encombrement facilite l’implantation dans les tableaux de commande, les coffrets techniques et les armoires industrielles lorsque l’espace disponible doit être optimisé sans renoncer à une vraie fonction de contrôle. Ce gabarit intermédiaire est particulièrement intéressant pour les projets de rénovation, d’extension de tableau ou d’ajout de surveillance sur installation existante.

Deux contacts inverseurs pour signalisation et commande

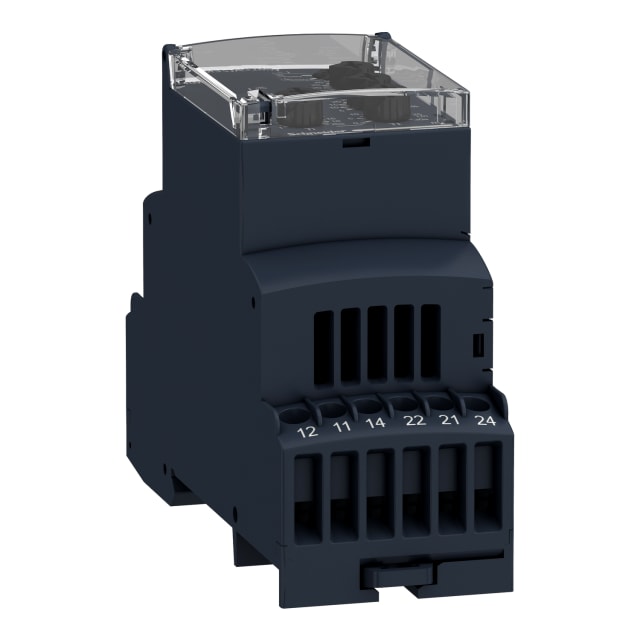

Le RM35JA32MW est équipé de 2 contacts commutateurs, ce qui permet de dissocier facilement une fonction de signalisation d’une fonction de commande. Dans la pratique, un contact peut être utilisé pour remonter une alarme vers un voyant, une supervision ou une entrée automate, tandis que l’autre peut servir à agir sur un circuit de sécurité, un relais auxiliaire ou une logique de coupure. Cette configuration apporte davantage de souplesse dans l’architecture de câblage, en particulier dans les applications de pompage, de levage, d’emballage, d’élévation ou d’équipements techniques de bâtiment.

Réglage lisible pour maintenance et exploitation des installations

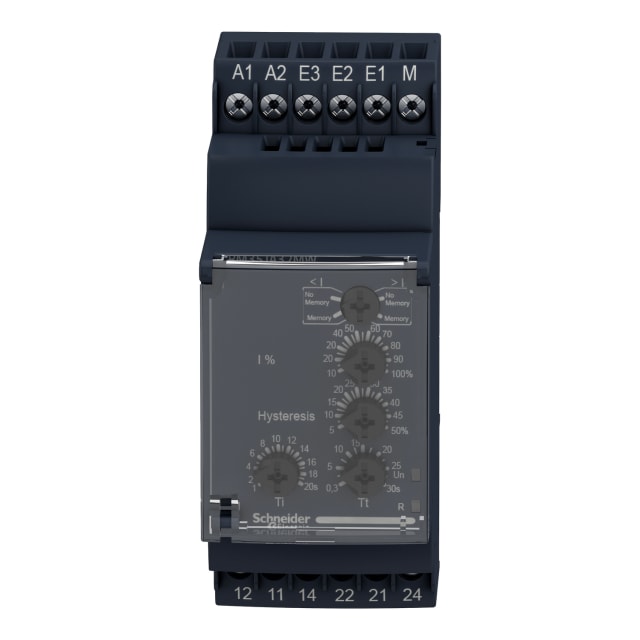

Ce relais est pensé pour une utilisation en environnement de tableau où la lisibilité du réglage et la rapidité d’intervention sont essentielles. Il permet d’ajuster les seuils et temporisations pour affiner la surveillance selon le comportement réel de l’installation. Dans une logique d’exploitation, il aide à détecter plus tôt une dérive de consommation, une absence de charge, un blocage mécanique ou une surcharge progressive. Il constitue ainsi une solution pertinente pour ajouter une fonction de contrôle de courant sans complexifier inutilement le câblage de commande.
