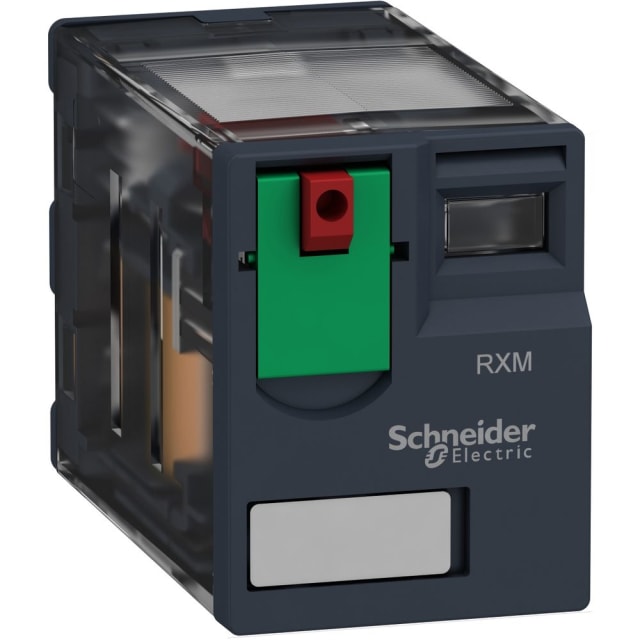

Relais miniature embrochable 4 contacts 230 V RXM4AB1P7

Relais miniature embrochable 4 contacts 230 V pour automatismes et tableaux de commande

Le relais miniature embrochable RXM4AB1P7 de la série Harmony Electromechanical Relays est conçu pour les circuits de commande et d’interface nécessitant une commutation compacte en 230 V AC 50/60 Hz. Sa configuration 4 contacts inverseurs permet de piloter plusieurs informations ou organes à partir d’un seul relais, ce qui en fait une solution adaptée aux armoires électriques, tableaux de distribution, automatismes câblés et fonctions de report d’état.

Configuration 4 contacts inverseurs pour une commutation polyvalente

Avec ses 4 contacts sous forme de commutateurs et son courant nominal de 6 A, ce relais convient aux montages où plusieurs circuits doivent être commandés simultanément. Cette architecture est particulièrement utile pour la séparation des signaux, les interverrouillages, les reports d’information ou la commande de plusieurs voies dans les équipements industriels et tertiaires. Son fonctionnement monostable répond aux besoins classiques de commande instantanée et de changement d’état à l’excitation.

Commande en 230 V AC 50/60 Hz adaptée aux installations courantes

Ce modèle fonctionne exclusivement en tension de commande alternative, avec une alimentation de bobine en 230 V AC à 50 Hz comme à 60 Hz. Il s’intègre donc facilement dans de nombreuses installations de commande déjà standardisées sur cette tension. Ce choix simplifie l’intégration dans les coffrets et réduit les adaptations lorsque l’environnement de pilotage est déjà prévu en 230 V alternatif.

Montage embrochable sur prise compatible pour maintenance facilitée

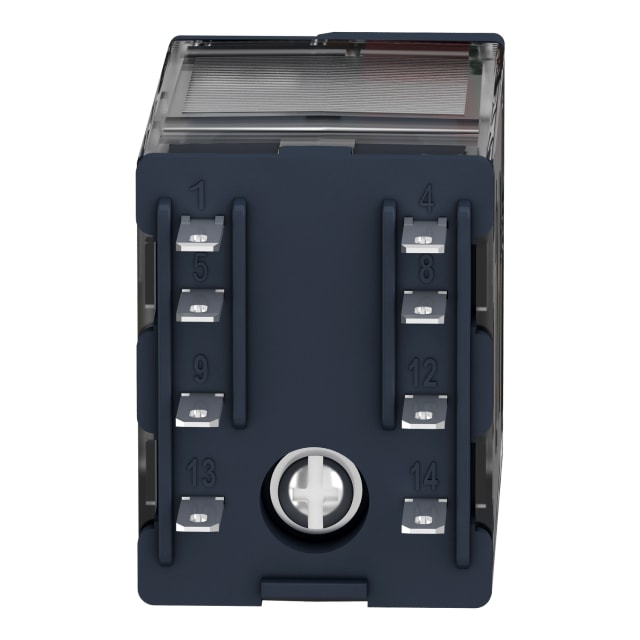

Le raccordement à broches permet un montage sur embase dédiée de type RXZE. Cette conception embrochable est appréciée dans les armoires et tableaux où la rapidité de remplacement compte autant que la compacité. En cas d’intervention, le relais peut être retiré et remplacé sans reprendre entièrement le câblage de la base, ce qui facilite les opérations de maintenance et limite l’immobilisation de l’installation.

Bouton de test verrouillable et indicateur mécanique d’état

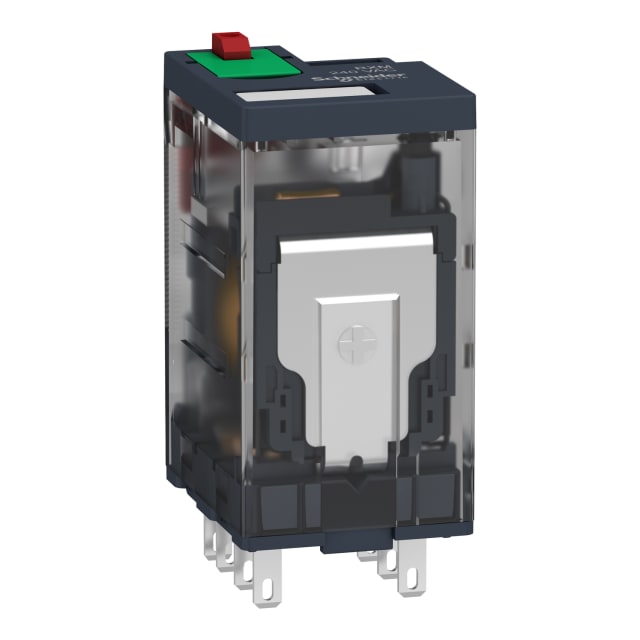

Ce relais miniature intègre un bouton de test en face avant avec verrouillage, utile pour les vérifications de fonctionnement, les essais de commande et les opérations de mise au point. Il comporte également un indicateur mécanique d’état du contact, permettant une lecture visuelle rapide lors des contrôles dans le tableau. Ces éléments apportent un vrai confort d’exploitation pour le diagnostic et les interventions sur les circuits de commande.

Format compact pour intégration dans les espaces réduits

Avec des dimensions de 21 mm de largeur, 27 mm de hauteur et 55 mm de profondeur selon les données techniques disponibles, ce relais est adapté aux montages compacts où chaque emplacement compte. Son format miniature permet d’optimiser l’occupation dans les coffrets et enveloppes électriques, tout en conservant une capacité de commutation compatible avec de nombreux usages de commande.

Caractéristiques utiles pour le choix en environnement de tableau

Ce relais dispose d’un indice de protection IP40 et d’une conception non polarisée, sans bornes amovibles ni contacts guidés de force. Il est livré sans socle, ce qui permet de sélectionner séparément l’embase adaptée au montage recherché. Pour un achat sans erreur, il convient particulièrement aux professionnels recherchant un relais embrochable 4 inverseurs, 230 V AC, 6 A, dans la gamme Harmony RXM pour fonctions de commande, d’interface et d’automatisme.
