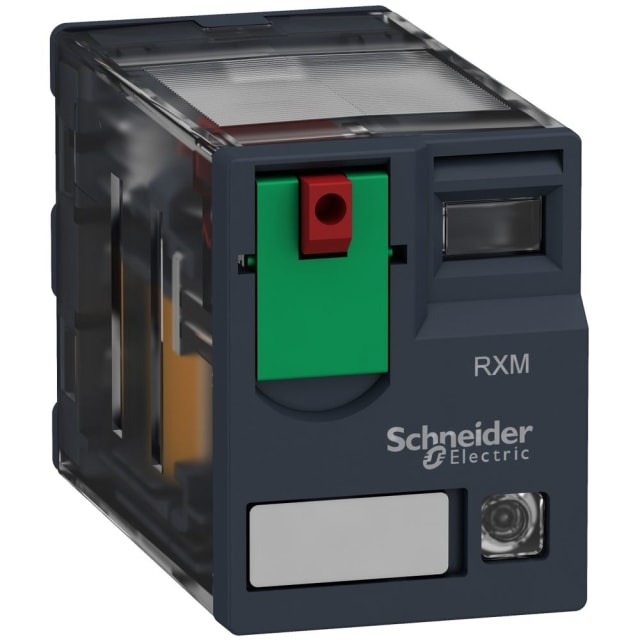

Relais de puissance miniature 2 contacts 24 V AC LED RXM2AB2B7

Relais de puissance miniature 2 contacts pour circuits de commande 24 V AC

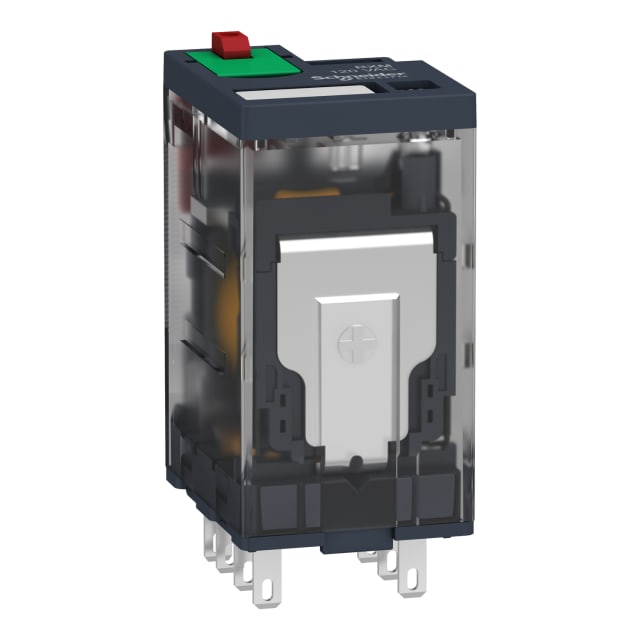

Ce relais de puissance miniature Schneider Electric Harmony RXM est conçu pour les fonctions d’interface, de commande et de commutation dans les armoires électriques et ensembles de distribution. Il s’agit d’un relais électromécanique enfichable à 2 contacts inverseurs, prévu pour une commande en 24 V AC et un courant nominal de 12 A. Ce format compact permet de piloter efficacement des circuits auxiliaires, des automatismes simples, des reports d’état ou des commandes de charges compatibles, tout en conservant une intégration propre dans les tableaux.

Configuration 2 inverseurs pour une commutation souple en automatisme

Avec ses 2 contacts sous forme de commutateurs, ce relais offre une grande souplesse de câblage pour gérer simultanément deux circuits ou réaliser des logiques de basculement. Cette configuration est particulièrement utile pour les applications de commande, d’interfaçage entre organes de contrôle et de séparation entre circuit de pilotage et circuit commandé. Son fonctionnement monostable répond bien aux usages de relais de commande classiques, avec retour à l’état initial dès la disparition de l’alimentation de bobine.

Commande AC avec voyant LED pour une lecture immédiate de l’état

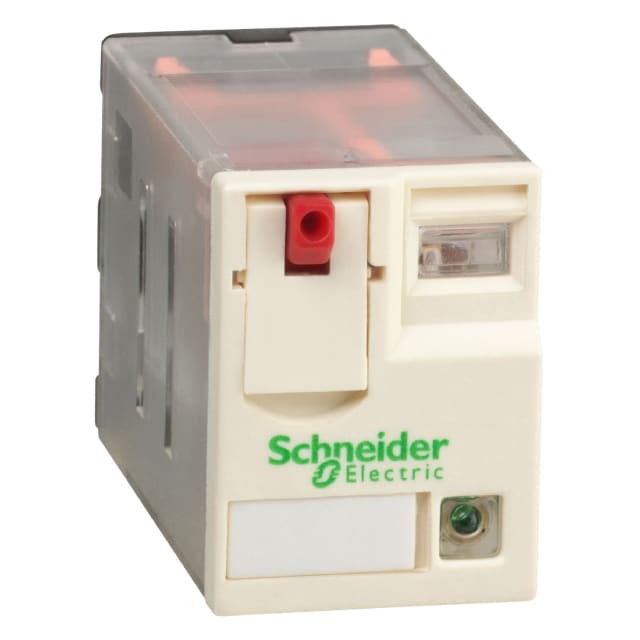

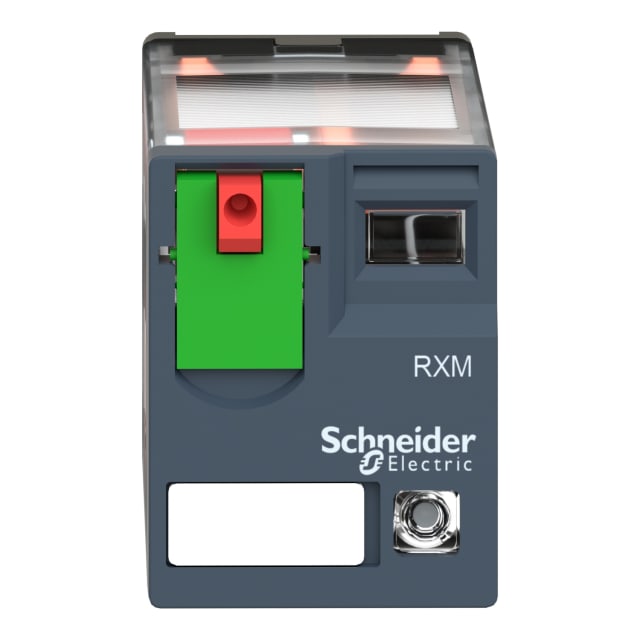

Ce modèle intègre un affichage LED en face avant, très pratique pour visualiser rapidement l’alimentation de la bobine et faciliter les opérations de contrôle en armoire. Dans un environnement de maintenance ou de mise en service, cette indication lumineuse permet de gagner du temps lors du diagnostic des ordres de commande. Le relais est donné pour une alimentation de commande en 24 V AC à 50 Hz, avec usage également prévu en 24 V AC 50/60 Hz selon les informations produit associées à cette référence.

Bouton de test verrouillable pour maintenance et vérification fonctionnelle

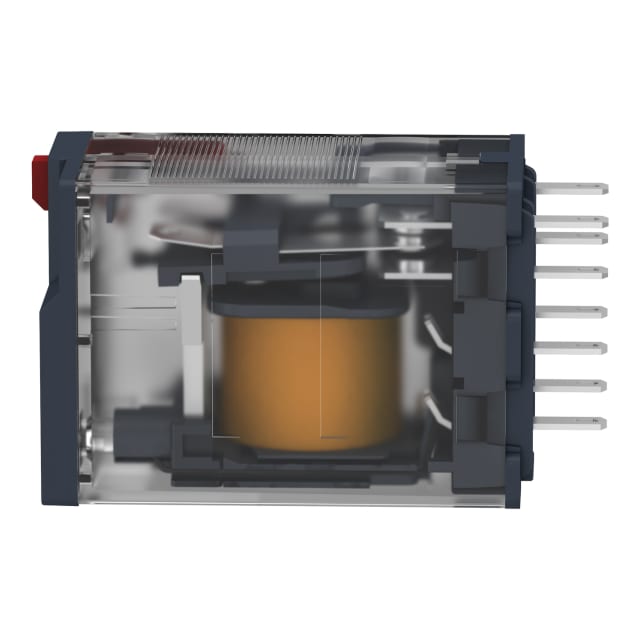

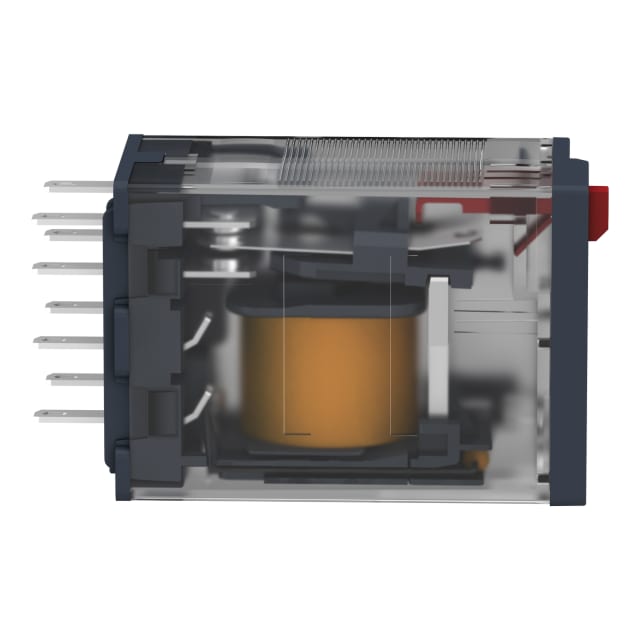

Le relais est équipé d’un bouton de test verrouillable, un atout concret pour les essais fonctionnels sans solliciter en permanence la commande depuis l’installation. Cette fonction simplifie la vérification du câblage, le contrôle des séquences et les interventions de maintenance. La présence d’un indicateur mécanique d’état complète l’ensemble pour offrir une lecture visuelle directe du basculement des contacts, utile lors des tests sur coffret ou en atelier.

Montage enfichable sur socle compatible pour remplacement rapide

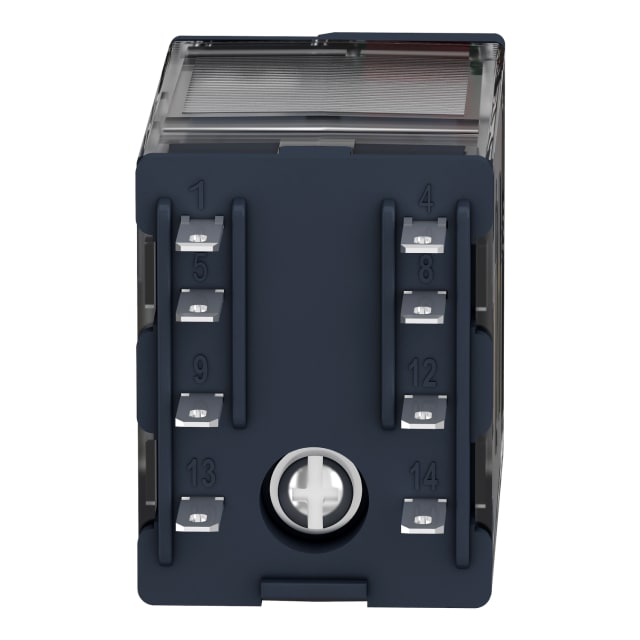

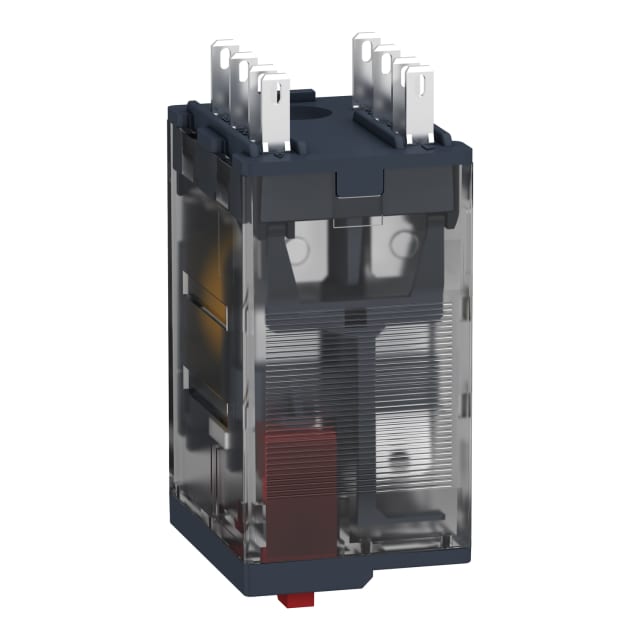

Le raccordement s’effectue par broches, ce qui confirme un montage enfichable sur embase compatible de type RXZE. Cette conception est intéressante lorsqu’il faut remplacer rapidement un relais sans reprendre tout le câblage du tableau. Le produit est livré sans socle, ce qui laisse le choix de l’embase selon l’implantation retenue dans l’armoire. Pour les installateurs et tableautiers, ce principe de montage facilite la maintenance, la standardisation des composants et la réduction des temps d’arrêt.

Format compact pour intégration dans les tableaux et coffrets

Avec des dimensions de 21 mm de largeur, 27 mm de hauteur et 55 mm de profondeur, ce relais miniature trouve facilement sa place dans les espaces restreints des tableaux électriques. Son indice de protection IP40 convient à une intégration dans un coffret ou une armoire adaptée. Ce faible encombrement permet de densifier les fonctions de commande et de signalisation sans alourdir l’implantation, notamment dans les ensembles modulaires, les coffrets de pilotage et les applications d’automatisme industriel léger.

Une solution adaptée aux besoins courants de commande et d’interface

Ce relais de contrôle Harmony Electromechanical Relays convient aux applications où l’on recherche un relais enfichable compact, visible en face avant et simple à tester. Il s’intègre naturellement dans les fonctions de commande de contacteurs, reports d’alarmes, basculements de contacts, interfaces entre automate et périphériques ou encore gestion de circuits auxiliaires. Sa combinaison 2 inverseurs, 12 A, commande AC et LED en fait un choix pertinent pour les montages nécessitant à la fois compacité, lisibilité d’état et facilité d’intervention.
