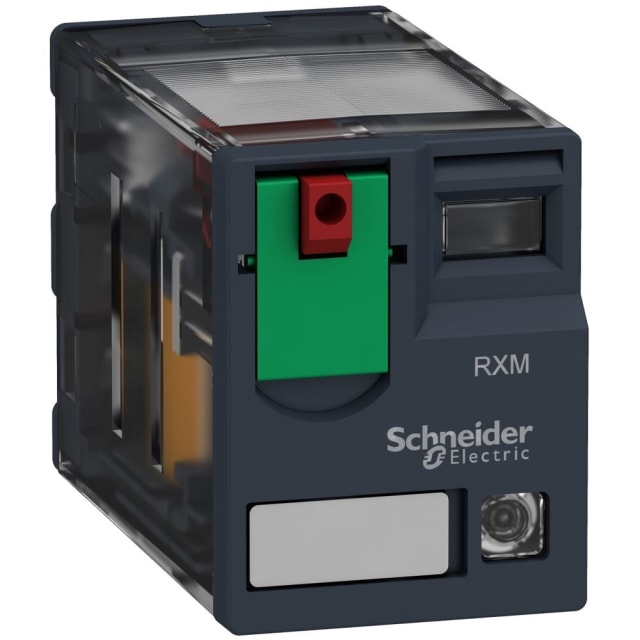

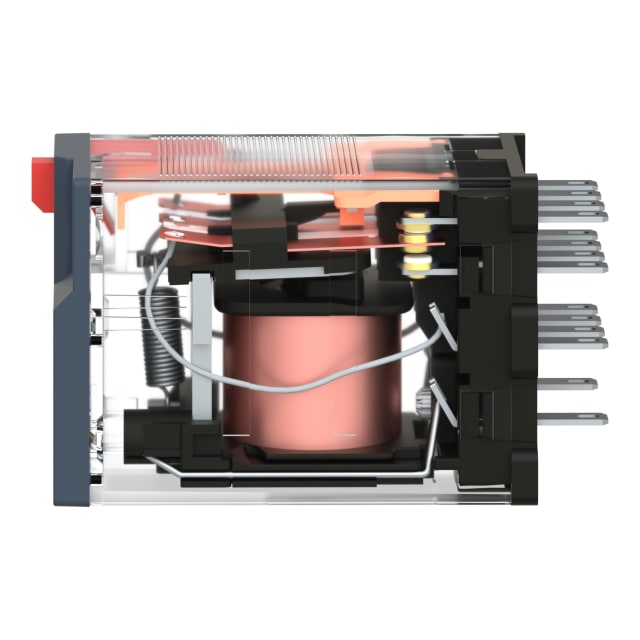

Relais de puissance miniature 4 contacts 230 V RXM4AB2P7

Relais de puissance miniature 4 contacts 230 V pour automatisme et commande

Ce relais de puissance miniature 4 contacts 230 V est conçu pour les circuits de commande, d’interface et d’automatisme nécessitant un format enfichable compact. Issu de la gamme Harmony Electromechanical Relays, il fonctionne avec une tension de commande 230 V AC en 50/60 Hz et dispose de 4 contacts inverseurs, ce qui permet de piloter plusieurs fonctions ou reports d’état à partir d’un seul relais. Son courant nominal de 6 A le rend adapté aux applications de commutation en armoire, tableau électrique et équipements industriels.

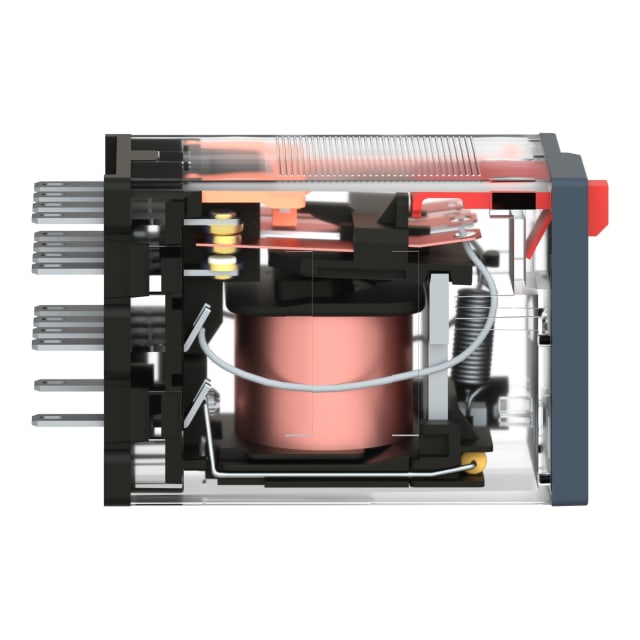

Configuration 4 contacts inverseurs pour une commande souple

Avec ses 4 contacts sous forme de commutateurs, ce relais offre une grande souplesse de câblage pour les fonctions de signalisation, d’asservissement, d’isolement de commande ou de multiplication de contacts. Cette configuration est particulièrement intéressante lorsque l’on doit gérer plusieurs circuits auxiliaires sans augmenter l’encombrement dans le coffret. Son fonctionnement monostable convient aux logiques de commande classiques où le relais revient à sa position de repos dès la disparition de l’alimentation de bobine.

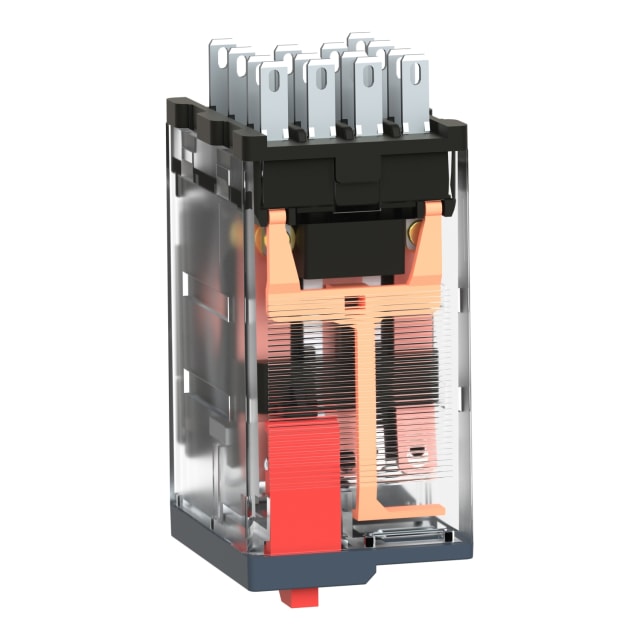

Montage enfichable sur socle compatible pour maintenance simplifiée

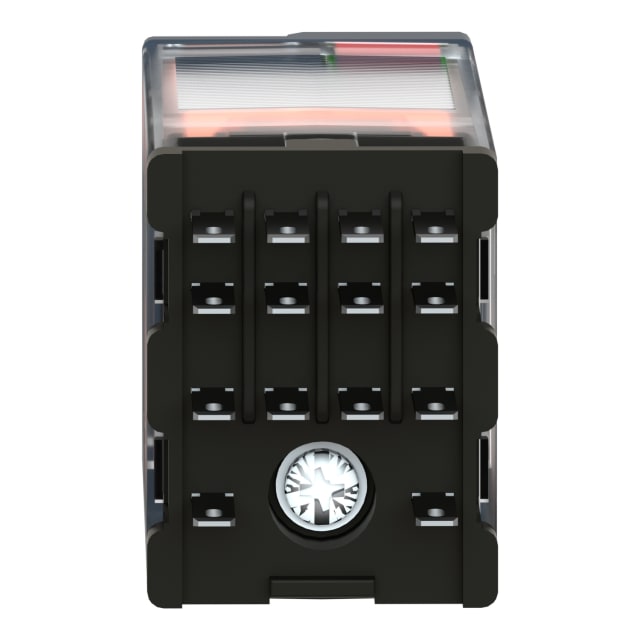

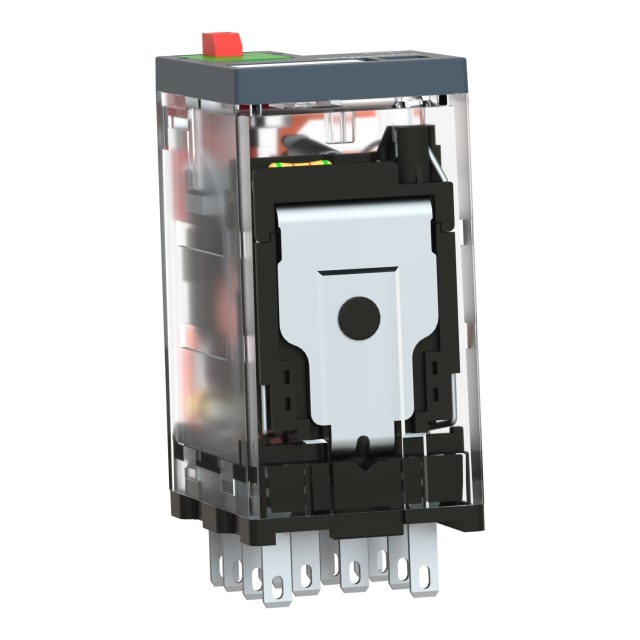

Le raccordement électrique à broches indique un montage enfichable sur embase dédiée de type RXZE. Ce principe facilite l’intégration dans les tableaux et permet un remplacement rapide du relais sans reprendre tout le câblage du socle. C’est un avantage concret pour les installations de commande et de distribution où l’accessibilité, la lisibilité et la rapidité d’intervention sont importantes. Le produit est fourni sans socle, ce qui permet de choisir l’embase adaptée à l’architecture de votre installation.

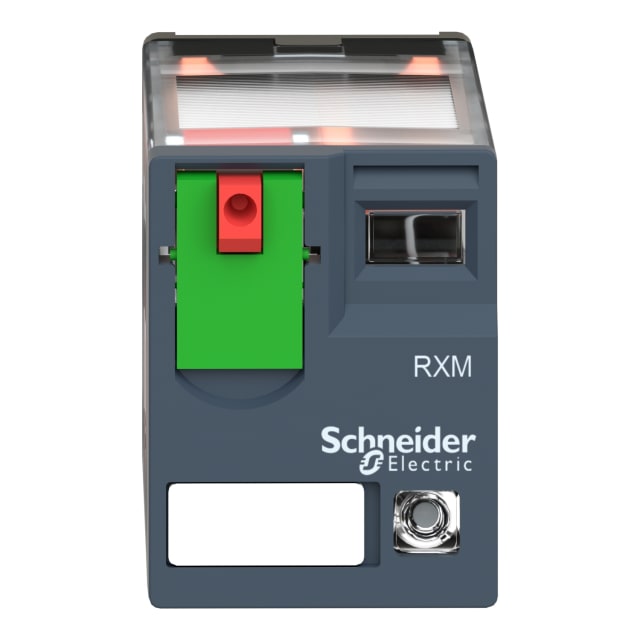

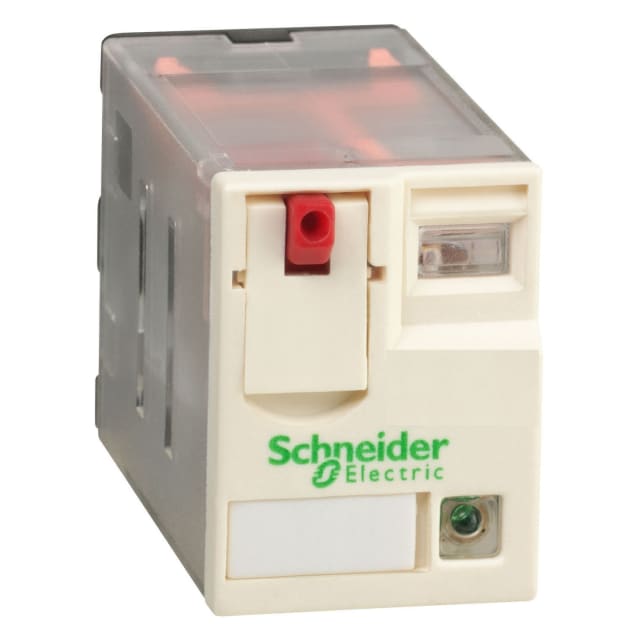

Visualisation immédiate de l’état grâce à la LED et au témoin mécanique

Ce modèle intègre un affichage LED en face avant pour visualiser l’alimentation du relais d’un simple coup d’œil. Il comporte également un indicateur mécanique d’état du contact, utile pour le diagnostic et le contrôle en exploitation. Dans une armoire électrique, cette double lecture visuelle apporte un réel confort lors des vérifications de fonctionnement, des recherches de défauts ou des opérations de mise en service.

Bouton de test verrouillable pour contrôle et mise au point

Le relais est équipé d’un bouton de test verrouillable en une étape, pratique pour les essais de commande, les séquences de validation ou les interventions de maintenance. Cette fonction permet d’actionner temporairement le relais sans attendre la commande électrique normale, puis de le maintenir si nécessaire lors de certaines phases de contrôle. Pour les intégrateurs et tableautiers, ce dispositif facilite les tests fonctionnels directement sur l’appareillage installé.

Format compact pour intégration en coffret et tableau

Avec des dimensions de 21 mm de large, 27 mm de haut et 55 mm de profondeur selon les données techniques disponibles, ce relais miniature s’intègre facilement dans les ensembles compacts où chaque emplacement compte. Son indice de protection IP40 est adapté à une utilisation dans un environnement protégé, comme un coffret ou une armoire. Ce faible encombrement permet de conserver une implantation propre et rationnelle dans les applications de commande modulaire.

Caractéristiques utiles pour bien choisir ce relais miniature 230 V

Ce relais fonctionne exclusivement en tension de commande AC, avec une alimentation de mesure 230 V à 50 Hz et 230 V à 60 Hz, sans alimentation de commande en courant continu. Il est non polarisé, à bornes non amovibles, et n’intègre pas de contacts guidés de force. Ce positionnement en fait un relais de puissance miniature particulièrement adapté aux circuits de commutation auxiliaires, à l’interface entre organes de commande et équipements, ainsi qu’aux besoins courants en appareillage modulaire et en distribution de commande.
