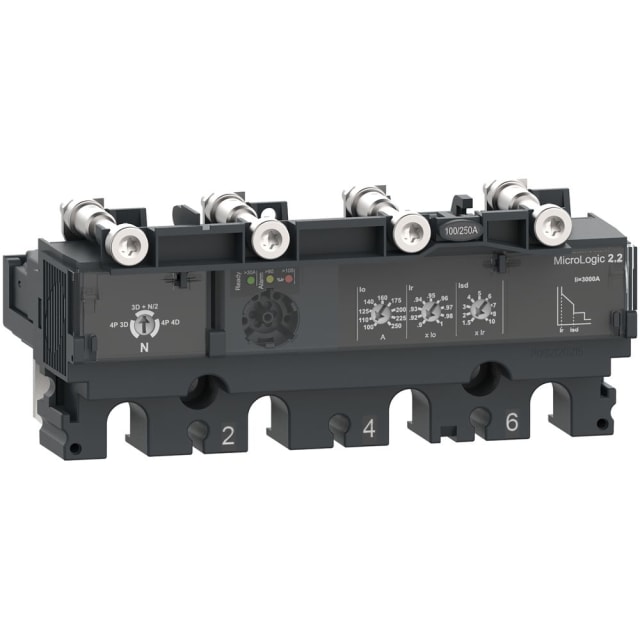

Unité de déclenchement 4P 250A MicroLogic 2.2 NSX

Unité de déclenchement électronique 4 pôles pour disjoncteur ComPacT NSX250

Cette unité de déclenchement MicroLogic 2.2 4P 250A est conçue pour les disjoncteurs ComPacT NSX250. Elle s’intègre dans une logique de protection de distribution électrique avec déclencheur électronique, pour piloter précisément la protection des quatre pôles. Sa configuration 4P en fait une solution adaptée aux installations où la continuité et la maîtrise de la protection sur l’ensemble des conducteurs sont déterminantes.

Calibre 250 A avec réglage de surcharge pour une protection mieux ajustée

Le courant permanent mesuré est de 250 A, avec une zone de réglage de surcharge de 100 à 250 A. Ce point est particulièrement utile pour adapter la protection au besoin réel du départ, sans se limiter à un seuil figé. En pratique, cela facilite le dimensionnement sur des tableaux de distribution où l’on recherche une protection plus cohérente avec la charge exploitée, tout en conservant la base d’un déclencheur électronique.

MicroLogic 2.2 : protection LSoI pour les fonctions essentielles de distribution

La technologie MicroLogic 2.2 répond aux besoins de protection électronique de base en distribution, avec fonctions de protection de type LSoI. Elle permet de gérer la surcharge et le court-circuit avec une approche plus maîtrisée qu’un déclenchement non réglable. Le déclenchement de court-circuit retardé apporte une meilleure sélectivité dans les architectures de protection, ce qui peut contribuer à limiter les coupures inutiles en amont lors d’un défaut situé sur un départ aval.

Réglages de court-circuit pour affiner le comportement du disjoncteur

Cette unité propose un réglage du courant de déclenchement instantané en cas de court-circuit de 150 à 2500 A, ainsi qu’un seuil de déclenchement non retardé à 3000 A. Ces paramètres donnent davantage de souplesse pour adapter le comportement du disjoncteur aux contraintes de l’installation. Pour l’intégrateur ou le tableautier, cela permet de rechercher un meilleur compromis entre protection des équipements, coordination avec les autres appareils et continuité de service du tableau.

Version 4P adaptée aux besoins de protection sur réseaux AC

Prévue pour une alimentation en courant alternatif, cette unité fonctionne sur réseau AC 50/60 Hz jusqu’à 690 V. Elle convient donc à des applications de distribution basse tension nécessitant une protection électronique sur quatre pôles. L’absence de fonction différentielle intégrée signifie qu’elle se destine avant tout à la gestion des surcharges et des courts-circuits, et non à la protection de fuite à la terre.

Format compact pour intégration dans l’appareillage ComPacT NSX

Avec des dimensions de 139,7 mm de largeur, 59,7 mm de hauteur et 89,4 mm de profondeur, cette unité de déclenchement conserve un format compatible avec l’intégration dans l’environnement ComPacT NSX nouvelle génération. Ce gabarit facilite le remplacement ou la configuration d’un appareil existant lorsque l’objectif est de retrouver une unité cohérente avec le châssis concerné, sans dériver vers une variante d’une autre gamme.

Un choix pertinent pour la maintenance, le remplacement ou la configuration d’un départ protégé

Dans un projet de maintenance ou de préparation de tableau, cette unité de déclenchement 4P 250A constitue une solution pertinente pour équiper un disjoncteur ComPacT NSX250 destiné à la distribution. Elle convient lorsqu’on recherche un niveau de réglage utile, une protection électronique claire et une compatibilité directe avec l’écosystème ComPacT NSX nouvelle génération. Pour l’acheteur professionnel, c’est un composant à sélectionner avec attention afin d’assurer la bonne correspondance entre nombre de pôles, calibre, type de protection et châssis de disjoncteur.
