Disjoncteur bipolaire 2A courbe C 10kA C60N M9F11202

Disjoncteur Schneider Multi 9 C60N 2P 2A courbe C 10 kA : la protection modulaire pour circuits sensibles

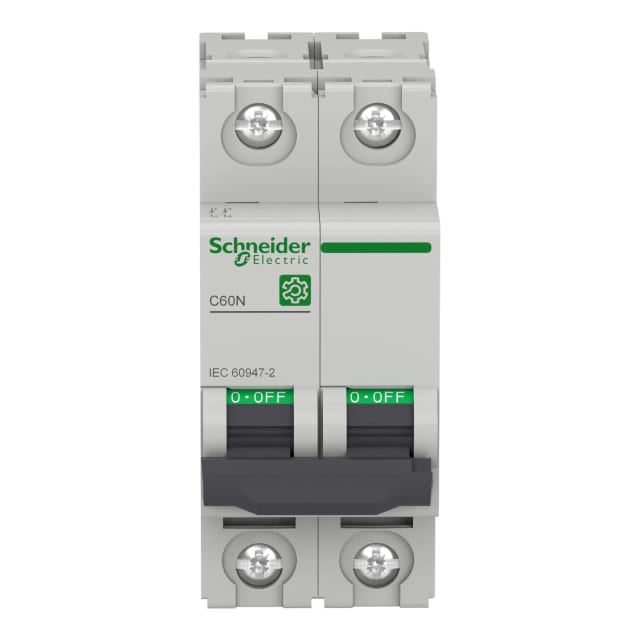

Le Schneider Distribution C60N 2P 2A courbe C 10 kA, référence M9F11202, est un disjoncteur modulaire bipolaire de la série Multi 9 conçu pour assurer la protection fiable de vos circuits en tableau électrique. Avec ses 2 pôles protégés et son courant nominal de 2 A, il convient particulièrement aux départs nécessitant une protection précise et stable, tout en offrant un pouvoir de coupure adapté aux installations exigeantes.

Ce modèle se distingue par sa courbe de déclenchement C, très couramment utilisée pour les circuits présentant de faibles appels de courant à la mise sous tension. Il s’intègre facilement dans les tableaux modulaires grâce à sa largeur de 2 unités de division et à son format compact, avec une profondeur totale de 44 mm.

Les atouts du Schneider C60N 2P 2A

Protection bipolaire pour sécuriser deux conducteurs sur le même départ. Courant nominal 2 A pour les circuits à faible intensité. Courbe C adaptée aux installations avec appels de courant modérés. Pouvoir de coupure 10 kA à 400 V et 20 kA à 230 V selon IEC 60947-2. Format modulaire 2 DIN pour une intégration propre dans le tableau. Compatibilité AC/DC pour certaines architectures d’installation. Montage et exploitation en environnement technique exigeant , avec une plage de température de -30 à 70 °C .

Une solution adaptée aux tableaux de distribution

Le C60N de Schneider Electric s’adresse aux installations où la continuité de service et la protection des lignes sont essentielles. Grâce à sa conception modulaire, il trouve sa place dans les tableaux, protections et distribution électrique, ainsi que dans les ensembles comportant plusieurs départs à sécuriser individuellement.

Ce disjoncteur peut être utilisé pour protéger des circuits auxiliaires, de commande ou de distribution nécessitant un calibre faible et une coupure bipolaire. Son pouvoir de coupure élevé en fait une solution sérieuse pour les tableaux de sites tertiaires, techniques ou industriels légers, sous réserve de respecter les caractéristiques de l’installation.

Caractéristiques techniques principales

Nombre de pôles total : 2 Nombre de pôles protégés : 2 Courant nominal : 2 A Courbe de déclenchement : C Tension de dimensionnement : 415 V Type de tension : AC/DC Pouvoir de coupure Icu à 400 V : 10 kA Pouvoir de coupure Icu à 230 V : 20 kA Tension d’isolement Ui : 500 V Tension nominale de tenue aux chocs Uimp : 6 kV Fréquence : 50 à 60 Hz Largeur : 2 unités de division Profondeur totale : 44 mm Classe de limitation énergétique : 3 Catégorie de surtension : 4 Classe de protection : IP20 Degré de pollution : 3 Température de fonctionnement : -30 à 70 °C Puissance dissipée : 1,7 W

Points de vigilance avant installation

Avant de choisir ce disjoncteur, il est important de vérifier que le calibre 2 A correspond bien au départ à protéger et que la courbe C est adaptée au comportement de la charge. Comme pour tout appareil modulaire, le choix doit tenir compte du câblage, de la coordination avec les autres protections du tableau et des caractéristiques de coupure attendues sur le site.

Les sections de conducteurs raccordables indiquées sont de 1 à 25 mm² en monofilaire comme en multifilaire, ce qui facilite son intégration dans de nombreuses configurations de tableaux électriques. Le produit est prévu pour un environnement technique standard avec une protection IP20, ce qui implique une installation dans un coffret ou un tableau approprié.

Référence et identification produit

Pour éviter toute confusion entre variantes, ce modèle doit être identifié avec la référence fabricant M9F11202 et la référence commerciale 5664806. Il appartient à la série Multi 9 de Schneider Distribution, reconnue pour ses solutions modulaires destinées à la protection et à la distribution électrique.

Pourquoi choisir ce disjoncteur Schneider ?

Le Schneider C60N 2P 2A est un choix pertinent si vous recherchez un disjoncteur compact, identifiable et techniquement robuste pour protéger un circuit bipolaire à faible intensité. Sa conception modulaire, son pouvoir de coupure élevé et la fiabilité associée à la gamme Schneider en font une solution adaptée aux tableaux où la précision de protection compte autant que la facilité d’intégration.
