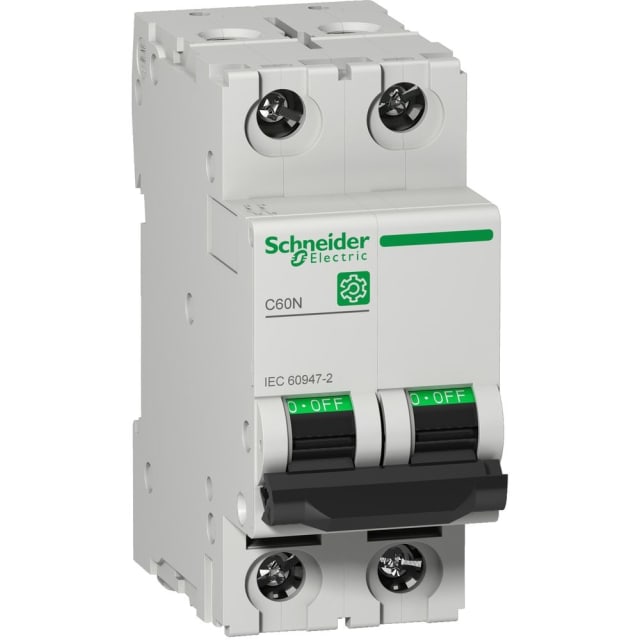

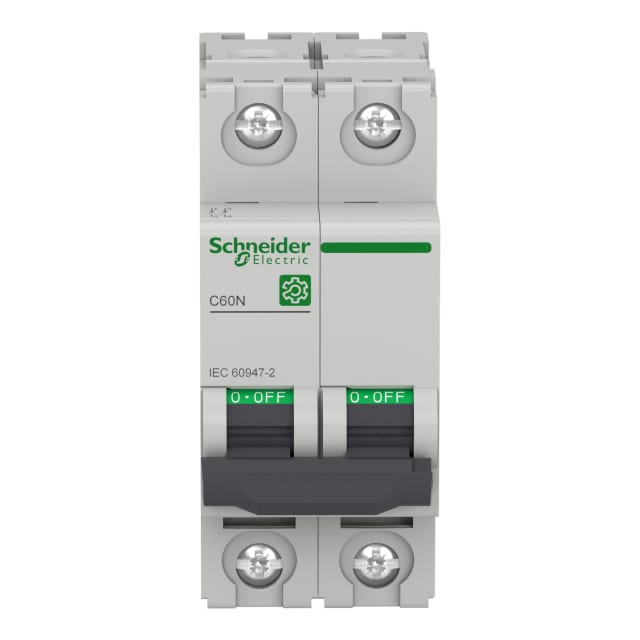

Disjoncteur bipolaire 20A courbe C 10kA M9F11220

Disjoncteur bipolaire 20A courbe C pour protection modulaire 2P

Ce disjoncteur bipolaire 20A courbe C de la gamme Multi 9 C60N est conçu pour la protection des circuits électriques en tableau. Avec ses 2 pôles protégés, il assure la coupure et la protection simultanées de deux conducteurs, ce qui le rend adapté aux installations nécessitant un appareillage modulaire 2P compact, clair à intégrer et simple à repérer dans un coffret de distribution.

Calibre 20A et courbe C pour circuits à usage courant avec appels de courant modérés

Son courant nominal de 20 A convient à de nombreux départs de distribution et circuits techniques. La courbe de déclenchement C est particulièrement indiquée lorsque le circuit peut présenter un courant d’appel modéré au démarrage, tout en conservant une protection efficace contre les surcharges et les courts-circuits. C’est un choix pertinent pour des usages où l’on recherche un bon équilibre entre continuité de service et niveau de protection.

Pouvoir de coupure 10 kA pour environnements électriques exigeants

Ce modèle se distingue par un pouvoir de coupure de 10 kA selon IEC 60947-2 à 400 V, avec 20 kA à 230 V selon cette même norme. Ce niveau le destine aux installations où le pouvoir de coupure doit rester cohérent avec des contraintes de réseau plus élevées qu’un disjoncteur modulaire standard. Sa classe de limitation énergétique 3 contribue également à mieux maîtriser les effets d’un défaut en limitant l’énergie laissée passer lors du déclenchement.

Format modulaire 2 unités pour intégration propre en tableau

Avec une largeur de 2 unités de division et une profondeur totale de 44 mm, ce disjoncteur s’intègre facilement dans les tableaux et coffrets modulaires. Son format compact facilite l’organisation des rangées, notamment lorsque plusieurs protections doivent être regroupées dans un espace maîtrisé. Il convient ainsi aux réalisations où la lisibilité du tableau et l’optimisation de l’encombrement sont importantes.

Compatibilité de raccordement et usage en AC/DC

Ce disjoncteur accepte des conducteurs monofilaires et multifilaires de 1 à 25 mm², ce qui offre une bonne souplesse au moment du câblage selon la configuration du tableau. Son type de tension AC/DC élargit les possibilités d’emploi dans différents environnements techniques. L’absence de neutre à connexion confirme qu’il s’agit ici d’un véritable appareil bipolaire, avec deux pôles protégés.

Tenue électrique adaptée aux contraintes d’installation

Sa tension de dimensionnement atteint 415 V, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Ces caractéristiques en font un appareil adapté aux ensembles de distribution où la robustesse d’isolement et la tenue aux surtensions participent au bon niveau de protection de l’installation. La catégorie de surtension 4 et le degré de pollution 3 renforcent son intérêt dans des contextes d’intégration technique exigeants.

Plage de fonctionnement étendue et accessoires complémentaires possibles

Ce modèle peut fonctionner dans une plage de température ambiante de -30 à 70 °C, ce qui facilite son emploi dans des environnements variés. Il accepte également des dispositifs supplémentaires, un point utile pour les installations qui nécessitent des fonctions complémentaires autour de la protection modulaire. Son indice de protection IP20 le destine à une mise en œuvre à l’intérieur d’un tableau ou d’un coffret prévu pour assurer la protection de l’ensemble.

Un choix pertinent pour tableaux, protections et distribution électrique

Pour un besoin en disjoncteur bipolaire 20A courbe C 10kA, ce modèle Multi 9 C60N apporte une réponse précise : protection 2P, encombrement modulaire réduit, bon niveau de coupure et caractéristiques adaptées aux applications de distribution électrique. Il convient particulièrement aux professionnels et aux acheteurs techniques recherchant un disjoncteur modulaire 2P 20A clair à sélectionner pour un tableau bien dimensionné.
