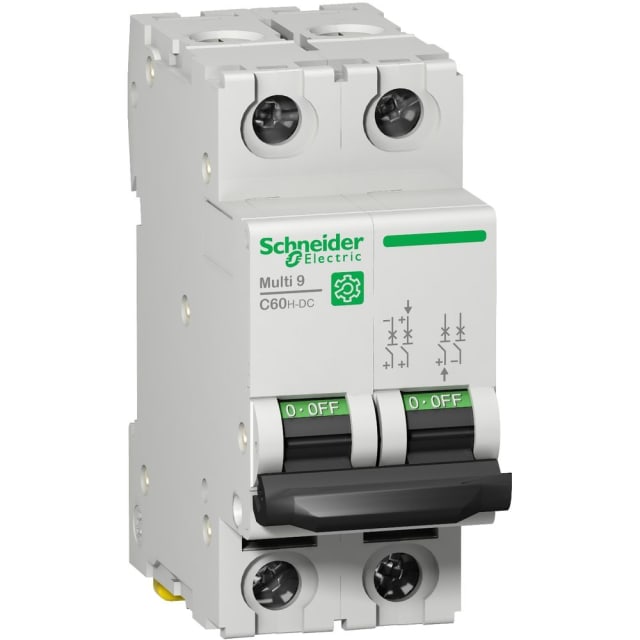

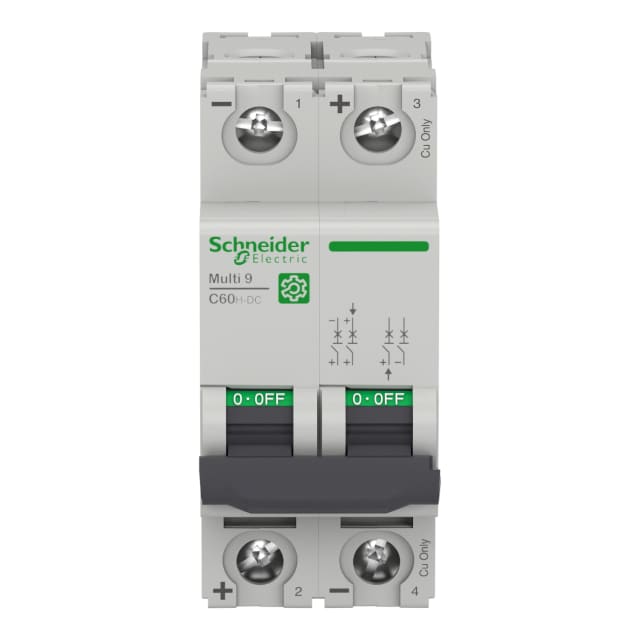

Disjoncteur C60H-DC 2P 2A courbe C 500V DC M9U21202

Disjoncteur modulaire DC 2P conçu pour les circuits en courant continu

Le disjoncteur C60H-DC 2P 2A courbe C 500V DC est un appareil modulaire dédié à la protection des installations en courant continu. Dans cette configuration bipolaire, il protège 2 pôles avec un calibre de 2 A, ce qui en fait une solution adaptée aux circuits DC nécessitant une coupure nette et un encombrement réduit dans le tableau. Son format 2 modules facilite son intégration dans les coffrets et tableaux de distribution.

Protection thermique et magnétique adaptée aux usages de distribution

Ce modèle de la gamme Multi 9 C60H-DC utilise une technologie de déclenchement thermique-magnétique. Elle permet de couvrir à la fois les surcharges durables et les courts-circuits, avec une courbe C bien adaptée aux circuits présentant un courant d’appel modéré. Pour l’installateur comme pour l’exploitant, cela signifie une protection cohérente des départs DC tout en limitant les déclenchements inadaptés sur des charges compatibles avec cette courbe.

Tension 500 V DC et pouvoir de coupure élevé pour une protection maîtrisée

Ce disjoncteur est prévu pour une tension de dimensionnement de 500 V en courant continu, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Son pouvoir de coupure annoncé jusqu’à 10 kA selon les données produit disponibles apporte un niveau de protection élevé pour les circuits DC de distribution. Cette combinaison en fait un choix pertinent lorsque l’on recherche un disjoncteur modulaire DC capable de s’intégrer dans des architectures exigeantes en matière de coupure et de tenue électrique.

Format compact pour tableau électrique et montage sur rail

Avec une largeur de 2 unités de division et une profondeur totale de 44 mm, ce disjoncteur bipolaire DC s’intègre facilement dans les enveloppes modulaires. Son gabarit compact aide à optimiser l’espace disponible dans le tableau sans compliquer le câblage. Il convient particulièrement aux montages où la densité d’appareillage et la lisibilité de l’implantation sont importantes.

Raccordement pratique pour conducteurs rigides et souples

Le raccordement accepte des conducteurs monofilares de 1 à 25 mm² ainsi que des conducteurs multifilaires de 1 à 16 mm². Cette plage de sections apporte de la souplesse au moment du câblage et permet d’adapter l’appareil à différentes configurations de distribution ou de protection de départ. L’absence de neutre à raccorder confirme son orientation pour les circuits DC dédiés, où la protection porte bien sur les 2 pôles.

Caractéristiques utiles pour l’exploitation et la coordination en coffret

Ce disjoncteur présente une classe de limitation énergétique 3, une catégorie de surtension 4 et un degré de pollution 3. Son indice de protection IP20 correspond à un usage intégré dans une enveloppe adaptée. La puissance dissipée de 2,6 W est à prendre en compte lors de la conception thermique du coffret, notamment dans les tableaux compacts ou fortement équipés. Des dispositifs supplémentaires peuvent être associés, ce qui permet d’envisager des montages plus complets selon les besoins de signalisation ou d’auxiliaires.

Un choix pertinent pour les installations DC techniques

Ce disjoncteur C60H-DC 2P 2A courbe C 500V DC s’adresse aux professionnels recherchant une protection modulaire spécifique au courant continu, avec un faible calibre, une architecture bipolaire et un bon niveau de tenue électrique. Il convient aux applications où la sélectivité du départ, la compacité dans le tableau et la compatibilité avec un environnement de distribution DC sont des critères déterminants. Sa conception dans la série Multi 9 facilite aussi l’intégration dans des ensembles cohérents d’appareillage modulaire.
