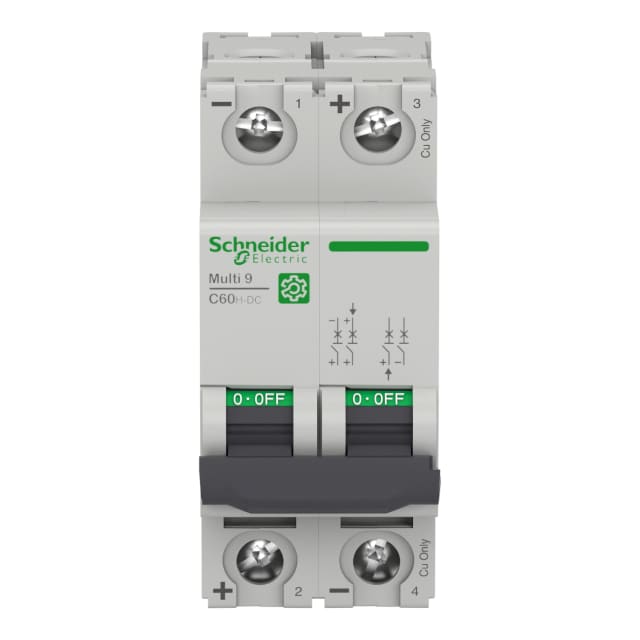

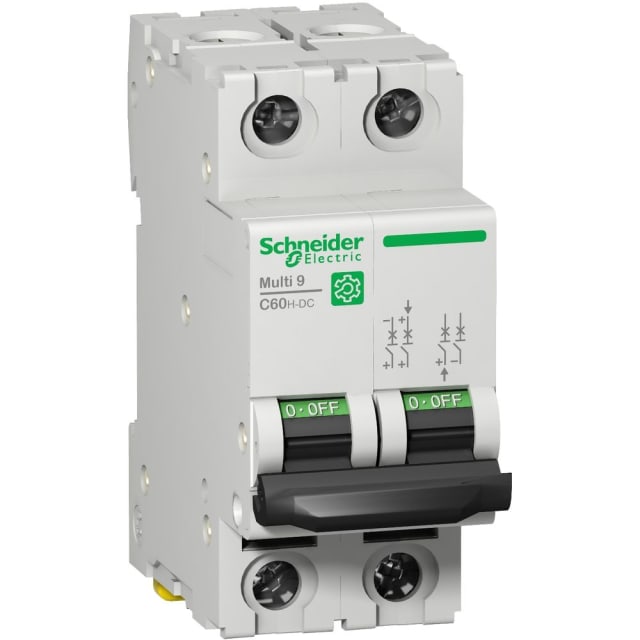

Disjoncteur 2P 16A courbe C 500V DC 10kA M9U21216

Disjoncteur modulaire 2P 16A pour circuits en courant continu

Ce disjoncteur 2P 16A courbe C en 500V DC est conçu pour la protection des circuits en courant continu dans les tableaux et coffrets de distribution. Issu de la gamme Multi 9 C60H-DC, il associe un format modulaire compact à une coupure bipolaire, pratique lorsque l’application impose l’isolement simultané des deux pôles. Son calibre 16 A permet de protéger des départs DC nécessitant une tenue adaptée aux usages techniques et aux installations où la continuité de service doit s’accompagner d’une protection dimensionnée avec précision.

Courbe C et pouvoir de coupure élevé pour une protection maîtrisée

La courbe de déclenchement C convient aux circuits présentant des appels de courant modérés au démarrage. Elle aide à limiter les déclenchements intempestifs tout en conservant une protection efficace contre les surcharges et les courts-circuits. Avec un pouvoir de coupure de 10 kA, ce disjoncteur répond aux environnements où le niveau de défaut potentiel impose une protection modulaire performante. Cette configuration en fait un choix pertinent pour les installations DC techniques, notamment lorsqu’il faut concilier sélectivité d’exploitation et sécurité du départ protégé.

Conçu pour le courant continu jusqu’à 500V DC

Ce modèle est spécifiquement prévu pour une tension de dimensionnement de 500 V en courant continu, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Ce positionnement technique est déterminant pour les applications en DC, où les contraintes de coupure diffèrent nettement de celles du courant alternatif. Le choix d’un appareil explicitement dédié au courant continu permet d’assurer une protection cohérente avec les caractéristiques réelles du circuit, en particulier dans les architectures de distribution spécialisées.

Format compact pour intégration optimisée au tableau

Avec une largeur d’une seule unité de division et une profondeur totale de 44 mm, ce disjoncteur facilite l’implantation dans les coffrets et tableaux lorsque l’espace disponible est compté. Son encombrement réduit simplifie l’organisation des rangées, tout en laissant plus de latitude pour intégrer d’autres appareillages modulaires. Cette compacité est particulièrement appréciable dans les ensembles où la densité d’équipement est élevée et où chaque module compte dans la conception du tableau.

Raccordement pratique pour différentes sections de conducteurs

Le disjoncteur accepte des conducteurs monofilaire de 1 à 25 mm² ainsi que des conducteurs multifilaires de 1 à 16 mm². Cette plage de raccordement offre de la souplesse au moment du câblage, aussi bien en création qu’en adaptation d’une installation existante. Le produit protège deux pôles et ne prévoit pas de connexion de neutre, ce qui correspond à des schémas DC spécifiques où la protection bipolaire doit être clairement identifiée dès la préparation du tableau.

Endurance d’utilisation et adaptation aux environnements techniques

Ce modèle fonctionne dans une plage de température ambiante de -25 à 70 °C, ce qui permet son intégration dans des environnements techniques exigeants. Sa classe de limitation énergétique 3 contribue à mieux contenir les effets thermiques et dynamiques liés aux défauts. Avec une catégorie de surtension 4, un degré de pollution 3 et un indice de protection IP20, il s’intègre dans des ensembles électriques conçus pour offrir la protection mécanique et environnementale appropriée autour de l’appareil.

Une base modulaire compatible avec l’évolution du tableau

La possibilité d’ajouter des dispositifs supplémentaires permet d’envisager une évolution du tableau en fonction des besoins d’exploitation ou de signalisation. Cet avantage est utile pour les installateurs et intégrateurs qui souhaitent conserver une architecture modulaire cohérente, évolutive et lisible. Pour un départ protégé en courant continu, ce disjoncteur modulaire 2P 16A courbe C 500V DC constitue ainsi une solution précise, compacte et bien adaptée aux exigences d’un appareillage de protection technique.
