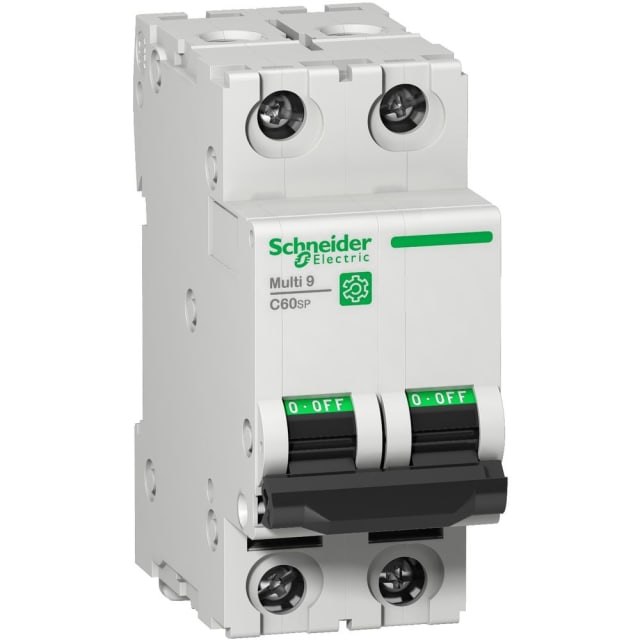

Disjoncteur bipolaire 10A courbe C 10kA M9F22210

Disjoncteur bipolaire 10A courbe C pour protection modulaire précise

Ce disjoncteur bipolaire 10A courbe C de la gamme Multi9 est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits dans une installation modulaire. Sa configuration 2 pôles avec 2 pôles protégés permet une coupure simultanée des deux conducteurs, avec neutre raccordable, ce qui en fait une solution adaptée aux besoins de protection de lignes nécessitant une coupure bipolaire nette et lisible au tableau.

Pouvoir de coupure 10 kA pour circuits exposés à un niveau de défaut élevé

Avec un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V et de 10 kA selon IEC 60947-2 à 400 V, ce disjoncteur modulaire répond aux installations où un niveau de court-circuit important doit être pris en compte. Cette capacité de coupure apporte une réponse adaptée aux environnements techniques où la sélectivité du matériel et la tenue aux défauts sont des critères essentiels dans le choix de la protection.

Courbe C 10A adaptée aux usages courants avec appels de courant modérés

Son calibre 10 A associé à une courbe de déclenchement C convient aux circuits présentant des pointes de courant modérées à l’enclenchement. Cette courbe est particulièrement pertinente pour de nombreuses applications d’alimentation de circuits terminaux ou de petits équipements, lorsqu’il faut éviter des déclenchements intempestifs tout en conservant une protection efficace contre les défauts. La classe de limitation énergétique 3 contribue également à mieux maîtriser l’énergie laissée passer en cas de court-circuit.

Format 2 pôles en 4 modules pour intégration au tableau électrique

Ce modèle occupe une largeur de 4 unités de division et présente une profondeur totale de 44 mm, ce qui facilite son intégration dans un coffret ou un tableau de distribution modulaire compatible. Son indice de protection IP20 correspond à un usage en enveloppe adaptée, tandis que la possibilité d’ajouter des dispositifs supplémentaires permet d’envisager une intégration cohérente dans une architecture de protection plus complète.

Raccordement souple ou rigide pour une mise en œuvre plus pratique

Le raccordement accepte des conducteurs monofiliaires de 1 à 25 mm² ainsi que des conducteurs multifilaires de 1 à 16 mm². Cette plage de section offre une bonne souplesse de mise en œuvre selon la nature du câblage utilisé dans le tableau. Le produit fonctionne en AC/DC, à une fréquence de 50 à 60 Hz, avec une tension de dimensionnement de 277 V et une tension d’isolement Ui de 500 V, ce qui aide à répondre à des contraintes d’installation techniques variées.

Bonne tenue électrique face aux contraintes d’environnement du tableau

Ce disjoncteur bipolaire 10A dispose d’une tenue aux chocs Uimp de 6 kV et d’une catégorie de surtension 4, des caractéristiques utiles pour les environnements où la protection du matériel modulaire doit tenir compte des contraintes transitoires. Son degré de pollution 3 et sa température de fonctionnement comprise entre -30 et 70 °C en font un appareil adapté aux conditions d’exploitation exigeantes à l’intérieur d’une enveloppe appropriée.

Un choix pertinent pour équiper un tableau avec une protection 2P 10A claire

Pour une recherche ciblée de disjoncteur bipolaire 10A courbe C 10kA, ce modèle se distingue par son format modulaire, sa coupure bipolaire, son pouvoir de coupure élevé et ses caractéristiques de raccordement complètes. Il convient particulièrement aux professionnels et aux acheteurs techniques souhaitant intégrer au tableau une protection 2P lisible, compatible avec les exigences de distribution et de protection des circuits en appareillage modulaire.
