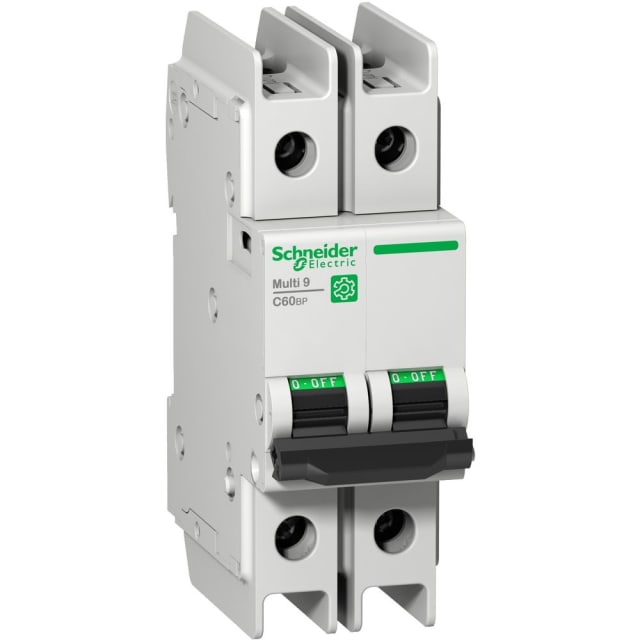

Disjoncteur bipolaire 6A courbe C 10kA C60BP M9F42206

Disjoncteur bipolaire 6A courbe C 10kA pour protection modulaire de circuits

Ce disjoncteur bipolaire 6A courbe C de la gamme Multi 9 C60BP est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits dans les tableaux de distribution. Avec ses 2 pôles protégés, il coupe simultanément les deux conducteurs du circuit concerné, ce qui en fait une solution adaptée aux configurations nécessitant une coupure bipolaire nette et une protection modulaire précise.

Calibre 6A et courbe C : un choix adapté aux circuits à appel de courant modéré

Son courant nominal de 6 A convient aux lignes de faible puissance, aux départs spécifiques et à certaines alimentations dédiées nécessitant une protection calibrée avec soin. La courbe de déclenchement C permet d’absorber les appels de courant modérés au démarrage tout en conservant une réaction efficace en cas de défaut. C’est un profil recherché pour de nombreux usages en distribution électrique lorsqu’un compromis entre sensibilité et tenue aux pointes est nécessaire.

Pouvoir de coupure 10 kA pour installations exigeantes

Avec un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V, ainsi qu’un Icu de 10 kA selon IEC 60947-2 à 400 V et 20 kA à 230 V, ce disjoncteur répond aux environnements où le niveau de court-circuit présumé impose un appareil de protection performant. Cette capacité de coupure élevée contribue au bon dimensionnement du tableau lorsque l’installation demande un appareil modulaire capable de s’intégrer dans une architecture de protection sérieuse et cohérente.

Configuration bipolaire avec neutre raccordable et coupure sur 2 pôles protégés

Ce modèle dispose de 2 pôles au total et de 2 pôles protégés, avec conducteur neutre à connexion. Cette conception facilite son intégration dans les montages où la continuité de service et la lisibilité du câblage doivent aller de pair avec une coupure bipolaire. Pour l’installateur, cela permet de sécuriser le départ concerné avec un appareillage clairement identifié et compatible avec les pratiques de câblage en tableau modulaire.

Format modulaire et raccordement pratique dans le tableau électrique

Sa largeur de 4 unités de division permet d’anticiper précisément l’encombrement sur rail dans le coffret ou le tableau. Sa profondeur totale de 48 mm favorise une implantation maîtrisée dans les ensembles modulaires. Côté raccordement, il accepte des conducteurs monofilaire de 1 à 25 mm² et multifilaire de 1 à 16 mm², ce qui apporte une vraie souplesse au moment du câblage, en neuf comme en maintenance ou en extension d’installation.

Compatibilité AC/DC et tenue électrique pensée pour la distribution

Ce disjoncteur fonctionne en AC/DC, avec une tension de dimensionnement de 277 V, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Sa fréquence de 50 à 60 Hz couvre les besoins classiques de distribution. La catégorie de surtension 4 et le degré de pollution 3 renforcent son intérêt dans les environnements techniques où la tenue de l’appareil et la cohérence des caractéristiques d’isolement comptent dans le choix de la protection.

Utilisation en environnement technique avec accessoires complémentaires possibles

Prévu pour fonctionner dans une plage de température ambiante étendue de -30 à 70 °C, ce disjoncteur modulaire peut être retenu pour des conditions d’exploitation variées. Son indice de protection IP20 correspond à un usage intégré dans une enveloppe adaptée. Il accepte en outre des dispositifs supplémentaires, ce qui permet de faire évoluer le départ protégé selon les besoins du tableau, avec une approche plus fonctionnelle de l’appareillage modulaire.

Un disjoncteur Multi 9 C60BP pertinent pour les besoins de protection ciblés

Entre son calibre 6 A, sa courbe C, sa coupure bipolaire, sa classe de limitation énergétique 3 et sa puissance dissipée contenue de 1,2 W, ce disjoncteur bipolaire 10 kA répond aux attentes des professionnels qui recherchent un appareil net, lisible et bien positionné pour la protection de départs spécifiques. Il constitue un choix pertinent pour équiper un tableau de distribution avec un disjoncteur modulaire bipolaire orienté précision de protection, compacité d’intégration et confort de raccordement.
