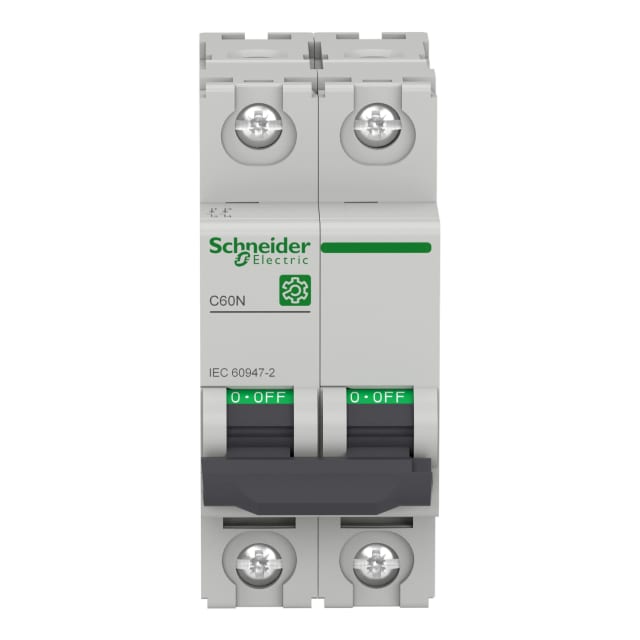

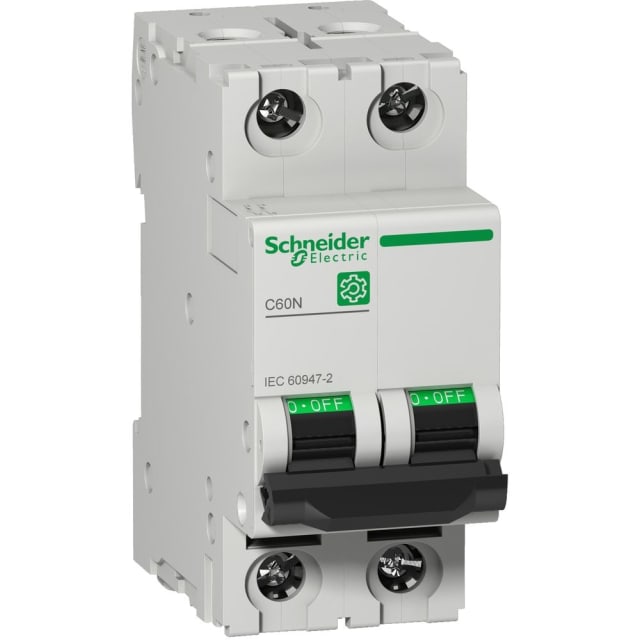

Disjoncteur modulaire 2P 2A courbe D 10 kA M9F12202

Disjoncteur modulaire 2P 2A courbe D pour circuits spécifiques

Ce disjoncteur modulaire 2P 2A courbe D de la gamme Multi9 C60N est conçu pour la protection des circuits basse intensité nécessitant une réponse adaptée aux appels de courant plus marqués au démarrage. Sa courbe D le destine aux usages où les pointes d’enclenchement sont plus importantes que sur des circuits standards, tout en conservant un calibre nominal de 2 A pour une protection précise de la ligne.

Protection bipolaire complète avec coupure sur deux pôles

Avec ses 2 pôles protégés, ce modèle assure une coupure bipolaire et une protection sur l’ensemble des conducteurs concernés. Cette configuration 2P convient aux installations où l’on recherche une isolation simultanée des deux pôles, avec une lecture simple au tableau et une intégration propre dans les ensembles de protection et de distribution électrique.

Pouvoir de coupure 10 kA pour intégration en environnement exigeant

Ce disjoncteur offre un pouvoir de coupure Icu de 10 kA à 400 V selon l’IEC 60947-2, avec 20 kA à 230 V, ce qui le rend pertinent pour des tableaux où le niveau de court-circuit présumé impose un appareil capable d’absorber une énergie de défaut élevée. Sa classe de limitation énergétique 3 contribue également à mieux maîtriser les effets du court-circuit sur les circuits en aval.

Format modulaire compact pour tableau électrique

Son encombrement de 2 modules facilite l’implantation dans les coffrets et tableaux modulaires. Avec une profondeur totale de 44 mm, il s’intègre facilement dans les architectures de distribution où l’espace utile doit être optimisé sans compromettre la lisibilité ni l’accessibilité des appareillages. C’est un choix adapté pour les montages organisés, évolutifs et cohérents avec les équipements modulaires de la série Multi9.

Caractéristiques électriques adaptées aux installations AC/DC

Ce modèle fonctionne en AC/DC, avec une tension de dimensionnement de 415 V, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Sa fréquence de service 50 à 60 Hz permet son emploi dans de nombreuses configurations d’alimentation. Ces données en font un disjoncteur modulaire pertinent lorsque le besoin porte sur une protection bipolaire de faible calibre dans un environnement technique exigeant une bonne tenue électrique.

Raccordement souple et mise en œuvre pratique

Le raccordement accepte des conducteurs monofilaire et multifilaire de 1 à 25 mm², ce qui apporte une vraie souplesse lors du câblage du tableau. Cette plage de section permet d’adapter le produit à différentes habitudes de montage, que ce soit dans le cadre d’une installation neuve, d’une extension ou d’un remplacement ciblé. La compatibilité avec des dispositifs supplémentaires permet aussi d’envisager des montages complétés selon les besoins de signalisation ou d’auxiliaires.

Endurance d’usage en conditions techniques étendues

Prévu pour fonctionner dans une plage de température ambiante de -30 à 70 °C, ce disjoncteur convient aux environnements où les conditions d’exploitation peuvent varier fortement. Son degré de protection IP20, sa catégorie de surtension 4 et son degré de pollution 3 apportent des indications utiles pour son intégration dans un tableau correctement conçu et protégé. Sa puissance dissipée de 1,7 W aide également à anticiper le comportement thermique de l’ensemble dans les coffrets compacts.
