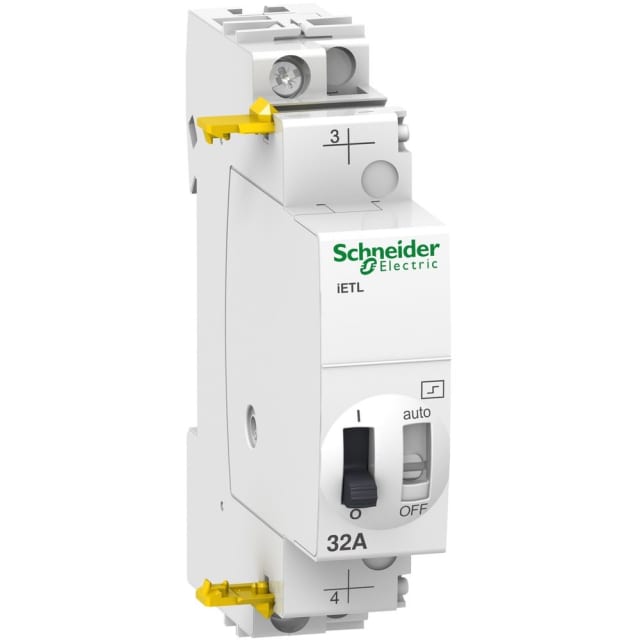

Extension télérupteur modulaire 32A 1NO 230V A9C32836

Extension télérupteur modulaire 32A 1NO pour commande d’éclairage au tableau

Cette extension télérupteur modulaire Acti9 iTL est conçue pour compléter une installation de commande d’éclairage avec une intégration propre dans le tableau électrique. Son format 1 module sur rail DIN permet une implantation compacte, tout en apportant un contact normalement ouvert adapté aux circuits nécessitant une commande impulsionnelle mécanique. Elle convient particulièrement aux montages où l’on recherche une solution modulaire claire, lisible et facile à intégrer dans une rangée existante.

Calibre 32 A et contact 1NO pour piloter des charges d’éclairage soutenues

Avec un courant nominal de 32 A et un contact 1NO, cette extension est dimensionnée pour la commande de charges d’éclairage importantes. Elle accepte notamment jusqu’à 4200 W en lampes à incandescence, 3350 VA en lampes fluorescentes, 5300 VA en montage duo et 2400 VA en compensation parallèle. Ce positionnement technique en fait un choix pertinent pour les installations tertiaires, résidentielles collectives ou techniques où plusieurs points lumineux ou charges associées doivent être commandés avec un appareillage modulaire adapté.

Commande en 230 à 240 V AC avec compatibilité d’alimentation étendue

Ce modèle fonctionne avec une tension de commande principale de 230 à 240 V en courant alternatif, en fréquence 50 à 60 Hz, tout en acceptant également une commande secondaire en 110 V en courant continu selon la configuration prévue. Sa tension d’alimentation de 24 à 250 V AC apporte une bonne souplesse d’intégration dans les architectures de commande existantes. Cette polyvalence facilite le choix du bon produit dans un environnement technique où la cohérence entre commande, alimentation et appareillage modulaire est essentielle.

Format 1 module DIN pour une intégration simple dans les coffrets et tableaux

Grâce à sa largeur d’une unité de division et à sa profondeur totale de 84 mm, cette extension trouve facilement sa place dans les coffrets et tableaux de distribution. Le montage sur barre DIN simplifie l’installation et favorise un câblage ordonné dans les ensembles modulaires. Pour l’électricien comme pour l’intégrateur, ce faible encombrement permet d’optimiser l’espace disponible sans sacrifier la fonction de commande dédiée au télérupteur.

Fonction mécanique pensée pour les usages de commande impulsionnelle

Sa fonction mécanique répond aux besoins classiques des circuits de commande par boutons-poussoirs, notamment pour l’allumage et l’extinction de l’éclairage depuis plusieurs points. Cette extension s’intègre dans les logiques de télérupteur modulaires utilisées pour les circulations, parties communes, locaux techniques ou zones nécessitant une commande centralisée et répétée. Elle est adaptée à une fréquence de manœuvre maîtrisée, avec une durée minimale d’ordre de commande courte, ce qui correspond bien aux usages impulsionnels du quotidien.

Performances utiles pour les environnements d’exploitation courants

Ce modèle est prévu pour un usage dans des conditions d’exploitation exigeantes, avec une tension d’isolement nominale de 440 V, une tenue aux chocs de 6 kV, une catégorie de surtension IV et un degré de pollution 3. Son indice de protection IP20, porté à IP40 une fois intégré dans un coffret, le destine naturellement à une installation dans une enveloppe adaptée. La plage de fonctionnement de -20 °C à 50 °C permet son utilisation dans de nombreux environnements techniques intérieurs.

Un choix pertinent pour compléter une architecture Acti9 iTL

Cette extension s’inscrit dans l’univers Acti9 iTL, apprécié pour les installations modulaires de commande au tableau. Elle constitue une réponse précise lorsque l’objectif est d’ajouter une fonction de contact à fermeture dans un ensemble cohérent, sans recourir à un matériel surdimensionné. Pour l’achat, c’est un produit particulièrement intéressant lorsque le besoin porte sur une extension télérupteur modulaire 32A 1NO 230V, avec un encombrement réduit, une destination claire pour l’éclairage et une compatibilité naturelle avec les tableaux électriques modulaires.
