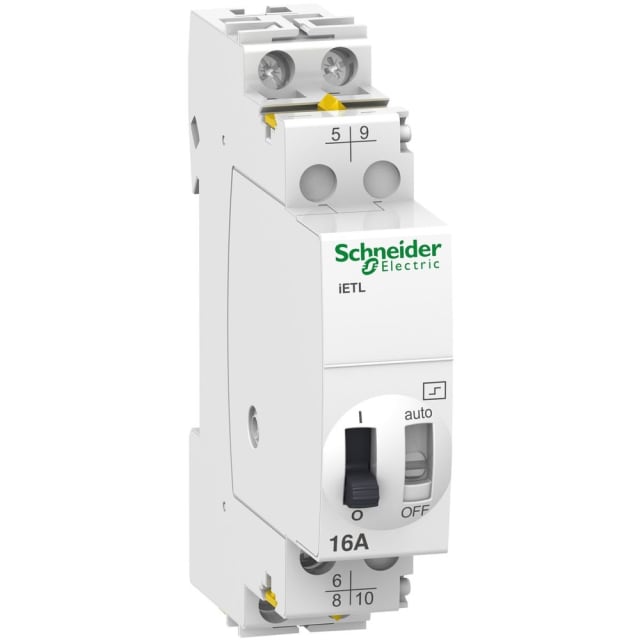

Extension télérupteur modulaire 16A 2 NO 230V A9C32816

Extension modulaire pour télérupteur d’éclairage en tableau

L’extension télérupteur modulaire 16A 2 NO 230V s’intègre dans les tableaux électriques pour compléter une commande par impulsion dédiée principalement à l’éclairage. Issue de la gamme Acti9 iTL, elle convient aux installations où l’on recherche une commande modulaire compacte sur rail DIN, avec un encombrement réduit d’un seul module. Son principe mécanique permet d’ajouter une fonction de commutation adaptée aux circuits commandés par boutons-poussoirs, dans les logements, locaux tertiaires ou zones techniques.

Configuration de contacts adaptée aux commandes d’éclairage

Ce modèle est prévu pour un courant nominal de 16 A et dispose d’une configuration de contact pensée pour les usages de commande d’éclairage. Il permet de gérer des charges courantes avec une bonne polyvalence, notamment les lampes à incandescence jusqu’à 1600 W et les lampes fluorescentes jusqu’à 1300 VA. Pour certaines configurations d’éclairage plus spécifiques, il accepte également une charge fluorescente en montage duo jusqu’à 2000 VA et en compensation parallèle jusqu’à 900 VA, ce qui en fait une solution pertinente dans les circuits d’éclairage modulaires nécessitant une extension de contact bien dimensionnée.

Alimentation et commande compatibles avec les besoins d’installation

L’appareil fonctionne sur une plage de tension d’alimentation de 24 à 250 V en courant alternatif, avec une commande principale en 230 à 240 V AC, 50 à 60 Hz. Une seconde tension de commande en 110 V DC est également prévue, ce qui facilite son intégration dans des schémas de commande répondant à des contraintes techniques variées. Cette compatibilité permet de l’utiliser dans des architectures modulaires où la cohérence entre la commande, le télérupteur et les autres organes du tableau doit être maîtrisée sans multiplier les références inutiles.

Format rail DIN compact pour tableaux résidentiels et tertiaires

Grâce à son montage sur barre DIN et à sa largeur d’une unité de division, cette extension télérupteur trouve facilement sa place dans les coffrets et tableaux où l’optimisation de l’espace est essentielle. Sa profondeur totale de 84 mm aide à anticiper l’implantation dans le tableau, notamment lorsqu’il faut composer avec d’autres appareillages modulaires, protections et organes de répartition. Ce format compact simplifie le repérage, l’organisation et l’évolution d’une installation électrique modulaire.

Commutation conçue pour un usage répété sur circuit commandé

Cette extension est adaptée à une utilisation répétée sur des circuits pilotés par impulsion, avec une fréquence de commutation compatible avec les besoins habituels d’éclairage. La durée minimale de l’ordre de commande de 50 ms permet une prise en compte nette de l’impulsion, tandis que le courant de coupure maximal de 16 A à cos phi 0,6 aide à couvrir des usages concrets sur charges d’éclairage et circuits associés. C’est un choix cohérent pour compléter une commande modulaire lorsque l’on souhaite une exploitation simple, lisible et adaptée aux automatismes d’allumage courants.

Protection électrique et intégration en environnement de tableau

L’appareil est conçu pour une intégration en tableau avec un degré de protection IP20, porté à IP40 une fois installé dans son enveloppe. Il dispose d’une tension d’isolement nominale Ui de 440 V AC et d’une tenue aux ondes de choc Uimp de 6 kV, des caractéristiques utiles pour une implantation dans des ensembles de distribution modernes. Sa catégorie de surtension IV et son degré de pollution 3 confirment son positionnement dans les environnements de tableau électrique où la tenue des appareillages modulaires doit rester cohérente avec les contraintes d’exploitation.

Une extension Acti9 iTL pensée pour une sélection claire du bon appareil

Cette extension pour télérupteur modulaire se distingue par son format 16 A, sa commande en 230 V et son intégration dans la famille Acti9 iTL, ce qui facilite l’identification du bon appareil lors d’un remplacement, d’une maintenance ou d’une extension de tableau. Pour l’installateur comme pour l’acheteur averti, cela permet de choisir un module cohérent avec une logique de commande d’éclairage existante, tout en conservant une lecture claire des fonctions utiles : commande par impulsion, montage DIN, encombrement réduit et capacité de coupure adaptée aux charges d’éclairage.
