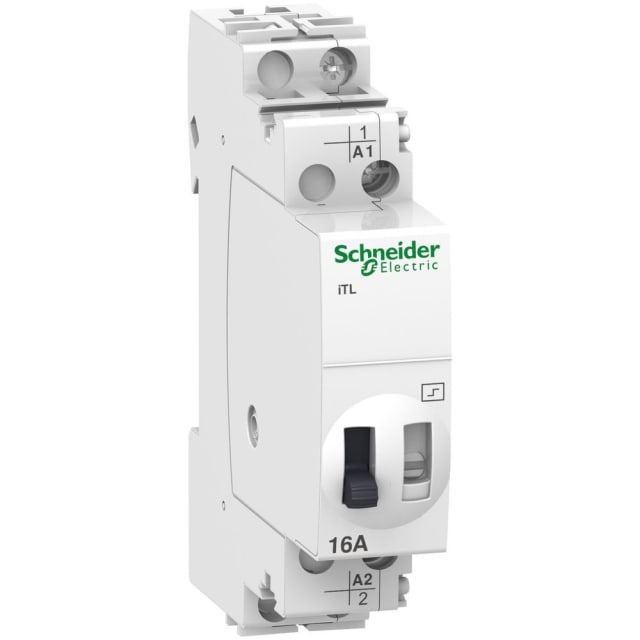

Télérupteur 1 NO 16A bobine 12V A9C30011

Télérupteur modulaire 1 NO 16 A pour commande d’éclairage

Ce télérupteur modulaire Acti9 iTL est conçu pour piloter un circuit d’éclairage ou une charge commandée par impulsion, avec un contact 1 NO et un courant assigné de 16 A. Son fonctionnement par bobine 12 V AC 50/60 Hz en fait une solution adaptée aux installations où la commande doit être séparée du circuit de puissance, tout en conservant un encombrement réduit dans le tableau.

Format 1 module pour intégration simple sur rail DIN

Grâce à sa largeur de 1 module et à son montage sur barre DIN, ce télérupteur trouve facilement sa place dans les coffrets et tableaux électriques. Sa profondeur totale de 43,5 mm facilite l’intégration dans les ensembles modulaires compacts, sans complexifier l’organisation interne du tableau. C’est un choix pertinent lorsque l’espace disponible doit être optimisé sans renoncer à une commande centralisée ou multipoints.

Commande impulsionnelle en 12 V AC avec manœuvre manuelle en façade

La bobine de commande fonctionne en 12 V AC sur 50/60 Hz. Le produit dispose également d’une commande manuelle, utile pour les essais, les opérations de maintenance ou les interventions ponctuelles sur l’installation. Cette fonction apporte une vraie souplesse d’exploitation, notamment lors de la mise en service ou du diagnostic, en permettant d’actionner le télérupteur directement sans dépendre uniquement de la commande distante.

Contact à fermeture 1 NO pour pilotage clair et efficace

Avec un seul contact normalement ouvert, ce modèle est particulièrement adapté aux usages où l’on souhaite fermer le circuit à chaque impulsion de commande, puis alterner l’état lors des impulsions suivantes. Ce principe est couramment recherché pour la gestion d’éclairages depuis plusieurs points de commande, dans les parties communes, circulations, locaux techniques ou zones nécessitant un pilotage pratique et rationnel.

Capacité de coupure 16 A et compatibilité avec différentes charges d’éclairage

Ce télérupteur accepte un courant de coupure de 16 A, y compris avec un cos phi de 0,6, ce qui lui permet de répondre à des besoins courants en commande de charges. Il peut commuter jusqu’à 1600 W en lampes à incandescence, 1300 VA en lampes fluorescentes, 2000 VA en montage duo et 900 VA en fluorescent compensé en parallèle. Ces valeurs aident à dimensionner correctement l’appareil dans les applications d’éclairage tertiaire ou résidentiel technique.

Alimentation et logique d’utilisation adaptées aux tableaux modulaires

Le produit est prévu pour une tension d’alimentation AC de 24 à 250 V. Cette plage facilite son intégration dans de nombreuses architectures de tableau, tandis que sa logique de commutateur mécanique répond bien aux besoins de commande répétitive d’un circuit. Le fonctionnement par impulsion permet de limiter les organes de commande tout en gardant une exploitation simple, lisible et efficace au quotidien.

Une solution Acti9 iTL pensée pour les installations de commande d’éclairage

Dans la gamme Acti9 iTL, ce télérupteur modulaire répond aux besoins des installateurs recherchant un appareil compact pour commande d’éclairage par boutons-poussoirs. Son association entre contact 1 NO, calibre 16 A, bobine 12 V AC et commande manuelle en façade en fait une référence pertinente pour les tableaux de distribution où la clarté de câblage, la compacité et la maîtrise de la commande sont essentielles.
