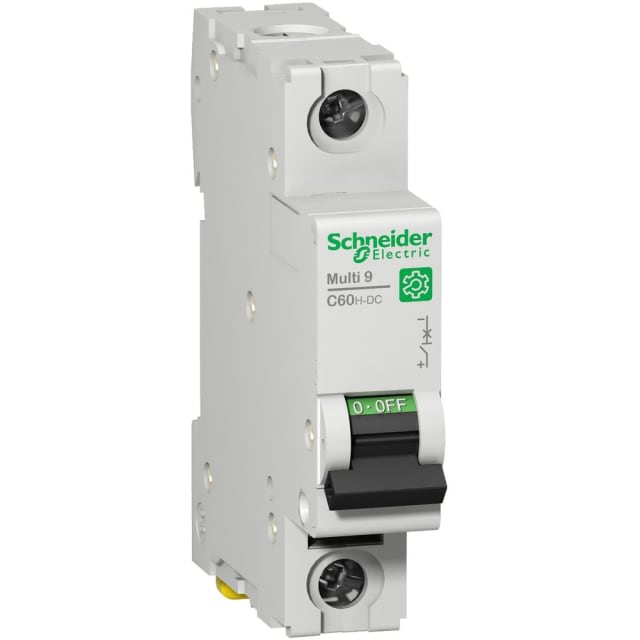

Disjoncteur DC 1P 32A courbe B 250V C60H-DC M9U11132

Disjoncteur DC 1P 32A conçu pour la protection des circuits en courant continu

Ce disjoncteur modulaire 1P 32A courbe B est destiné à la protection des circuits électriques en courant continu jusqu’à 250 V DC. Issu de la gamme C60H-DC, il répond aux besoins des tableaux de distribution et des installations techniques où la coupure en DC exige un appareillage spécifiquement adapté. Son format unipolaire permet une intégration simple dans les coffrets modulaires tout en apportant une protection contre les surcharges et les courts-circuits.

Calibre 32 A et courbe B pour les départs nécessitant un déclenchement sensible

Avec un courant nominal de 32 A et une courbe de déclenchement B, ce modèle convient aux circuits pour lesquels un déclenchement rapide est recherché en cas de surintensité modérée. Cette configuration est particulièrement adaptée aux lignes qui demandent une protection précise des conducteurs et des équipements alimentés en courant continu. Le choix d’une courbe B permet d’orienter la protection vers des usages où les pointes d’appel au démarrage restent limitées.

Pouvoir de coupure élevé pour une meilleure tenue en environnement technique

Ce disjoncteur DC 250 V dispose d’un pouvoir de coupure de 10 kA selon EN 60898 à 230 V ainsi que d’un pouvoir de coupure assigné Icu de 10 kA selon IEC 60947-2 à 230 V. Ces valeurs traduisent sa capacité à interrompre un défaut important dans de bonnes conditions d’exploitation. Pour l’installateur comme pour l’exploitant, cela en fait une solution pertinente dans les tableaux où le niveau de contrainte électrique impose un appareil modulaire capable d’assurer une protection solide du départ concerné.

Format modulaire compact pour une intégration facile dans le tableau

Sa largeur d’une seule unité de division facilite l’implantation dans les coffrets et armoires lorsque l’espace disponible doit être optimisé. Avec une profondeur totale de 44 mm, ce disjoncteur modulaire s’intègre proprement dans les ensembles de protection et de distribution. Le montage sur rail dans un tableau permet de conserver une architecture claire, lisible et pratique pour la maintenance comme pour les extensions futures.

Raccordement souple pour différentes sections de conducteurs

Ce modèle accepte des conducteurs monofilares de 1 à 35 mm² ainsi que des conducteurs multifilaires de 1 à 25 mm². Cette plage de raccordement offre une bonne souplesse de mise en œuvre sur chantier ou en rénovation de tableau. Elle permet d’adapter le disjoncteur à de nombreux départs DC selon la section retenue, tout en simplifiant le travail de câblage dans les installations techniques et les ensembles de distribution.

Caractéristiques électriques adaptées aux contraintes de protection modernes

Ce disjoncteur unipolaire bénéficie d’une tension d’isolement Ui de 500 V et d’une tenue aux chocs Uimp de 6 kV, avec une catégorie de surtension 4 et une classe de limitation énergétique 3. Ces éléments sont utiles pour les environnements où la protection du circuit doit aussi tenir compte des contraintes transitoires et des sollicitations électriques du tableau. Son indice de protection IP20 participe à une intégration adaptée à l’intérieur d’une enveloppe prévue pour la distribution modulaire.

Utilisation en environnement exigeant et compatibilité avec accessoires

Prévu pour fonctionner dans une plage de température ambiante de -25 à 70 °C, ce disjoncteur DC peut être retenu pour des conditions d’exploitation étendues. Il accepte en outre l’ajout de dispositifs supplémentaires, ce qui permet de faire évoluer le départ protégé selon l’architecture du tableau. Pour l’achat d’un disjoncteur C60H-DC 1P 32A courbe B, ce modèle constitue un choix cohérent lorsque l’objectif est de protéger efficacement un circuit en courant continu avec un encombrement réduit et des caractéristiques techniques clairement dimensionnées.
