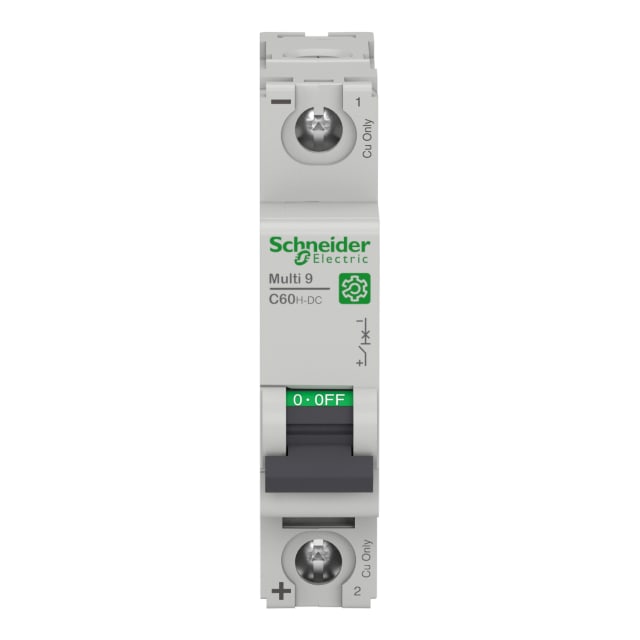

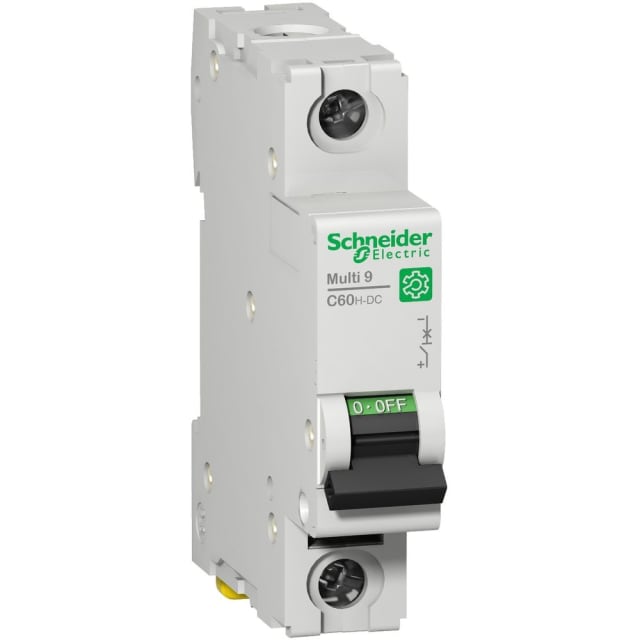

Disjoncteur DC 1P 4A courbe C 10kA 250V M9U21104

Disjoncteur DC 1P 4A conçu pour la protection des circuits en courant continu

Ce disjoncteur modulaire 1P 4A courbe C est prévu pour la protection des installations en courant continu jusqu’à 250 V DC. Issu de la gamme Multi 9 C60H-DC, il s’intègre dans les tableaux de distribution lorsque l’application impose une protection compacte, lisible et adaptée aux contraintes du DC. Son calibre 4 A permet de sécuriser les départs de faible intensité avec un déclenchement étudié pour supporter les appels de courant modérés tout en assurant une coupure efficace en cas de défaut.

Courbe C et calibre 4 A pour les départs techniques à faible intensité

Avec sa courbe de déclenchement C, ce disjoncteur DC 4A convient aux circuits où des pointes de courant temporaires peuvent apparaître au démarrage, sans provoquer de déclenchements intempestifs dans des conditions normales d’exploitation. Il constitue un choix pertinent pour des circuits de commande, des équipements auxiliaires ou des applications techniques en courant continu nécessitant une protection précise, tout en conservant une bonne tolérance aux appels de courant courts.

Pouvoir de coupure 10 kA pour une protection adaptée aux environnements exigeants

Son pouvoir de coupure assigné atteint 10 kA, ce qui permet de répondre à des besoins de protection sur des installations où le niveau de court-circuit potentiel doit être pris en compte avec sérieux. Cette capacité de coupure, associée à une tension d’isolement Ui de 500 V et à une tenue aux chocs Uimp de 6 kV, en fait un appareil particulièrement adapté aux architectures de distribution DC où la continuité de service, la sélectivité de l’appareillage et la maîtrise des défauts sont des critères de choix importants.

Format modulaire 1 pas pour une intégration simple dans le tableau électrique

Grâce à sa largeur de 1 module et à sa profondeur totale de 44 mm, ce disjoncteur unipolaire trouve facilement sa place dans les coffrets et tableaux modulaires. Son encombrement réduit facilite l’implantation de plusieurs protections sur une même rangée, ce qui est apprécié lors de la conception ou de l’extension d’un tableau. Le format modulaire Multi 9 permet également de conserver une présentation propre et rationnelle des protections sur rail.

Raccordement souple ou rigide pour une mise en œuvre pratique

Ce modèle accepte des conducteurs monofilaire de 1 à 25 mm² ainsi que des conducteurs multifilaires de 1 à 16 mm², ce qui offre une bonne latitude au moment du câblage. Cette plage de raccordement permet d’adapter le produit à différentes sections selon l’architecture du circuit, le mode de câblage et les contraintes d’intégration dans le tableau. L’absence de neutre à connecter confirme son usage sur un pôle protégé dédié au courant continu.

Compatibilité avec accessoires et usage en environnement technique

Ce disjoncteur peut recevoir des dispositifs supplémentaires, un point important pour les intégrateurs et installateurs qui souhaitent faire évoluer le tableau avec des auxiliaires de signalisation ou de commande. Sa catégorie de surtension 4, son degré de pollution 3 et son indice de protection IP20 en face avant de l’appareil participent à son positionnement dans les environnements techniques de distribution et de protection modulaire.

Un appareil adapté aux conditions d’exploitation étendues

Conçu pour fonctionner dans une plage de température ambiante de -25 à 70 °C, ce disjoncteur DC 1P 4A s’adapte à des conditions d’installation variées. Sa classe de limitation énergétique 3 contribue à mieux maîtriser les effets du défaut lors de la coupure. Avec une puissance dissipée de 2,4 W, il convient aux montages où la gestion de l’échauffement dans le tableau doit être anticipée de manière cohérente avec la densité d’appareillage installée.
