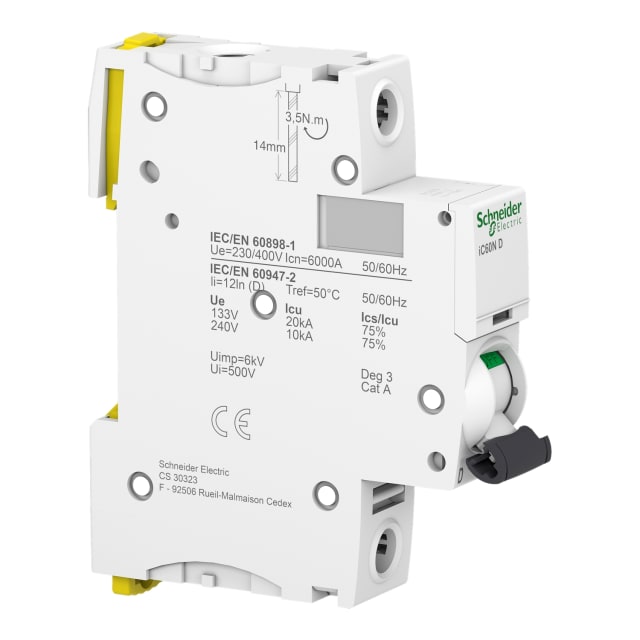

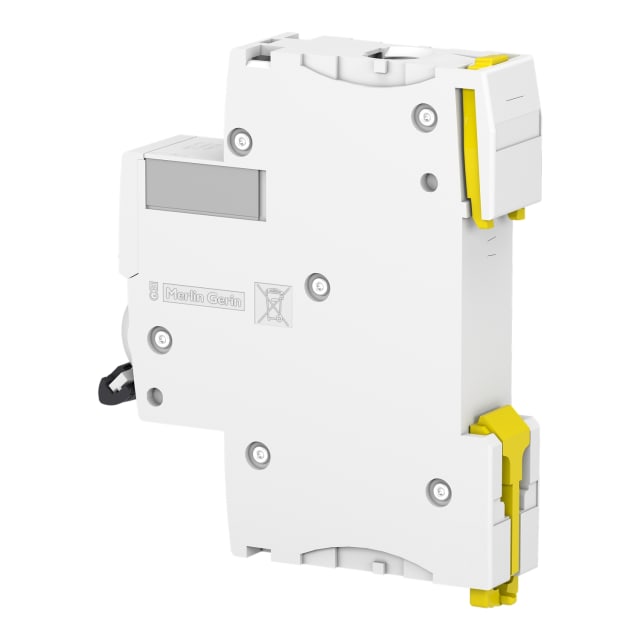

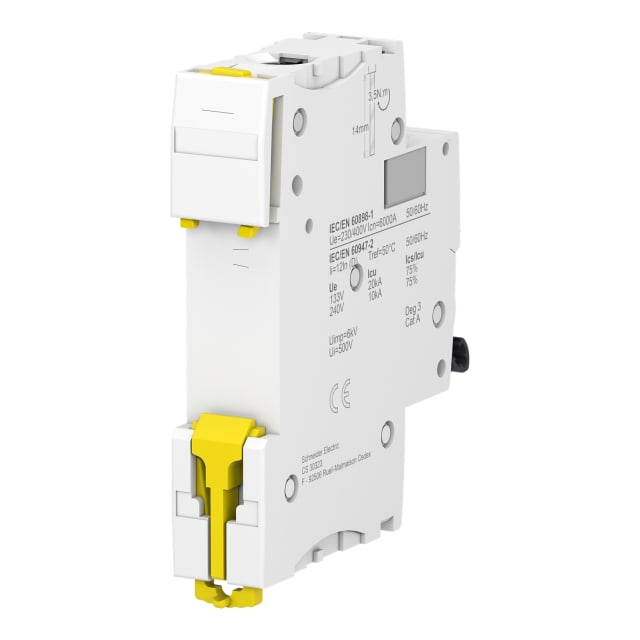

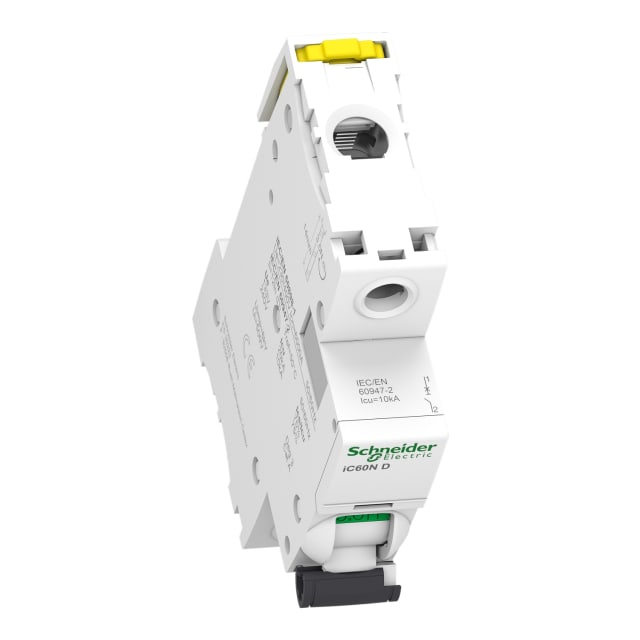

Disjoncteur miniature 1P 32A courbe D iC60N A9F75132

Marque : Schneider Distribution Série : Acti9 iC60 EAN : 3606480080852 SKU : 4107686 Réf. fabricant : A9F75132

Disjoncteur miniature unipolaire 1P 32 A courbe D, série Acti9 iC60N, pour protection des circuits AC/DC 230 V. Pouvoir de coupure 6 kA, format compact 1 module.

28.74€ HTVA

Par 1 pièce

Sur commande : 25 à 32 jours

Sur commande : 25 à 32 jours

Quantité Prix HTVA Remise
0-2 28.74€ 0%
3-5 28.17€ 2%
6-10 27.88€ 3%
11+ 27.59€ 4%
Référence Produit Nombre de pôles (total) Courant nominal Courbe de déclenchement Disponibilité Prix HTVA
4107686 Réf. 4107686 Disjoncteur miniature 1P 32A courbe D iC60N A9F75132 Modèle sélectionné
Nombre de pôles (total)
1
Courant nominal
32 A
Courbe de déclenchement
d
1 32 A d Sur commande 28.74€ HTVA par 1 pièce Sur commande
4106896 Réf. 4106896 Disjoncteur miniature 1P 1A courbe C 6 kA A9F74101
Nombre de pôles (total)
1
Courant nominal
1 A
Courbe de déclenchement
C
1 1 A C En stock 26.70€ HTVA par 1 pièce En stock
4107578 Réf. 4107578 Disjoncteur miniature 1P 2A courbe C A9F74102
Nombre de pôles (total)
1
Courant nominal
2 A
Courbe de déclenchement
C
1 2 A C En stock 26.70€ HTVA par 1 pièce En stock
4107579 Réf. 4107579 Disjoncteur miniature 1P 4A courbe C iC60N A9F74104
Nombre de pôles (total)
1
Courant nominal
4 A
Courbe de déclenchement
C
1 4 A C En stock 27.77€ HTVA par 1 pièce En stock
4107581 Réf. 4107581 Disjoncteur miniature 2P 1A courbe C A9F74201
Nombre de pôles (total)
2
Courant nominal
1 A
Courbe de déclenchement
C
2 1 A C En stock 55.39€ HTVA par 1 pièce En stock
4107582 Réf. 4107582 Disjoncteur modulaire 2P 2A courbe C iC60N A9F74202
Nombre de pôles (total)
2
Courant nominal
2 A
Courbe de déclenchement
C
2 2 A C En stock 53.84€ HTVA par 1 pièce En stock
4107583 Réf. 4107583 Disjoncteur 2 pôles 3A courbe C iC60N A9F74203
Nombre de pôles (total)
2
Courant nominal
3 A
Courbe de déclenchement
C
2 3 A C Sur commande 53.89€ HTVA par 1 pièce Sur commande
4107584 Réf. 4107584 Disjoncteur miniature 2P 4A courbe C A9F74204
Nombre de pôles (total)
2
Courant nominal
4 A
Courbe de déclenchement
C
2 4 A C En stock 54.61€ HTVA par 1 pièce En stock
4107586 Réf. 4107586 Disjoncteur miniature 2P 0,5A courbe C A9F74270
Nombre de pôles (total)
2
Courant nominal
0,5 A
Courbe de déclenchement
C
2 0,5 A C En stock 55.99€ HTVA par 1 pièce En stock
4107588 Réf. 4107588 Disjoncteur tripolaire 2A courbe C iC60N A9F74302
Nombre de pôles (total)
3
Courant nominal
2 A
Courbe de déclenchement
C
3 2 A C En stock 87.05€ HTVA par 1 pièce En stock
4107589 Réf. 4107589 Disjoncteur modulaire triphasé 4A courbe C A9F74304
Nombre de pôles (total)
3
Courant nominal
4 A
Courbe de déclenchement
C
3 4 A C En stock 87.05€ HTVA par 1 pièce En stock
4107592 Réf. 4107592 Disjoncteur miniature 4 pôles 2A courbe C A9F74402
Nombre de pôles (total)
4
Courant nominal
2 A
Courbe de déclenchement
C
4 2 A C En stock 108.48€ HTVA par 1 pièce En stock
4107593 Réf. 4107593 Disjoncteur tétrapolaire 4A courbe C iC60N A9F74404
Nombre de pôles (total)
4
Courant nominal
4 A
Courbe de déclenchement
C
4 4 A C En stock 98.75€ HTVA par 1 pièce En stock
4107692 Réf. 4107692 Disjoncteur miniature 2P 2A courbe D iC60N A9F75202
Nombre de pôles (total)
2
Courant nominal
2 A
Courbe de déclenchement
d
2 2 A d En stock 71.69€ HTVA par 1 pièce En stock
4107694 Réf. 4107694 Disjoncteur miniature 2P 4A courbe D iC60N A9F75204
Nombre de pôles (total)
2
Courant nominal
4 A
Courbe de déclenchement
d
2 4 A d En stock 75.26€ HTVA par 1 pièce En stock
4107695 Réf. 4107695 Disjoncteur miniature 2P 6A courbe D A9F75206
Nombre de pôles (total)
2
Courant nominal
6 A
Courbe de déclenchement
d
2 6 A d En stock 57.72€ HTVA par 1 pièce En stock
4107696 Réf. 4107696 Disjoncteur modulaire 2P 10A courbe D iC60N A9F75210
Nombre de pôles (total)
2
Courant nominal
10 A
Courbe de déclenchement
d
2 10 A d En stock 57.14€ HTVA par 1 pièce En stock
4107697 Réf. 4107697 Disjoncteur miniature 2P 16A courbe D A9F75216
Nombre de pôles (total)
2
Courant nominal
16 A
Courbe de déclenchement
d
2 16 A d En stock 57.96€ HTVA par 1 pièce En stock
4107698 Réf. 4107698 Disjoncteur modulaire 2P 20A courbe D A9F75220
Nombre de pôles (total)
2
Courant nominal
20 A
Courbe de déclenchement
d
2 20 A d En stock 59.42€ HTVA par 1 pièce En stock
4107699 Réf. 4107699 Disjoncteur miniature 2P 25A courbe D A9F75225
Nombre de pôles (total)
2
Courant nominal
25 A
Courbe de déclenchement
d
2 25 A d En stock 60.58€ HTVA par 1 pièce En stock
4107700 Réf. 4107700 Disjoncteur miniature 2P 32A courbe D A9F75232
Nombre de pôles (total)
2
Courant nominal
32 A
Courbe de déclenchement
d
2 32 A d En stock 58.79€ HTVA par 1 pièce En stock
4107707 Réf. 4107707 Disjoncteur tripolaire 6A courbe D iC60N A9F75306
Nombre de pôles (total)
3
Courant nominal
6 A
Courbe de déclenchement
d
3 6 A d Rupture de stock 85.53€ HTVA par 1 pièce Rupture de stock
4107708 Réf. 4107708 Disjoncteur triphasé 10A courbe D 3 pôles A9F75310
Nombre de pôles (total)
3
Courant nominal
10 A
Courbe de déclenchement
d
3 10 A d En stock 85.53€ HTVA par 1 pièce En stock
4107709 Réf. 4107709 Disjoncteur triphasé 16A courbe D 3 pôles A9F75316
Nombre de pôles (total)
3
Courant nominal
16 A
Courbe de déclenchement
d
3 16 A d En stock 85.53€ HTVA par 1 pièce En stock
4107710 Réf. 4107710 Disjoncteur modulaire triphasé 20A courbe D A9F75320
Nombre de pôles (total)
3
Courant nominal
20 A
Courbe de déclenchement
d
3 20 A d En stock 85.53€ HTVA par 1 pièce En stock
4107711 Réf. 4107711 Disjoncteur tripolaire 25A courbe D iC60N A9F75325
Nombre de pôles (total)
3
Courant nominal
25 A
Courbe de déclenchement
d
3 25 A d En stock 85.53€ HTVA par 1 pièce En stock
4107712 Réf. 4107712 Disjoncteur tripolaire 32A courbe D iC60N A9F75332
Nombre de pôles (total)
3
Courant nominal
32 A
Courbe de déclenchement
d
3 32 A d En stock 85.53€ HTVA par 1 pièce En stock
4107713 Réf. 4107713 Disjoncteur modulaire triphasé 40A courbe D A9F75340
Nombre de pôles (total)
3
Courant nominal
40 A
Courbe de déclenchement
d
3 40 A d En stock 107.60€ HTVA par 1 pièce En stock
4107715 Réf. 4107715 Disjoncteur modulaire tripolaire 63A courbe D A9F75363
Nombre de pôles (total)
3
Courant nominal
63 A
Courbe de déclenchement
d
3 63 A d En stock 177.81€ HTVA par 1 pièce En stock
4107720 Réf. 4107720 Disjoncteur 4 pôles 10A courbe D iC60N A9F75410
Nombre de pôles (total)
4
Courant nominal
10 A
Courbe de déclenchement
d
4 10 A d En stock 115.70€ HTVA par 1 pièce En stock
4107721 Réf. 4107721 Disjoncteur tétrapolaire 16A courbe D iC60N A9F75416
Nombre de pôles (total)
4
Courant nominal
16 A
Courbe de déclenchement
d
4 16 A d En stock 120.33€ HTVA par 1 pièce En stock
4107722 Réf. 4107722 Disjoncteur modulaire 4P 20A courbe D iC60N A9F75420
Nombre de pôles (total)
4
Courant nominal
20 A
Courbe de déclenchement
d
4 20 A d En stock 113.07€ HTVA par 1 pièce En stock
4107723 Réf. 4107723 Disjoncteur miniature 4 pôles 25A courbe D A9F75425
Nombre de pôles (total)
4
Courant nominal
25 A
Courbe de déclenchement
d
4 25 A d En stock 120.33€ HTVA par 1 pièce En stock
4107724 Réf. 4107724 Disjoncteur modulaire iC60N 4P 32A courbe D A9F75432
Nombre de pôles (total)
4
Courant nominal
32 A
Courbe de déclenchement
d
4 32 A d En stock 113.07€ HTVA par 1 pièce En stock
4107725 Réf. 4107725 Disjoncteur tétrapolaire 40A courbe D iC60N A9F75440
Nombre de pôles (total)
4
Courant nominal
40 A
Courbe de déclenchement
d
4 40 A d En stock 145.03€ HTVA par 1 pièce En stock
4107726 Réf. 4107726 Disjoncteur 4 pôles 50A courbe D iC60N A9F75450
Nombre de pôles (total)
4
Courant nominal
50 A
Courbe de déclenchement
d
4 50 A d En stock 212.35€ HTVA par 1 pièce En stock
4107727 Réf. 4107727 Disjoncteur 4P 63A courbe D iC60N A9F75463
Nombre de pôles (total)
4
Courant nominal
63 A
Courbe de déclenchement
d
4 63 A d En stock 237.33€ HTVA par 1 pièce En stock
4135513 Réf. 4135513 Disjoncteur modulaire iC60N 1P 4A courbe B A9F73104
Nombre de pôles (total)
1
Courant nominal
4 A
Courbe de déclenchement
B
1 4 A B Sur commande 33.12€ HTVA par 1 pièce Sur commande
4135517 Réf. 4135517 Disjoncteur modulaire 2P 2A courbe B iC60N A9F73202
Nombre de pôles (total)
2
Courant nominal
2 A
Courbe de déclenchement
B
2 2 A B En stock 69.85€ HTVA par 1 pièce En stock
4135519 Réf. 4135519 Disjoncteur miniature 2P 4A courbe B iC60N A9F73204
— — — En stock 69.85€ HTVA par 1 pièce En stock
4512754 Réf. 4512754 Disjoncteur modulaire 1P 3A courbe C iC60N A9F74103
Nombre de pôles (total)
1
Courant nominal
3 A
Courbe de déclenchement
C
1 3 A C En stock 26.70€ HTVA par 1 pièce En stock

Disjoncteur miniature 1P 32A courbe D pour la protection des circuits à fort appel de courant

Ce disjoncteur miniature Acti9 iC60N 1P 32A courbe D est conçu pour protéger efficacement un circuit monophasé contre les surcharges et les courts-circuits. Sa courbe de déclenchement D le rend particulièrement adaptée aux usages présentant des pointes d’intensité au démarrage, comme certains moteurs, transformateurs, équipements techniques ou charges inductives. En tableau électrique, il apporte une protection modulaire précise tout en limitant les coupures intempestives sur les circuits exigeants.

Calibre 32 A et courbe D : un choix pertinent pour les applications techniques

Avec un courant nominal de 32 A, ce disjoncteur unipolaire répond aux besoins de protection de lignes dédiées ou de départs spécifiques nécessitant un calibre soutenu. La courbe D convient aux installations où l’appel de courant initial est plus élevé qu’en usage standard. Elle permet de conserver une bonne sélectivité d’exploitation sur des équipements techniques tout en maintenant la fonction essentielle de protection contre les défauts électriques.

Pouvoir de coupure élevé pour une protection modulaire performante

Ce modèle offre un pouvoir de coupure de 6 kA selon EN 60898 à 230 V ainsi qu’un pouvoir de coupure de 10 kA selon IEC 60947-2. Cette configuration le rend adapté aux environnements où l’on recherche un disjoncteur modulaire compact capable de traiter des niveaux de court-circuit significatifs. Sa classe de limitation énergétique 3 contribue également à réduire l’énergie laissée passer en cas de défaut, ce qui aide à mieux préserver les équipements placés en aval.

Format compact 1 module pour intégration simple dans le tableau électrique

Grâce à son format 1 pôle protégé et sa largeur de 1 unité de division, ce disjoncteur 1P 32A s’intègre facilement dans les coffrets et tableaux modulaires. Son encombrement réduit facilite l’organisation des rangées et l’optimisation de l’espace disponible, notamment dans les armoires où chaque module compte. Il est destiné au montage sur rail DIN, ce qui simplifie l’installation dans les ensembles de distribution courants.

Raccordement souple et compatibilité avec de nombreuses configurations de câblage

Ce disjoncteur accepte des conducteurs monofilares de 1 à 35 mm² ainsi que des conducteurs multifilaires de 1 à 25 mm². Cette plage de raccordement permet de couvrir de nombreuses configurations de câblage en tableau, en rénovation comme en installation neuve. Son fonctionnement en AC/DC, sa tension de dimensionnement de 230 V, sa tension d’isolement Ui de 500 V et sa tenue aux chocs de 6 kV en font une solution cohérente pour les circuits de distribution nécessitant un appareil modulaire bien dimensionné.

Conçu pour les environnements d’exploitation courants en distribution modulaire

Le degré de protection IP20, la catégorie de surtension 4 et le degré de pollution 3 correspondent à une utilisation en enveloppe ou tableau adapté. Sa plage de température de fonctionnement de -35 à 70 °C autorise son intégration dans des environnements techniques variés. Ce disjoncteur peut également recevoir des dispositifs supplémentaires, ce qui permet de faire évoluer l’appareillage selon les besoins de signalisation, de commande ou d’architecture du tableau.

Une référence adaptée aux professionnels recherchant un disjoncteur modulaire 1P 32A courbe D

Pour un installateur, un tableautier ou un service maintenance, ce disjoncteur miniature Acti9 iC60N constitue un choix pertinent lorsqu’il faut protéger un départ unipolaire de 32 A avec courbe D dans un format modulaire compact. Il convient particulièrement aux tableaux de protections et de distribution électrique où l’on attend une lecture claire du calibre, une intégration simple et des caractéristiques adaptées aux circuits à démarrage marqué.

Caractéristiques techniques

Pouvoir de coupure assigné Icn selon EN 60898 à 230V6 kA
Nombre de pôles (total)1
Courant nominal32 A
Courbe de déclenchementd
Conducteur neutre à connectionnon
Nombre de pôles protégés1
Largeur en unités de division1
Pouvoir de coupure assigné icn selon EN 60898 à 400 v0 kA
Tension de dimensionnement230 V
Profondeur totale44.5 mm
Type de tensionAC/DC
Tension d'isolement de mesure Ui500 V
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400V10 kA
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V10 kA
Tension nominale de tenue aux chocs Uimp6 kV
Fréquence50...60 Hz
Dispositifs supplémentaires possiblesoui
Montage sous crépinon
Classe de limitation énergétique3
Catégorie de surtension4
Section du conducteur multifilaire pouvant être raccordée1...25 mm²
Classe de protection (IP)IP20
Degré de pollution3
Section du conducteur monofilaire raccordable1...35 mm²
Température ambiante durant le fonctionnement-35...70 °C
Antidéflagrantnon
Puissance dissipée2.8 W
Product Carbon Footprint (CO2)Déclaration du fournisseur
Poids avec emballage0,125 kg

Produits de la même série que le produit consulté

Ce disjoncteur 1P 32 A courbe D convient-il pour protéger un circuit en usage courant ?

La courbe D est destinée aux circuits avec forts appels de courant au démarrage, comme certains moteurs ou transformateurs. Elle n’est pas le choix le plus courant pour des usages domestiques classiques ; il faut vérifier que le circuit à protéger supporte bien ce type de déclenchement.

Peut-on l’installer dans un tableau modulaire sur rail DIN ?

Oui, c’est un disjoncteur modulaire Acti9 iC60N prévu pour tableau électrique, avec une largeur d’une unité de division. Il se monte donc sur rail DIN dans un coffret ou un tableau adapté.

Ce modèle accepte-t-il un raccordement par peigne ou par câblage classique ?

Il est prévu pour être raccordé dans une installation de tableau modulaire standard. En pratique, la compatibilité avec un peigne ou un type de bornier dépend du tableau et des accessoires utilisés, mais ce type de disjoncteur est bien conçu pour ce montage.

Quelle section de fil peut être raccordée sur ce disjoncteur ?

D’après les caractéristiques fournies, il accepte des conducteurs monofilaire de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm². Il faut respecter ces plages et le couple de serrage indiqué par le fabricant lors du câblage.

Ce disjoncteur peut-il être utilisé en courant alternatif et en courant continu ?

Oui, la version indiquée est donnée pour type de tension AC/DC. Il reste indispensable de vérifier la compatibilité exacte avec votre application et les conditions d’utilisation prévues dans l’installation.

Est-il adapté à une installation dans un environnement résidentiel ou tertiaire ?

Oui, il s’agit d’un disjoncteur modulaire de la gamme Acti9 iC60, destiné aux tableaux de distribution et de protection. Son usage doit simplement rester conforme au dimensionnement du circuit et aux règles de l’installation électrique.

Vous ne trouvez pas votre réponse ?
Notre équipe est là pour vous aider.
Contacter le support

Avis clients

0 reviews
0
0
0
0
0

Il n’y a pas encore d’avis.

Soyez le premier à laisser votre avis sur “Disjoncteur miniature 1P 32A courbe D iC60N A9F75132”
