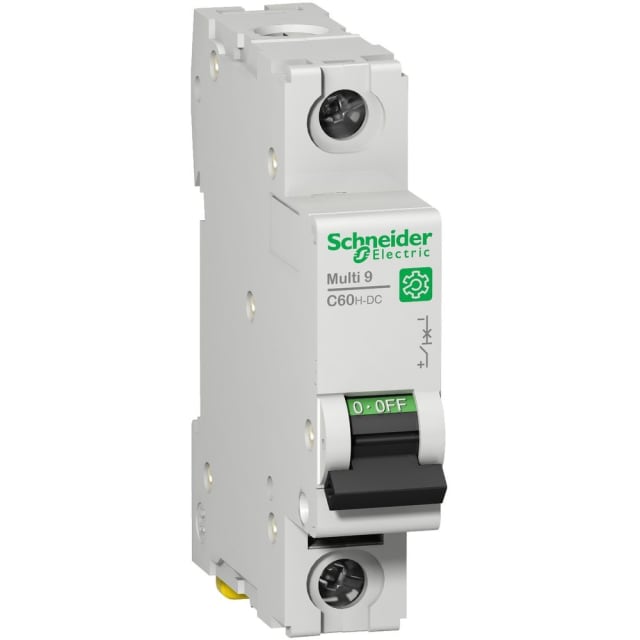

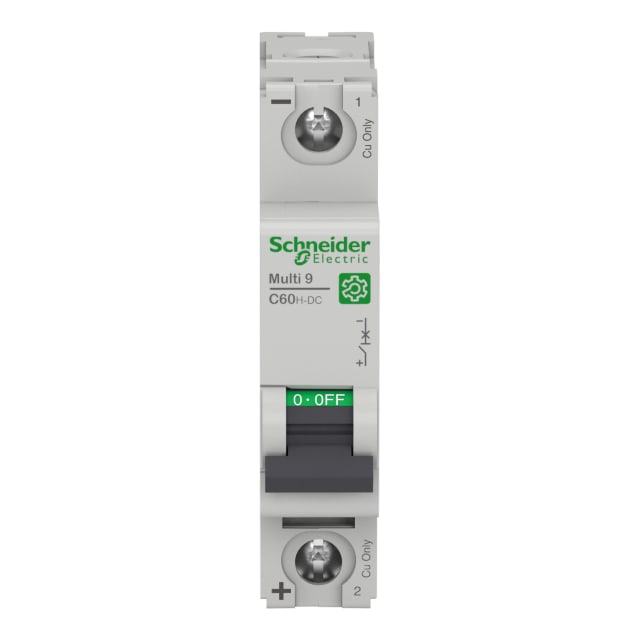

Disjoncteur 1P 2A courbe C 250V DC 10kA M9U21102

Disjoncteur 1P 2A courbe C pour protection en courant continu

Ce disjoncteur modulaire unipolaire 2 A de courbe C est conçu pour la protection des circuits en courant continu jusqu’à 250 V DC. Son format 1 module facilite son intégration dans les tableaux de distribution lorsque l’encombrement doit rester maîtrisé. Il convient aux applications où une protection précise contre les surcharges et les courts-circuits est recherchée sur une ligne dédiée, avec un calibre faible adapté aux circuits de commande, de signalisation ou à certains départs techniques spécifiques.

Pouvoir de coupure 10 kA pour une coupure adaptée aux environnements exigeants

Avec un pouvoir de coupure de 10 kA, ce disjoncteur Multi 9 C60H-DC est dimensionné pour interrompre efficacement un défaut important tout en contribuant à la protection de l’installation. Cette capacité est un point clé pour les circuits DC, où l’extinction de l’arc demande un appareillage approprié. La classe de limitation énergétique 3 participe également à la réduction des contraintes subies par les conducteurs et les équipements en aval lors d’un défaut.

Courbe C 2 A : un bon compromis pour les circuits avec appel de courant modéré

Le calibre 2 A associé à une courbe de déclenchement C permet d’envisager la protection de circuits présentant de faibles courants nominaux mais pouvant supporter un appel de courant modéré au démarrage. Ce profil est particulièrement intéressant lorsque l’on souhaite éviter les déclenchements intempestifs tout en conservant une protection adaptée au conducteur et aux récepteurs raccordés. Le choix de cette courbe doit naturellement rester cohérent avec les caractéristiques réelles du circuit à protéger.

Format compact 1 module pour coffrets et tableaux modulaires

Sa largeur d’une unité de division permet une implantation simple dans les coffrets modulaires. Avec une profondeur totale de 44 mm, ce disjoncteur s’intègre facilement dans de nombreuses configurations de tableaux. Son exécution unipolaire protège un seul pôle, sans conducteur neutre raccordé, ce qui correspond aux besoins de nombreux montages en courant continu sur départ simple.

Raccordement pratique et compatibilité avec différentes sections de conducteurs

Ce modèle accepte des conducteurs monofilaires de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm², ce qui apporte de la souplesse au moment du câblage selon la nature du conducteur utilisé. Cette plage de raccordement permet de l’intégrer aussi bien dans des armoires techniques que dans des ensembles de distribution nécessitant une connexion nette et adaptée aux sections couramment rencontrées en environnement électrique modulaire.

Caractéristiques d’isolement et tenue électrique pour circuits DC

Le disjoncteur dispose d’une tension d’isolement Ui de 500 V et d’une tenue aux chocs Uimp de 6 kV, avec une catégorie de surtension 4. Ces caractéristiques renforcent son intérêt dans les ensembles où la tenue électrique de l’appareillage constitue un critère de sélection important. Son indice de protection IP20 correspond à un usage en tableau, avec intégration dans une enveloppe adaptée pour assurer la protection globale de l’installation.

Conçu pour s’intégrer dans un système modulaire évolutif

Issu de la gamme Multi 9, ce disjoncteur accepte l’ajout de dispositifs supplémentaires, ce qui facilite la constitution d’un ensemble modulaire cohérent selon les besoins d’exploitation ou de signalisation. Sa plage de température de fonctionnement de -25 à 70 °C permet son utilisation dans des environnements techniques variés. Pour un achat serein, ce modèle répond aux attentes des professionnels recherchant un disjoncteur modulaire 1P 2A courbe C 250V DC compact, clair à identifier et adapté à la protection de circuits continus.
