Disjoncteur miniature 1P 10A courbe B iC60N A9F78110

Disjoncteur miniature 1P 10A courbe B pour la protection des circuits terminaux

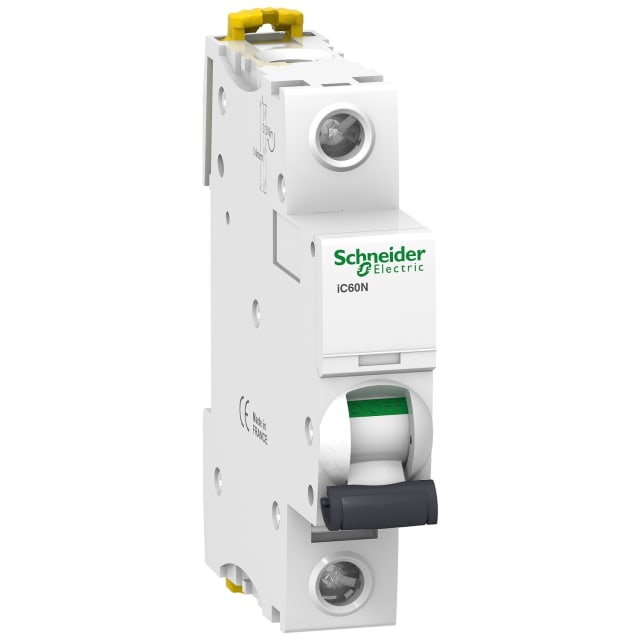

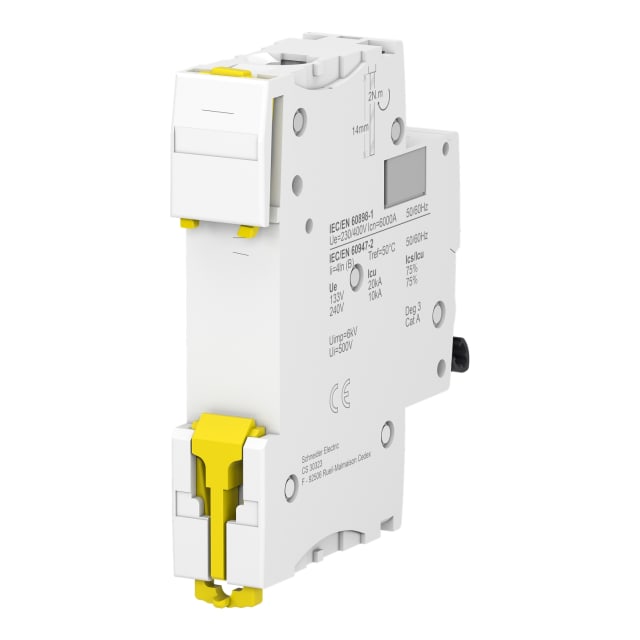

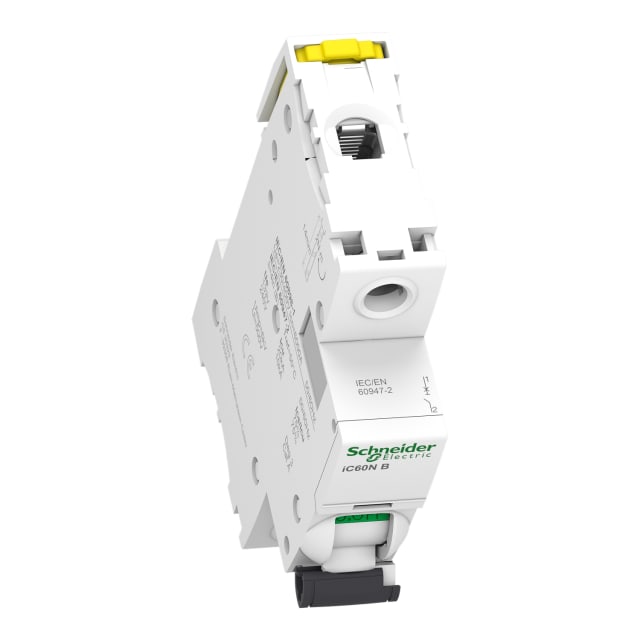

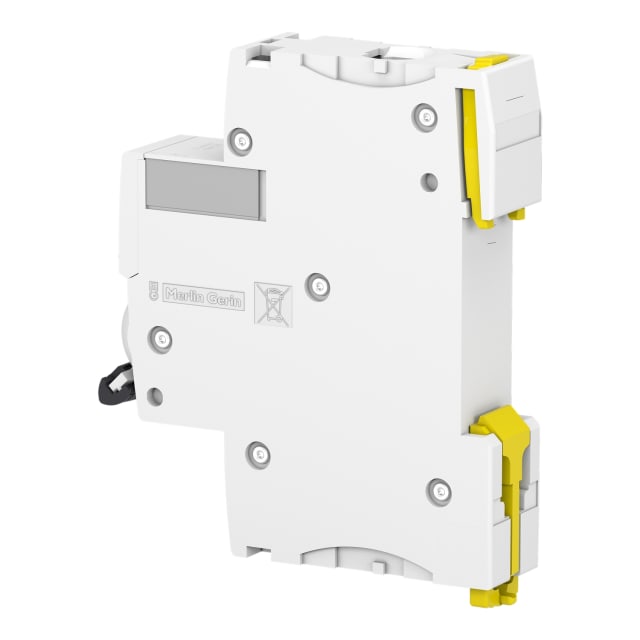

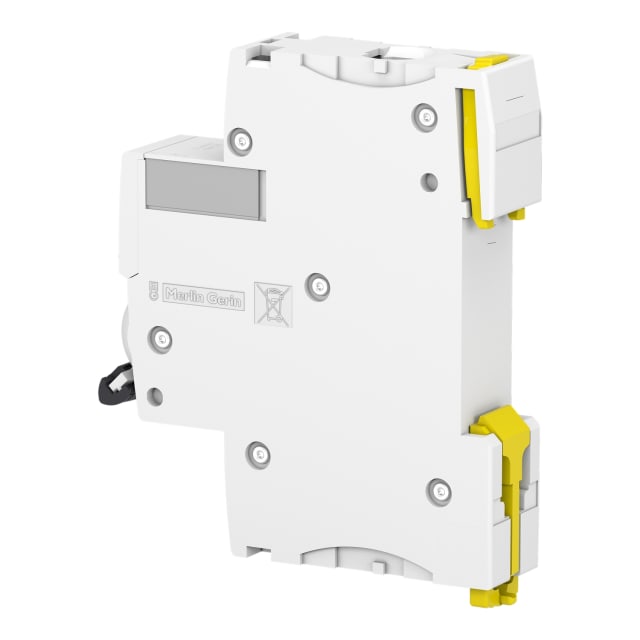

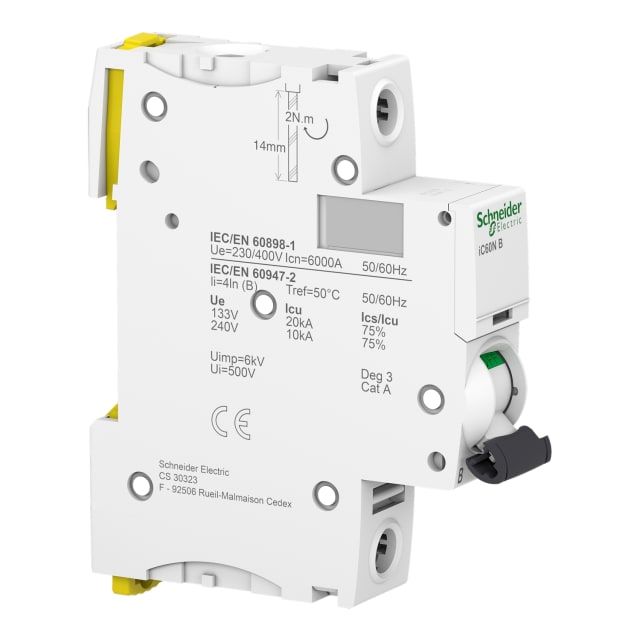

Ce disjoncteur miniature Acti9 iC60N 1P 10A courbe B est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits dans les tableaux électriques. Son calibre de 10 A convient particulièrement aux départs nécessitant une protection précise, avec une courbe B adaptée aux circuits où les appels de courant au démarrage restent modérés. En version unipolaire avec 1 pôle protégé, il répond aux besoins d’intégration simple et lisible dans les coffrets et tableaux de distribution.

Courbe B 10 A : un déclenchement adapté aux charges à faible courant d’appel

Avec sa courbe de déclenchement B, ce disjoncteur est indiqué lorsque l’on recherche une réponse rapide sur les défauts de type surcharge ou court-circuit sur des lignes sensibles aux surintensités. Ce comportement en fait une solution pertinente pour des circuits d’éclairage, de commande ou certaines lignes terminales où la sélectivité fonctionnelle passe par un déclenchement bien calibré. Le courant nominal de 10 A permet de protéger efficacement le circuit tout en conservant une lecture claire de la fonction dans le tableau.

Pouvoir de coupure élevé pour une protection modulaire performante

Ce modèle dispose d’un pouvoir de coupure assigné de 6 kA selon EN 60898 à 230 V et peut atteindre 10 kA selon IEC 60947-2 à 230 V. Ce niveau de performance permet son usage sur des installations où la tenue au court-circuit doit rester cohérente avec les exigences d’un appareillage modulaire moderne. Sa classe de limitation énergétique 3 contribue également à réduire l’énergie laissée passer en cas de défaut, ce qui participe à une meilleure protection des équipements situés en aval.

Format compact 1 module pour tableaux et coffrets modulaires

Grâce à son encombrement de 1 unité de division, ce disjoncteur 1P 10A s’intègre facilement dans les tableaux lorsque la place disponible est comptée. Ce format compact facilite la composition de rangées équilibrées, aussi bien en neuf qu’en rénovation. Le montage sur rail DIN simplifie la mise en œuvre, tandis que son architecture modulaire permet d’envisager l’ajout de dispositifs supplémentaires compatibles selon les besoins de signalisation ou d’auxiliaires.

Raccordement pratique et compatibilité avec plusieurs sections de conducteurs

Ce disjoncteur accepte des conducteurs monofilaires de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm². Cette plage de raccordement apporte de la souplesse lors du câblage du tableau, qu’il s’agisse d’alimenter une ligne terminale, d’organiser un peignage ou de reprendre des conducteurs de section différente selon la configuration. L’absence de neutre à raccorder confirme son usage sur un pôle de phase uniquement, dans une logique de protection unipolaire claire et directe.

Endurance, sécurité d’exploitation et continuité de maintenance

Le disjoncteur Acti9 iC60N est pensé pour un usage régulier avec une endurance électrique allant jusqu’à 10 000 cycles et une endurance mécanique allant jusqu’à 20 000 cycles. Il intègre des fonctions utiles à l’exploitation comme l’indication de déclenchement et la visualisation de l’ouverture physique des contacts, ce qui facilite le repérage du circuit concerné et les interventions de maintenance en aval. Pour l’installateur comme pour l’exploitant, cela apporte une lecture plus immédiate de l’état de l’appareil dans le tableau.

Caractéristiques techniques utiles pour l’intégration en installation

Ce modèle fonctionne en AC/DC, sous une tension de dimensionnement de 230 V, avec une fréquence de 50 à 60 Hz. Sa tension d’isolement Ui est de 500 V et sa tenue aux chocs Uimp atteint 6 kV, avec une catégorie de surtension 4 et un degré de pollution 3. Il présente un indice de protection IP20 et une plage de fonctionnement étendue de -35 à 70 °C, ce qui en fait un appareil adapté aux environnements techniques courants de distribution électrique. Sa puissance dissipée de 2,3 W et sa profondeur totale de 44,5 mm sont également à prendre en compte pour la conception et l’implantation du tableau.
