Disjoncteur miniature 1P 1A courbe C 6 kA A9F74101

Disjoncteur miniature 1P 1A courbe C pour la protection des circuits terminaux

Ce disjoncteur miniature 1P 1A courbe C de la gamme Acti9 iC60 est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits. Son calibre 1 A le destine aux applications de faible intensité nécessitant une protection précise, notamment dans les tableaux de distribution, les circuits de commande, certains équipements de signalisation ou des départs techniques spécifiques. La courbe C permet de supporter les appels de courant modérés au démarrage, ce qui en fait une solution adaptée lorsque l’installation ne se limite pas à des charges purement résistives.

Pouvoir de coupure 6 kA et tenue élevée pour une protection modulaire efficace

Avec un pouvoir de coupure assigné de 6 kA selon EN 60898 à 230 V, ce disjoncteur répond aux besoins courants en distribution modulaire basse tension. Il contribue à sécuriser le circuit en interrompant rapidement un défaut avant qu’il n’endommage les conducteurs ou les appareillages raccordés. Sa classe de limitation énergétique 3 participe également à réduire l’énergie laissée passer en cas de court-circuit, ce qui constitue un atout pour la protection en aval du tableau.

Format unipolaire compact pour intégration simple en tableau

Ce modèle dispose d’un seul pôle protégé et occupe 1 module, ce qui facilite son implantation dans les coffrets et tableaux lorsqu’il faut optimiser l’espace disponible. Le montage sur rail DIN permet une mise en œuvre rapide dans les ensembles modulaires. Son format compact convient aussi bien aux extensions de tableaux qu’aux configurations où chaque départ doit être protégé individuellement sans surdimensionner l’encombrement.

Courbe C 1 A : un choix pertinent pour les circuits à faible intensité avec appel de courant modéré

Le calibre 1 A associé à une courbe de déclenchement C convient aux usages où une protection fine est recherchée tout en conservant une bonne tolérance aux pointes passagères. C’est un choix cohérent pour certains circuits auxiliaires, automatismes, commandes ou équipements techniques dont le courant nominal est bas, mais qui peuvent présenter un courant d’enclenchement ponctuel supérieur à celui d’une charge linéaire classique. Cette configuration aide à limiter les déclenchements intempestifs tout en maintenant un niveau de protection adapté.

Confort d’exploitation avec repérage du défaut et sécurité à la maintenance

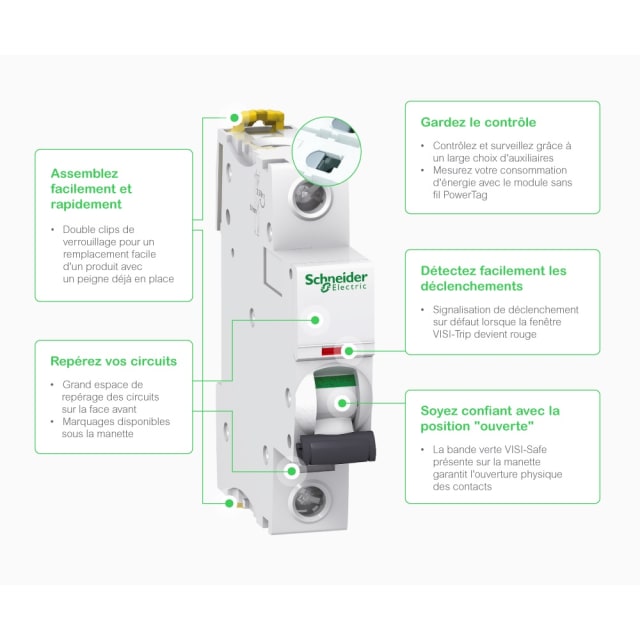

La gamme Acti9 iC60 est appréciée pour ses fonctions d’exploitation pensées pour le terrain. L’indication de déclenchement facilite l’identification du circuit concerné lors d’un défaut, ce qui simplifie les interventions sur le tableau. La présence d’un indicateur de séparation des contacts apporte un complément utile pour les opérations de maintenance en aval, en permettant de vérifier l’état d’ouverture de manière visuelle avant intervention.

Endurance, tenue d’isolement et compatibilité avec les environnements techniques

Ce disjoncteur est prévu pour fonctionner sur une plage de température ambiante étendue de -35 à 70 °C, ce qui le rend pertinent pour des environnements techniques variés. Sa tension d’isolement Ui de 500 V, sa tenue aux chocs Uimp de 6 kV et sa catégorie de surtension 4 renforcent son intérêt dans les installations où la robustesse électrique du composant compte dans le choix de l’appareillage. Son indice de protection IP20 correspond à un usage en tableau, avec intégration dans une enveloppe adaptée.

Raccordement pratique et évolutivité dans les ensembles modulaires

Le raccordement accepte des conducteurs monofilares de 1 à 25 mm² et multifilaires de 1 à 16 mm², ce qui laisse de la souplesse selon la nature du câblage et l’architecture du tableau. Ce disjoncteur peut aussi recevoir des dispositifs supplémentaires compatibles, un point intéressant pour faire évoluer l’installation en fonction des besoins d’auxiliaires, de signalisation ou d’exploitation. Pour un achat sans erreur, ce format unipolaire 1 A courbe C s’adresse avant tout aux protections ciblées à faible intensité dans un environnement modulaire professionnel.
