Disjoncteur miniature 1P 2A courbe C A9F74102

Disjoncteur miniature 1P 2A courbe C pour la protection des petits circuits

Ce disjoncteur miniature 1P 2A courbe C de la gamme Acti9 iC60N est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits. Avec son calibre de 2 A et son déclenchement courbe C, il convient particulièrement aux départs de faible intensité nécessitant une protection précise, tout en tolérant les appels de courant modérés au démarrage. Son format unipolaire permet une intégration simple dans les tableaux électriques modulaires.

Pouvoir de coupure adapté aux installations modulaires exigeantes

Ce modèle dispose d’un pouvoir de coupure assigné de 6 kA selon EN 60898 à 230 V, avec une valeur Icu pouvant atteindre 50 kA selon IEC 60947-2 à 230 V. Cette configuration en fait une solution adaptée aux environnements où la continuité de protection et la maîtrise du risque de court-circuit sont essentielles. La classe de limitation énergétique 3 contribue également à réduire les contraintes thermiques et dynamiques transmises aux équipements installés en aval.

Courbe C 2 A : un choix pertinent pour les usages avec appel de courant modéré

La courbe C permet de protéger efficacement les circuits présentant de légers courants d’appel, comme certains circuits de commande, auxiliaires, automatismes ou équipements techniques spécifiques. Le calibre 2 A est particulièrement utile lorsqu’une protection fine est recherchée, sans surdimensionner le départ. Ce positionnement en fait un disjoncteur modulaire intéressant pour les installations tertiaires, techniques ou industrielles légères demandant une sélectivité cohérente au niveau du tableau.

Encombrement réduit et intégration facile dans le tableau électrique

Avec une largeur de 1 module, ce disjoncteur 1P s’intègre facilement dans un coffret ou une armoire lorsque l’espace disponible doit être optimisé. Il est prévu pour un montage sur rail DIN, ce qui facilite son installation dans les tableaux de distribution modulaires. Le raccordement accepte des conducteurs monofilaires de 1 à 25 mm² ainsi que des conducteurs multifilaires de 1 à 16 mm², ce qui permet de s’adapter à de nombreuses configurations de câblage en neuf comme en maintenance.

Caractéristiques électriques et tenue en service

Ce disjoncteur fonctionne en AC/DC, sous une tension de dimensionnement de 230 V, avec une fréquence de 50 à 60 Hz. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 6 kV apportent un niveau de compatibilité adapté aux tableaux de protection et de distribution. Sa catégorie de surtension 4 et son degré de pollution 3 en font un appareil pensé pour des environnements d’installation techniques où la tenue électrique du matériel est un critère de choix important.

Sécurité d’utilisation et maintenance facilitée

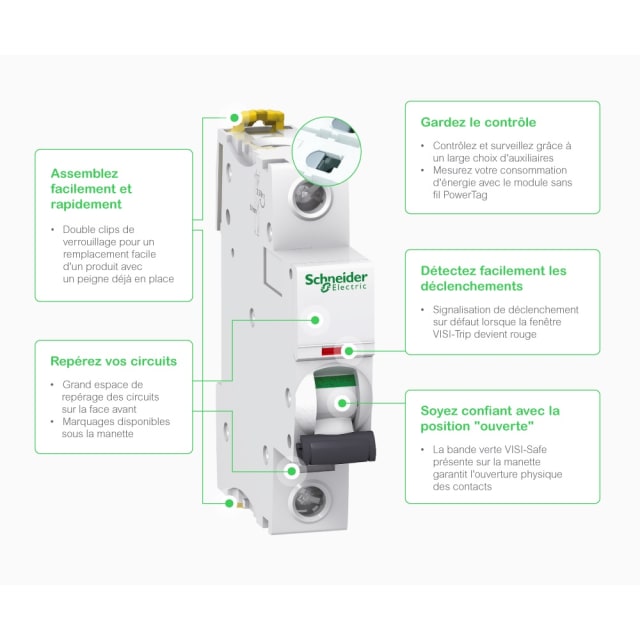

Ce disjoncteur miniature protège un pôle et ne comporte pas de neutre à raccorder, ce qui simplifie la lecture du départ concerné et la mise en œuvre sur ligne monopolaire. Son indice de protection IP20 correspond à un usage en tableau, à l’abri derrière enveloppe. La possibilité d’ajouter des dispositifs complémentaires permet aussi de faire évoluer l’appareillage selon les besoins de signalisation, de commande ou d’auxiliaires associés au tableau.

Une solution modulaire précise pour tableaux de protection et distribution

Choisir un disjoncteur miniature 1P 2A courbe C Acti9 iC60N, c’est s’orienter vers une protection modulaire compacte, lisible et adaptée aux circuits de faible intensité. Il répond aux besoins des professionnels recherchant un appareil simple à intégrer dans un tableau électrique, avec un bon niveau de tenue au court-circuit, un raccordement souple et un format optimisé pour la distribution électrique modulaire.
