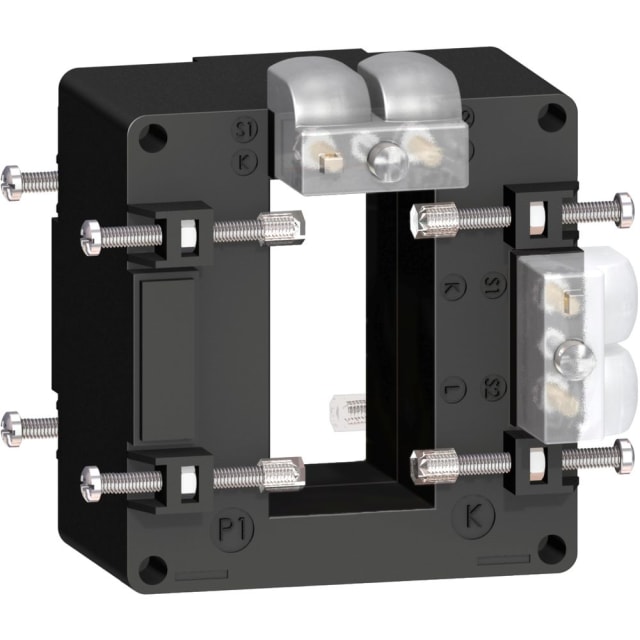

Transformateur de courant tropicalisé 1500/5A METSECT5DA150

Transformateur de courant tropicalisé 1500/5 A pour mesure sur barre 32 x 65 mm

Ce transformateur de courant tropicalisé est conçu pour la mesure d’intensité sur installation électrique avec courant primaire assigné de 1500 A et secondaire 5 A. Son format est prévu pour un montage sur barre de cuivre jusqu’à 32 x 65 mm, ce qui en fait une solution adaptée aux tableaux de distribution, ensembles de comptage et armoires de puissance où l’intégration doit rester nette et cohérente avec l’appareillage de mesure.

Version enfichable pensée pour l’intégration dans les tableaux électriques

Le produit correspond à un convertisseur de courant enfiché avec une entrée primaire. Cette conception facilite son intégration dans un tableau ou un coffret de distribution lorsque l’objectif est de relever le courant sans intervenir sur une chaîne de mesure complexe. Le raccordement secondaire à vis permet une connexion claire vers les appareils de comptage, de supervision ou d’analyse énergétique compatibles avec une sortie 5 A.

Rapport 1500/5 A pour la mesure et le suivi des fortes intensités

Avec un rapport de transformation 1500/5 A, ce transformateur de courant permet d’exploiter la mesure de circuits à forte intensité via un secondaire standardisé. Il convient particulièrement aux applications de comptage, de surveillance de charge et de contrôle d’exploitation dans les tableaux alimentant des départs importants. Cette configuration est recherchée lorsque l’on souhaite remonter une information de courant exploitable par un compteur d’énergie, un analyseur réseau ou un système de gestion technique.

Classe de précision 1 et puissance apparente de 25 VA

Sa classe de précision 1 répond aux besoins de mesure courants en environnement tertiaire et industriel pour disposer d’une lecture exploitable et régulière. La puissance apparente assignée de 25 VA aide à alimenter correctement la chaîne de mesure en tenant compte des appareils raccordés et de la liaison secondaire. Ce positionnement technique le rend pertinent pour les installations où la cohérence de mesure prime dans le suivi d’énergie et la répartition des charges.

Construction tropicalisée adaptée aux environnements techniques de tableau

La version tropicalisée est pensée pour les environnements électriques où les composants sont exposés à des conditions d’exploitation exigeantes dans l’enveloppe du tableau. Ce type de construction est recherché pour les équipements de mesure installés dans des armoires, coffrets et cellules de distribution, notamment lorsque la tenue dans le temps du montage et la stabilité des performances de mesure font partie des critères de choix du matériel.

Double sortie secondaire pour plus de souplesse en exploitation

Cette exécution est associée à une configuration à bornes secondaires double sortie, appréciée lorsque l’installation nécessite une plus grande souplesse de raccordement en aval. Cela peut faciliter l’organisation de la mesure selon l’architecture du tableau et les besoins d’affectation des circuits de contrôle ou de comptage. Dans une armoire électrique bien structurée, cette disposition contribue à garder un câblage secondaire plus lisible.

Dimensions d’ouverture à vérifier pour sécuriser le bon choix

L’ouverture utile annoncée de 65 mm en hauteur et 32 mm en largeur doit être vérifiée par rapport à la section réelle de la barre traversante avant validation. Ce point est essentiel pour éviter toute erreur entre plusieurs variantes visuellement proches mais prévues pour des profils de barres différents. Pour un remplacement ou une création de tableau, ce format convient aux montages sur barres correspondants sans ajout de rail de cuivre ni fixation à cliquet.

Un choix pertinent pour comptage, supervision et distribution PowerLogic

Issu de la gamme PowerLogic Current Transformers, ce transformateur de courant 1500/5 A trouve naturellement sa place dans les projets de comptage divisionnaire, de supervision énergétique et de distribution électrique instrumentée. Il répond aux besoins des intégrateurs, tableautiers et mainteneurs qui recherchent un transformateur de courant pour barre 32 x 65 mm avec sortie 5 A, raccordement à vis et caractéristiques clairement définies pour une installation professionnelle.
