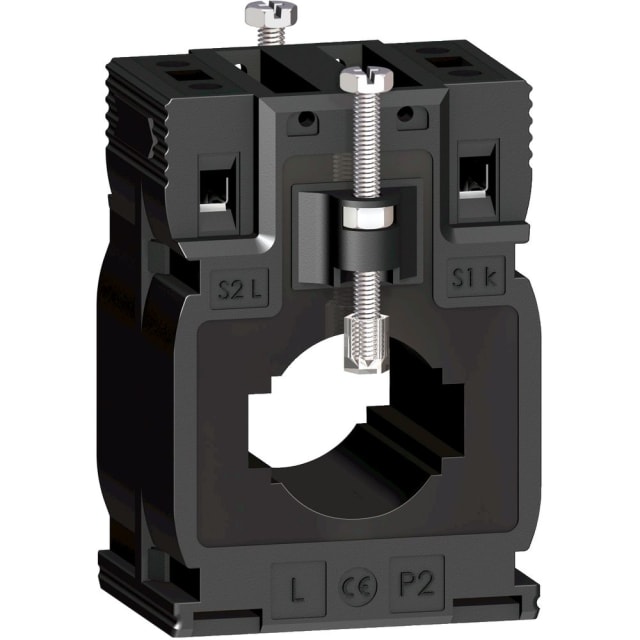

Transformateur de courant rail DIN 400/5A METSECT5MA040

Transformateur de courant rail DIN 400/5A pour mesure et comptage

Ce transformateur de courant PowerLogic est conçu pour convertir un courant primaire jusqu’à 400 A en un secondaire 5 A exploitable par les appareils de mesure, de comptage ou de supervision. Ce format 400/5A répond aux besoins courants des tableaux électriques où une lecture indirecte du courant est nécessaire, tout en facilitant l’intégration avec les équipements prévus pour une entrée secondaire 5 A.

Format traversant adapté aux câbles et aux barres

Sa conception tropicalisée pour rail DIN permet une mise en œuvre dans des environnements de distribution électrique où l’encombrement et la compatibilité mécanique comptent. L’ouverture accepte les câbles jusqu’à 27 mm de diamètre et convient aussi aux barres 10 x 32 mm et 15 x 25 mm. Ce profil en fait une solution pratique pour les coffrets et armoires où plusieurs configurations de passage conducteur peuvent être rencontrées.

Précision exploitable pour le suivi des consommations

Avec une classe de précision 1 et une puissance apparente secondaire assignée de 12 VA, ce transformateur de courant convient aux usages de mesure nécessitant une restitution cohérente des intensités dans l’installation. Il permet d’alimenter correctement les appareils associés lorsque le dimensionnement du circuit secondaire est respecté, ce qui aide à fiabiliser le relevé des charges, le suivi énergétique et les contrôles de fonctionnement.

Montage sur rail DIN pensé pour l’intégration en tableau

Ce modèle est prévu pour une installation sur rail DIN, avec également des possibilités de fixation sur d’autres supports selon l’implantation du tableau. Ce type de montage simplifie l’organisation dans les enveloppes électriques et favorise une implantation propre à proximité des départs à surveiller. Son format traversant à une entrée primaire le destine à la mesure d’un conducteur unique par transformateur.

Raccordement secondaire à vis pour une connexion nette

La connexion secondaire par bornes à vis facilite un câblage soigné vers l’instrumentation, les analyseurs de réseau ou les compteurs compatibles. Ce mode de raccordement est apprécié en tableau pour obtenir un serrage franc et une reprise simple lors des opérations de maintenance ou de contrôle. Le secondaire 5 A doit naturellement être raccordé selon les règles de mise en œuvre propres aux transformateurs de courant.

Caractéristiques utiles pour la protection de la chaîne de mesure

Le facteur de sécurité FS 5 contribue à limiter l’énergie transmise au secondaire lors de fortes surintensités, ce qui est recherché sur les circuits destinés à la mesure. Ce modèle présente également un courant thermique conventionnel de courte tenue adapté à son usage de transformateur de courant de tableau, avec une isolation nominale compatible avec les applications basse tension de distribution et de contrôle.

Un choix pertinent pour les tableaux PowerLogic et la distribution électrique

Ce transformateur de courant rail DIN 400/5A s’adresse aux installateurs et tableautiers qui recherchent un modèle compact pour la mesure sur câble ou barre dans des applications de distribution, de sous-comptage et de supervision énergétique. Son positionnement dans la gamme PowerLogic en fait une référence adaptée aux architectures de tableau où la compatibilité de mesure, la compacité et la facilité d’intégration priment.
